概述：
在大型樓宇的閉路電視監視系統中攝像機的數量多達數百個，但監視器的數量受機房面積的限制要遠遠小於攝像機的數量。而且監視器數量太多也不利於值班人員全面巡視。為了實現全景監視，即讓所有的攝像機信號都能顯示在監視器螢幕上，就需要用多畫面分割器。這種設備能夠把多路視頻信號合成為一路輸出，輸入一台監視器，這樣就可在螢幕上同時顯示多個畫面。分割方式常有4畫面、9畫面及16畫面。使用多畫面分割器可在一台監視器上同時觀看多路攝像機信號，而且它還可以用一台錄像機同時錄製多路視頻信號。有些較好的多畫面分割器還具有單路回放功能，即能選擇同時錄下的多路信號視頻信號的任意一路在監視器上滿屏放。
畫面分割器的基本工作原理：
採用圖像壓縮和數位化處理的方法，把幾個畫面按同樣的比例壓縮在一個監視器的螢幕上。有的還帶有內置順序切換器的功能，此功能可將各攝像機輸入的全螢幕畫面按順序和間隔時間輪流輸出顯示在監視器上(如同切換主機輪流切換畫面那樣)，並可用錄像機按上述的順序和時間間隔記錄下來。其間隔時間一般是可調的。
畫面分割器的主要性能:
1.全壓縮圖像，數位化處理的彩色/黑白畫面分割器；
2.四路(或九、十六路)視頻輸入並帶有四路(或九、十六路)的環接輸出；
3.內置可調校時間的順序切換器和獨立的切換輸出。根據攝像機的編號對全螢幕畫面按順序切換顯示，敏路畫面的顯示時間可由
用戶自己進行最佳化編程調整；
4.高解析度以及實時更新率。畫面指標為512×512象素，更新率為25-30場/秒；
5.錄像帶重放時可實現1/4(或1/9、1/16)畫面到全螢幕畫面變焦(還原為實時全螢幕畫面)；
6.與標準的SUPER-VHS錄像機兼容(有的還具有S-VHS接口)；

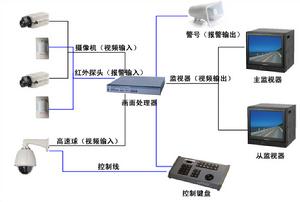

7.有報警輸入/輸出接口，可與報警系統聯動。報警時可調用全螢幕畫面並產生報警輸出信號啟動錄像機或其它相關設備。也就是說，當報警信號產生時，與該警報相關區域的場景將以全螢幕畫面顯示出來，並可自動錄像。用戶可自行設定警報的持續時間和錄像的持續時間。報警輸入
接口數目與畫面輸入數目相同；
8.八個字元的攝像機名稱。用戶可自己編程設定給每個攝像機最多達八個字元的名稱；
9.報警畫面疊加、視頻信號丟失指標。該功能可方便用戶快速檢查出現丟失的原因；
10.設定螢幕選單編程/調用。編程簡單、操作容易，人-機界面友好；
11.電子保險鎖。用戶可自行設定密碼，被允許的操作者才能進行系統的操作
畫面分割器用模組化的功能單元設計，採用最新圖像處理專用技術和專用器件，運用微電腦控制技術和數字圖像處理技術,信號通道輸入輸出的數量按需定製，具有非常強大的系統靈活性和擴展性。為國內外首創的、以硬體結構為主的高科技產品。專為大中型的監控、調度、指揮中心設計理想產品!產品廣泛套用於電信、鐵路、銀行、校園、家居等多個領域，經歷各種環境的嚴格考驗，得到用戶的普遍認可。
VGA畫面分割器又稱VGA分割器、多視窗控制器、視頻分割器、VGA分屏器等，是專業的視頻畫面處理與控制設備,其作用是在高解析度的顯示設備(投影機、大螢幕液晶電視或者dlp大屏)上以全螢幕或多視窗模式顯示多路VGA或視頻圖像；也就是將多路(一般為4路)VGA或者視頻的畫面,每一個全畫面縮小成任意大小並放置於不同位置從而在螢幕上組合成多畫面分割顯示。
VGA畫面分割器採用純硬體結構設計,無作業系統亦無需電腦或者啟動其他軟體等操作，整個系統完全封閉式運行，操作簡單方便，其穩定性大大高於其他基於WINDOWS作業系統的“計算機+板卡”方式和嵌入式系統設計的傳統控制器。 VGA畫面分割器可以實行簡化功能，簡單控制的方式，對組合的視窗實行固定顯示，也可以對視窗大小/顯示位置/圖像比例進行調整和變換，實現畫面的漫遊、疊加還有透明度設定。
VGA畫面分割器可接受高解析度RGB/VGA、Svideo及複合視頻等多種格式的視頻信號，並將輸入信號組合成多視窗形式,統一輸出一路VGA/RGB信號。
VGA畫面分割器特別針對目前顯示器件的數字平板化,大尺寸化套用, 解決分割器信號在大尺寸平板顯示設備上出現的畫面不流暢、馬賽克、畫面粗糙等畫質問題。
畫面分割的套用
