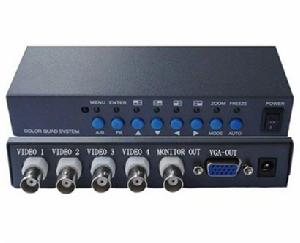

VGA4畫面分割器
但有時為了讓監控人員能同時看到所有監控點的情況,往往採用多畫面分割器使得多路圖像同時顯示在一台監視器上。當採用幾台多畫面分割器時,就有可能用與多畫面分割器相同數量的監視器將所有攝像機傳送來的多個畫面同時顯示。這樣,既減少了監視器的數量,又能使監控人員一目了然地監視各個部位的情況。常用的畫面分割器為四畫面、九畫面和十六畫面。畫面分割器的基本工作原理
採用圖像壓縮和數位化處理的方法,把幾個畫面按同樣的比例壓縮在一個監視器的螢幕上。有的還帶有內置順序切換器的功能,此功能可將各攝像機輸入的全螢幕畫面按順序和間隔時間輪流輸出顯示在監視器上(如同切換主機輪流切換畫面那樣),並可用錄像機按上述的順序和時間間隔記錄下來。其間隔時間一般是可調的。畫面分割器的功能參數
◇NTSC/PAL雙視頻制式。◇英文語言選單。◇高解析度畫面質量,通道畫質獨立調整。
◇單畫面,二畫面,三畫面,四畫面,畫面自動切換功能。
◇兩個畫中畫功能,一個畫中畫顯示位置可調,並且通道可調。
◇兩畫面功能,顯示畫面位置可調,並且通道可調。
◇ZOOM電子放大功能,可選擇任意的放大區域。
◇高品質畫面凍結功能,支持多畫面顯示下同時凍結多個通道畫面功能。
◇移動偵察報警,畫面丟失報警功能,60組事件記錄(移動偵察和畫面丟失報警記錄)。
◇螢幕位置可調整和報警時間長短可以設定,可任意編輯通道號。
◇支持紅外線遙控器操作(可選)。
◇支持VGA輸出 VGA4畫面分割器參數
畫面刷新率 | PAL制:25幀/秒;NTSC制:30幀/秒 |
分辯率 | PAL制:720×576;NTSC制:720×480 |
視頻輸入 | 4路視頻信號輸入,峰值:1Vp-p,阻抗:75Ω |
視頻輸出 | 一路主監視輸出,峰值:1Vp-p,阻抗:75Ω |
一路VGA輸出 | |
總資源 | PAL制:100幀/秒;NTSC制:120幀/秒 |
自動切換時間 | 0~99秒 |
事件記錄 | 支持60組事件記錄 |
報警輸出 | 無 |
語言 | 英文 |
視頻調整 | 亮度、對比度,飽和度,色調,銳利度調整 |
電源功耗 | 4.5W(350mA) |
輸入電壓 | DC 12V |
溫度範圍 | -10℃~ +60℃ |
規格 | 140mm(長)×100mm(寬)×35mm(高) |
VGA四畫面分割器的套用
1、適用於安防監控領域的畫面分割器,廣播系統專用用顯示2、視頻會議
3、工業生產及儀器儀表監控
4、指揮調度室
5、培訓與教學
6、商務交流中心
