構造

攝像機主要由視頻電路和音頻電路兩大部分組成。

視頻電路

主要由光學系統、攝像器件、預放器、同步掃描系統、控制系統和彩色攝像機中特有的彩色編碼器幾部分組成。音頻部分較為簡單,一般裝有一個微音器，用來把現場聲音轉化為電信號，利用攝像機內的音頻放大電路可以把音頻電信號放至足夠大後輸出。

音頻電路

音頻電路相對視頻系統是獨立的。

①攝像管、電子束器件，又分為析像管、光電倍增析像管、超正析像管和光導攝像管等幾種。新型攝像機中多使用小巧的氧化鉛光電攝像管。各種攝像管都有一個真空玻殼，裡面裝有靶面和電子槍。被攝景物透過玻殼上的窗成像於靶面，利用靶面的光電發射效應或光電導效應將靶面各點的照度分布轉化為相應的電位分布，將光圖像變成電圖像。在管外偏轉線圈驅動下，電子束逐點逐行掃描靶面，把掃描路徑上各像素的電位信號按序輸出。

②固體攝像器件。一種新型的電荷耦合器件 (CCD)。幾十萬個器件單元排列成陣面，表層具有光敏特性。被攝景物成像於陣面，各單元存儲電荷量和照度成正比。利用時鐘脈衝和移位控制信號，將陣面各單元信號按一定順序移出，即可得到強度隨時間變化的圖像電信號。
預放器把攝像器件輸出的微弱信號放大到規定幅度的視頻放大器。為保證良好的信噪比，要求預放器有儘可能小的噪聲係數。

發展歷史

攝像機是由貝爾德、費羅·法恩斯沃斯和維拉蒂米爾·斯福羅金三人各自獨立發明的。

從20世紀80年代國外模擬監控產品搶灘中國大陸市場之後，20年間，幾乎是國外品牌與產品的一統天下，儘管有一些民族企業參與這一行業的競爭，但一直沒有機會形成民族品牌的主流。

隨著數位技術的高速發展，安防領域全面進行數位化改造，自2000年以來，數位化安防市場得到了飛速的發展，國內誕生了一批新興的數位化監控產品生產企業，其中以數位化安防產品為代表的DVR生產企業迅速崛起，在短短几年時間裡面，將數位化監控技術套用到各行各業，為社會的穩定和安定團結做出了積極的貢獻，同時也使原有的監控市場發生了根本性的變化，模擬監控產品逐步退出市場，DVR作為數位化安防工程中的主要組成部份被廣泛地套用，民族品牌產品逐步占據市場主要份額。　

從行業的整體上來說，市場需求的是一體化的數字多媒體監控系統，按照用戶的安防要求，結合自身的人防，形成滿足實際需要的安全防範體系，實現視音頻的監視、控制和記錄存儲。DVR產品在市場的推廣過程中被部分生產廠家超前地定格為萬能的數字監控核心。但是DVR的核心問題只是解決視頻的數位化壓縮和存儲，對“控”的內容相對比較欠缺。在實際套用的監控系統中DVR更多起到的是取代傳統模擬錄像機的作用，目前的DVR技術水平處於數字監控系統發展的初級階段。　

DVR發展至今，各廠家針對安防行業的切實需要

以及不同場所特殊套用所提出的技術改進及解決方案可謂百花齊放，從M-JPEG、MPEG-2到熱門的MPEG-4、H.264壓縮技術，從軟壓縮到硬壓縮，視頻路數的不斷增加（4、9、16、32等），系統的網路功能等，令人眼花繚亂。DVR產品隨著各種不同的套用環境，開發出不同系列的產品.市面上各種品牌、型號繁多，功能特性各異DVR，但總的來說，按系統結構可以分為兩大類：基於PC架構的PC式 DVR和脫離PC架構的嵌入式DVR。

PC式DVR　

這種架構的DVR以傳統的PC機為基本硬體，以Win98、Win2000、WinXP（也有少量的使用Linux）為基本軟體，配備圖像採集或圖像採集壓縮卡，編制軟體成為一套完整的系統。PC機是一種通用的平台，PC機的硬體更新換代速度快，因而PC式 DVR的產品性能提升較容易，同時軟體修正、升級也比較方便。

光學系統

黑白攝像機和單管彩色攝像機中的光學系統由光學鏡頭組成,光學鏡頭由透鏡組和可調光闌(光圈)組成。透鏡組使被攝景物成像於攝像器件的靶面上，光闌則用來調整光通量。簡單攝像機上只有一個固定焦距鏡頭，演播室用攝像機可以有幾個固定焦距鏡頭，根據拍攝意圖隨意選用，而新型攝像機上越來越多的使用變焦距鏡頭。三管彩色攝像機的光學系統由光學鏡頭和分光稜鏡組成。分光稜鏡的作用是將通過的光線分解成紅 (R)、綠 (G)、藍 (B) 三種基色光線，在三支攝像器件的靶面上分別成像。分光稜鏡是一種特殊設計的稜鏡組，稜鏡組中的兩個特殊界面可以有選擇地反射某種基色光線而使其他光線通過。

攝像器件

完成圖像分解和光電信號轉換的器件。圖像分解是把一幅完整圖像分解成若干獨立的像素（構成電視圖像畫面的最小單元）的過程。一般說，像素的數目愈多，圖像愈清晰。每個像素只用單一的顏色和亮度表示。攝像器件能把圖像中各像素的光信號轉變成相應的電信號，再按一定的順序傳送到輸出端。攝像器件分攝像管和固體（半導體）攝像器件兩大類。

②固體攝像器件。一種新型的電荷耦合器件 (CCD)。幾十萬個器件單元排列成陣面，表層具有光敏特性。被攝景物成像於陣面，各單元存儲電荷量和照度成正比。利用時鐘脈衝和移位控制信號，將陣面各單元信號按一定順序移出，即可得到強度隨時間變化的圖像電信號。
預放器　把攝像器件輸出的微弱信號放大到規定幅度的視頻放大器。為保證良好的信噪比，要求預放器有儘可能小的噪聲係數。

同步掃描

產生攝像管電子束掃描驅動信號或CCD 的時鐘和移出信號的設備。同步掃描系統還產生行、場消隱信號和行、場同步信號。電視制式不同時，行、場同步信號頻率不相同。同步信號也可以由攝像機外部輸入，多部攝像機同時工作時，機外輸入信號可以保證這幾部攝像機同步工作，便於現場節目製作時切換攝像機。穩定性差 DVR軟體與PC硬體、WINDOWS作業系統不兼容以及WINDOWS作業系統自身的不完善，很容易造成系統當機。　
PC DVR產品操作及維護需要有一定的技術基礎，而作業系統有時還會“衝掉”一些系統配置及軟體，這就使維護工作難度大。PC DVR的數據存儲及作業系統均在硬碟中，無論如何加密，均可以從PC的底層進入系統，對已記錄的圖像檔案進行刪改。如果PC的硬碟零道發生了故障，整個硬碟甚至整個系統均要癱瘓，因此數據的可靠性下降。WINDDOWS作業系統的抗入侵能力非常差，一旦作業系統遭到破壞（如病毒入侵等），整個的PC DVR會受到嚴重影響，甚至系統崩潰。PC DVR的板卡均是大批量生產的產品，質量可以保證，但在組裝為DVR產品時卻很難做到規範化批量生產，所以整機的質量也難以確保。PC機各類配件的發展非常快，1～2年原有產品就會淘汰，這對於只有長期使用才能體現性價比優勢的DVR產品來說，PC DVR的維護費用較高，同時PC的板卡均不是生產DVR產品的廠家自已設計生產的，對其產品長期進行維修的保障可靠度較低。

編碼器

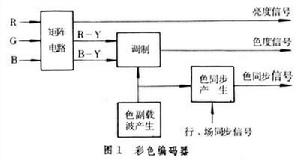

由三基色信號產生亮度信號、色度信號和色同步信號的電路。黑白攝像機無此部分。編碼器由矩陣電路、調製器、色副載波產生器和色同步信號產生電路等組成。矩陣電路將R、G、B三基色信號按規定的比例組合成Y信號和I,Q信號。矩陣電路一般是由電阻網路或運算放大器構成。(R-Y)和(B-Y)對色副載波進行調製得到色度信號。彩色電視制式（有PAL制、NTSC制和SECAM制）決定了調製器的形式。控制系統對攝像機的圖像信號進行γ校正、孔闌校正、重合校正及色平衡調整的系統。攝像機和錄像機一同工作時，還可以利用攝像機內的控制系統控制錄像機的啟、停。

類型

黑白攝像機

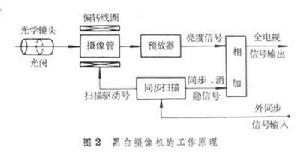

只記錄亮度信號而無色度信號的攝像機。由光學鏡頭將景物成像於攝像管的靶面上或 CCD的陣面上。預放器將攝像器件的輸出信號放大到規定的幅度，成為亮度信號。亮度信號和同步掃描系統產生的行、場消隱及行、場同步信號組合得到全電視信號(圖2)。

單管式彩色攝像機

只用一支攝像器件（攝像管或CCD)的彩色攝像機。在攝像器件靶面前放一個條紋濾色器，使靶面上形成紅(R)、綠(G)、藍（B）三色小區。同一像素被析成三個並排的單基色像素。電子束掃描靶面時順序輸出正比於光通量的三基色信號，再用電路分成三路單基色信號，經編碼器得到亮度信號、色度信號和色同步信號。亮度信號，色度信號，行、場消隱信號；行、場同步信號和色同步信號組合成兼容制彩色全電視信號。單管式彩色攝像機結構簡單，沒有三管式彩色攝像機中的圖像重合問題，但每種基色只用了靶面面積的1/3，使攝像器件靈敏度降低，圖像信號清晰度也較低。

雙管式彩色攝像機

使用兩支攝像器件的彩色攝像機。一支攝像器件與單管式彩色攝像機的功用相同，另一支攝像器件接受景物的全色光，輸出亮度信號。編碼器中的矩陣網路簡化。鏡頭後面只需簡單的分光系統,將通過鏡頭的全色光分為兩路全色光，分別在兩支攝像器件上成像。

三管式彩色攝像機

使用三支攝像器件的彩色攝像機。鏡頭與攝像器件之間有分光系統。三支攝像器件的靶面上分別形成景物的單基色實像,並輸出R、G、B三基色圖像信號。編碼器以後的工作過程和單管彩色攝像機相同。與單管和雙管攝像機相比，三管攝像機靶面使用面積大，故靈敏度高，圖像清晰度高，但光學系統及整機結構複雜。為保證圖像質量，對用攝像管作攝像器件的攝像機，要求掃描過程中三支攝像管中的電子束打在靶面上的幾何位置嚴格一致（重合），這樣增加了技術難度。高質量的彩色攝像機都屬於三管或三 CCD式的攝像機。

演播室用攝像機

又稱固定式攝像機。它對體積、重量和耗電的限制不嚴，但對信號質量要求高，功能比較齊全，通常安裝在較重的底座或有起落架的專用攝像車上。機身穩定，只能在有限空間內移動。一般在演播室或特定拍攝場地製作高質量電視節目。

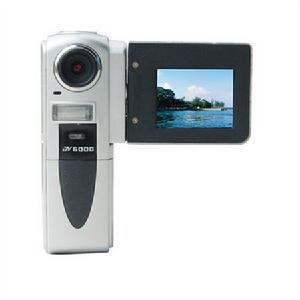

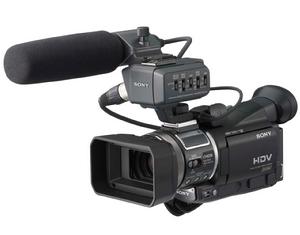

攜帶型攝像機

能在移動情況下使用的小型攝像機。要求體積小、重量輕、耗電省,一般可以用電池供電。攜帶型攝像機可以配用輕型支架，也可以單人肩扛或用手持握，在行進中拍攝。多用於新聞採訪或科研現場拍攝。最新式的攜帶型攝像機集攝像、錄像功能於一身，成為一體化攝錄機。

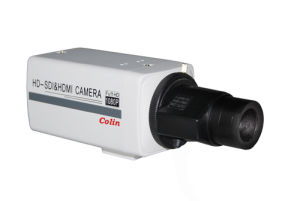

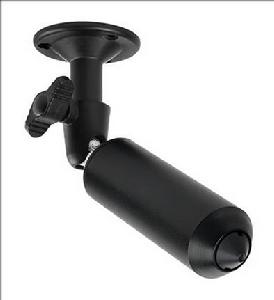

依攝像機解析度劃分

(1)影像像素在25萬像素（pixel）左右、彩色解析度為330線、黑白解析度400線左右的低檔型。
(2)影像像素在25萬~38萬之間、彩色解析度為420線、黑白解析度在500線上下的中檔型
(3)影像在38萬點以上、彩色解析度大於或等於480線、黑白解析度，600線以上的高解析度。

依攝像機靈敏度劃分

(1)普通型：正常工作所需照度為1~31x
(2)月光型：正常工作所需照度為0.1x左右
(3)星光型：正常工作所需照度為0.01x以下

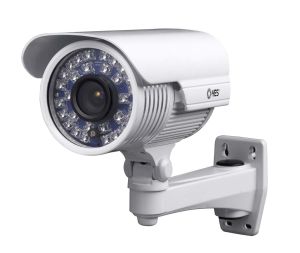

(4)紅外照明型：原則上可以為零照度，採用紅外光源成像。

按攝像元件的CCD靶面的大小劃分

(1)lin靶面尺寸為寬12.7mmX高9.6mm，對角線16mm
(2)2/3in靶面尺寸為寬8.8mmX高6.6mm，對角線11mm
(3)1/2in靶面尺寸為寬6.4mmX高4.8mm，對角線8mm
(4)1/3in靶面尺寸為寬4.8mmX高3.6mm，對角線6mm
(5)1/4in靶面尺寸為寬3.2mmX高2.4mm，對角線4mm
此外CCD攝像機有PAL制和NTSC制之分，還可以按圖像信號處理方式劃分或按攝像機結構區分。

選購

市場上的數字攝像機品牌和型號繁多，但它們都有許多的共同之處。大多數機型都具有彩色取景器，用於預覽或播放圖像的彩色LCD顯示屏都具有圖像穩定控制功能、特殊效果處理功能(淡入淡出、滑入、漸隱等)、自動白平衡功能和10倍或更高的光學變焦、作用類似於數位相機的靜態圖像拍攝功能等，但由於數碼攝像機檔次和生產廠家的不同，選購時要注意以下的方面：

單CCD或3CCD

高檔攝錄放一體機不管是模擬機還是數字機都採用3片CCD。3CCD機種解析度高，色彩還原逼真，但光學結構複雜，電路構造簡單，維修方便，故障率較低，但價格相對較貴。單CCD焦距濾色鏡正好相反，實際的清晰度相對較差。不過現在家用攝像機單片CCD也能達到400線左右的清晰度，家用已足夠，可以說是價廉物美。

液晶屏取景和電子取景

液晶顯示屏取景面積大，可以在很寬的角度範圍內轉動，有的能轉動360度，取景方便。另外，這個顯示屏還能當AV顯示器用，附加電視調諧器後又可成為一台小液晶彩電，出外旅遊頗有用處。其缺點是在強烈光線下顯示太弱，並且耗電很大，價格較高。較為實用的還是電子取景器，價格較便宜，省電，而且能在任何環境下採用。儘管取景器中的畫面視角和色彩效果與最終結果不完全相同，但使用一段時間後還是很快就會適應的。

對焦和白平衡

自動對焦是攝像機所普遍具有的功能，但這種對焦方式一般都以中心位置對焦，拍攝不在畫面中央的主體時，就無能為力了。另外，在追蹤拍攝時，自動對焦功能很有限，這時用手動對焦反而更能隨心所欲。

白平衡就是攝像機在不同場合下對現場景物色彩真實還原能力的一個指標，目前的數碼攝像機都配備了自動白平衡功能。但如果沒有手動白平衡功能，你的攝像機就和照相機一樣，只能被人家稱為“傻瓜機”了，你就不能得到最佳的色彩還原和特殊效果的彩色畫面。例如：你想把夜晚的天空拍攝成陰森森的氣氛，如果你的攝像機只有自動白平衡功能，你拍到的畫面就會變得不倫不類。

光學變焦和數碼變焦

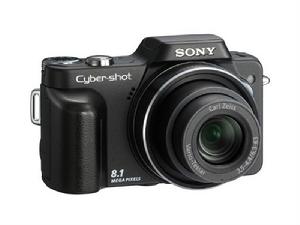

光學變焦是依靠光學鏡頭結構來實現變焦的，為了儘可能充分地利用CCD的像素，使拍攝的圖像儘可能地清晰自然。好的攝像機生產廠家採用了優質的光學鏡頭，如索尼公司在最新的數位相機和數碼攝像機上都配上了目前世界上被稱為光學極品的蔡司鏡頭。另外，鏡頭的最大光圈在選購時也是不能忽視的，因為在目前的家用數字式攝像機中，大光圈意味著能在低照度的情況下拍攝。

數碼變焦實際上是一種畫面放大，把原來CCD上的一部分圖像放大到整幅畫面，以複製相鄰像素點的方法補進一個中間值，在視覺上給人一種畫面被拉近了的錯覺。實際上，利用數碼變焦功能拍攝的畫面質量粗糙，圖像模糊，並無多少實際的使用價值。

靜態圖像存儲和視頻輸出

數碼攝像機都具有靜態圖像拍攝功能，在選購時最好選擇能夠使用存儲卡的數碼攝像機。

數碼攝像機利用：LINK數碼輸入／輸出(IEEE1394標準)可以直接將影像輸入到計算機中。為了方便用戶直接在家中的電視機中播放影像，市場上出售的數碼攝像機基本上都帶有模擬輸出接口，這樣你只要將模擬視頻、音頻輸出端子接到電視機相應的輸入接口，就可以欣賞你拍攝的影像，非常方便。但要注意的是，有的數碼攝像機自身沒有帶模擬視音頻輸出端子，而要通過一個轉換適配器才能將攝像機中的數位訊號轉換成模擬信號輸入到電視機中。

體積和電池

鋰電池和鎳氫電池這種體積小巧、可反覆充電、無充電記憶的新型電池已經得到廣泛使用，在選購時應該選擇使用這兩種電池的攝像機。

硬碟攝像機

（英文名稱為Digital Video Recorder，簡稱DVR）是隨著計算機技術的發展，在最近幾年中才逐漸發展起來的視頻監控設備。在安防行業中，傳統的視頻監控工程中普遍使用磁帶式的長延時錄像機，這種錄像機使用磁帶作為存儲視頻數據的載體，視頻數據採用模擬方式存儲，視頻信號經過多次複製後信號衰減嚴重，錄像磁帶占用大量存儲空間，維護和數據檢索都比較麻煩。而隨著計算機技術的發展，硬體和軟體的技術更新都為視頻數據的存儲提供了新的思路。

早期的硬碟錄像機對視頻數據的處理能力還不是很足夠，因此沒有大規模的套用，而目前一方面計算機的處理能力大大增強，同時IC技術也突飛猛進，這都為硬碟錄像機同時處理多路視頻信號成為可能。

目前硬碟錄像機主要分為兩大類，一類是基於計算機架構的PC式硬碟錄像機（又成為工控式硬碟錄像機），一類為基於嵌入式處理器的嵌入式硬碟錄像機，從目前的市場套用來講，2者各有千秋，早期的硬碟錄像機都是基於計算機架構的PC式硬碟錄像機，後來嵌入式硬碟錄像機的市場份額逐漸加大，目前2者在市場所在份額基本持平。

國內的硬碟錄像機產品目前以國產為主，PC式硬碟錄像機技術成熟，但沒有什麼品牌產品，更多的都是用戶或者工程商自己組裝，而嵌入式硬碟錄像機的入門門檻較高，主要是以品牌為主。PC式硬碟錄像機又可細分為基於採集卡（又稱軟壓卡）和基於壓縮卡（又稱硬壓卡）2種。嵌入式硬碟錄像機鑒於技術因素，目前還是以低於16路視頻輸入的產品為主，高於16路的嵌入式產品還很少見。

網路傳輸線路

1.PSTN電話模式
廣泛套用於連線外部網路，廉價且實用，但傳輸速度不是很快，有時會產生傳輸錯誤狀況，需要重發資料。當下載檔案時，最大速度可達56kbit/s，但上載檔案時，最大

速度是33.6kbit/s。
2.ISDN電話模式
在許多國家的使用率都很高，最大傳輸速度為128kbit/s。
3.xDSL模式
Xdsl模式包括∶ADSL、HDSL、IDSL和VDSL等，越來越流行。電信服務公司和ISP廠商都提供xDSL傳輸模式，只要每月支付固定費用，就可以連線網際網路。
不同ISP廠商的標準速度也不盡相同，上載和下載速度也有區別。通常下載速度約為1Mbit/s，上載速度約為250Kbit/s。
4.有線電視CableModem
使用有線電視電纜傳輸，這種服務在人口密集的都會區域較為流行。不同地區之間的速度也不同，速度會隨周圍有多少用戶在使用該項服務而有所變化。一般最大速度為1Mbit/s。
5.T1連線
由網際網路ISP廠商提供，每月支付固定費用，就可按需要連線到網際網路。此一線路在公司行號或是網咖等線路使用率較高的單位較為流行。連線速度為1.5Mbit/s。
6.10Mbit乙太網路
有兩種主要標準；使用雙絞線的10BaseT和使用同軸電纜(RG-58)的10Base2。由於10Base2有點不可靠，如果電纜上有任何地方發生中斷狀況，整個網路就會停止工作，所以不常使用。一般傳輸容量可以使用10Mbit/s的50%。
7.100Mbit乙太網路
主要標準是100BaseT，約可使用100Mbit/s容量的50%；如果有交換機，則可以利用100%的容量。
8.1000Mbit(GB)乙太網路
用於建築物的骨幹網中，主要標準是1000BaseT，約可使用1000Mbit/s容量的50%；如果有交換機，則可利用100%的容量。
9.行動電話（GSM、CDMA、CDPD、TDMA）
行動電話模式是連線遠端攝影機（如用於交通監控的攝影機）一種很好的套用方式，無需電話線。其傳輸速度低，但可滿足靜態影像的需要。一般通信速度範圍為5-20Kbit/s。
10.無線網路（IEEE802.11）
由於不需要電纜，無線網路越來越流行。有許多用於高速無線通信的標準，通常最大通信速度範圍為-11Mbit/s；一般實際速度為1Mbit/s。
11.無線網路（藍牙）
藍牙無線通信是一種越來越流行的標準，最大速度為720Kbit/s，一般實際速度為500Kbit/s。
選用連線線路的建議
·電話模式適用於不需要高速傳輸的套用。·xDSL適用於辦公室或是商店住家。·行動電話或無線網路適用於遠端攝影機。·建築物中建議使用100Mbit乙太網路。

功能測試

測試前

（1）一顆好的攝像機鏡頭：通常用的是8或9毫米，手動光圈兩可變鏡頭，鏡頭很關鍵，要用好鏡頭，精工鏡頭或Computar
（2）一部好的監視器:最好用高解析的，500條以上，測解析度最好用黑白高解析的，但為求方便，彩色的比較好用，並將監視器的對比度、顏色、亮度鏇鈕打到中間。
（3）一張攝像機測試圖

開始測試

1．將測試圖放正，攝像機對準測試圖中心，調整攝像機與測試圖距離直到顯示器顯示的圖型”剛好”占滿整個螢幕，也就是，”測試圖四角入框”，如果顯監視器！2),在測試圖兩旁各放一盞白熾燈，以45度角照在圖表上，讓圖表表面有均勻的照射光.3.攝像機儘量裝在三腳架或支架上4.將攝像機背光補償(BLC)關掉，自動增益(AGC)關掉，白平衡設在ATW,
切到AES(自動電子快門,也就是裝手動鏡頭用的那一檔),將鏡頭光圈開到最大，調整焦距,讓影像調到最清楚為止，這時可以用測試圖中間有一圈放射狀，標明FocusTarget那塊圖當調焦用，記住，測試圖還是要占滿全熒幕，不多也不少(四角入框)
再把攝像機AES/ALC那檔切到ALC,也就是接自動光圈那一檔，這時螢幕會泛白！把鏡頭光圈調小約1/3左右直到影像恢復正確為止，如果過頭了要重來，也就是先把光圈開最大再往回調，不可先調暗再調亮.
解析度測試：仔細看著測試圖中有四條向上合成一束的線，(當然是看螢幕裡面的),從下到上，越來越密，直到四條線快合起來，無法每條分清處，記起來，就是這一點，回過頭來去看那張測視圖，找出那點旁邊標的線數,就是攝像機的解析度！這種測試法誤差不會超過20條
頻寬測試看測試圖左上方一排密密麻麻的直線(標明BandwidthinMHz),看螢幕里，那一塊是勉強分的清楚的，下面的數字就是攝像機的頻寬，此數據僅供參考，一般來說解析度越高的機子頻寬越大.
CCD平整度測試測試圖上四個角落各有一個同心圓，如右圖：這有兩個功用：1.用來看測試圖擺的正不正，如果擺正了，四個圓圈圖應一樣清楚.2.當擺放正確時，如果有一個或兩個同心圓會失焦，就表示CCD不平整，該退貨了
阻抗匹配測試圖左邊有個黑白大條塊：如果黑色區域滲到白色區域或白色滲到黑區，就表示你的阻抗匹配有問題，或是有反射訊號，可能是接頭沒做好，線材有問題等等，此方法可以用來測試長距離線材傳輸時的阻抗匹配.

色彩還原度

用測試圖上的ColorBar:比較從監視器看到的跟實際測試圖上看到的，很容易就可看出攝像機的色彩還原度.其實這個最難測，你怎么確定是攝像機不對還是監視器跟本顏色就不正確?如果你認為你的監視器還不錯，那就把顏色，亮度，對比鏇紐都擺中間.如果無法確定顯示器沒問題，可以弄一張測試光碟，將監視器色彩弄對.
ATW(自動白平衡)測試自動追蹤白平衡，在測試上面的色彩還原度時，把光源切換，比如說自然光，日光燈，燈泡等光源，好的攝像機在不同色溫下切換時都能快速找回正確的顏色，有的機子，當在燈泡下猛然移到窗外，還會整個偏紅，或是從窗外快速移至燈光下，顏色持續偏藍，就是白平衡設計不良
信噪比測試：這沒專門的儀器，可是一點法子也沒有，但是用簡單方法，可以做個機子間的比較，首先，用手掌捂住鏡頭，看看螢幕是不是全黑，還是有噪點,噪點越多就越差，手掌稍微漏點光進來，看噪點的大小，越粗糙就越不好

參數考察

考察的參數主要包括：CCD尺寸、水平解析度、最低照度值、信噪比、快門速度等基本參數、自動白平衡、自動增益供電方式、安裝方式、通訊接口等硬體配套條件。如果是一體化攝像機還需考察鏡頭性能等指標。這些參數指標列表足以使用戶眼花繚亂，如何“去偽存真”，就須先明確產品選型需求，對應需求考察重點指標。清晰度指標：這是看攝像機的產品彩頁時第一眼會關注的參數。從某種意義上講，攝像機的清晰度指標決定了其檔次。市面上絕大部分模擬產品具備了500線以上的清晰度水平，部分960H方案的產品則已經達到了700線的水平。數字攝像機則多以像素等級表現其能達到的清晰度水平，如130萬像素、200萬像素，大致可分別對應700TVL和1000TVL。但個別商家也會存在虛標或以偏概全的情況。如有的模擬攝像機會標水平解析度540TVL，稍加注意會發現後面還有行小字“中心清晰度”。這是啥意思？受限於攝像機自帶鏡頭、CCDDSP方案等因素，有的攝像機只能在靠近圖像中心位置呈現出最高清晰度，而在邊緣部分則無法達到此清晰度，總體平均解析度也許只有520TVL，甚至更低。所以選擇時需要額外加以關注。最低照度指標：這是模擬攝像機的一個重要參數，但該參數可以說是攝像機指標中最具玄機的(沒有之一)。攝像機的最低照度也稱攝像機的靈敏度。影響攝像機最低照度值的因素有很多，主要包括攝像機所配鏡頭的通光量參數(即F值)、光源色溫參數、視頻電平振幅IRE等級，以及攝像機的若干功能參數設定。首先，是通光量參數。一個光圈為F1.4的鏡頭的通光量水平是F1.2鏡頭兩倍，而F1.0的鏡頭則為F10鏡頭的通光量的100倍。因此，採用不同F值的鏡頭，對攝像機最低照度值的測定會有決定性影響。其次，是光源色溫。色溫是表述光源中光線波長內容的指標，一個3200K的光源多數波長都在600納米和900納米之間，而一個9300K的光源多數波長都在300到500納米之間，因此不同的色溫將徹底改變測試結果。在一個典型的CCD感測器上，一個有600納米波長的光源將比波長為900納米波長的光源多產生10倍的電子。這就是為什麼色溫特別標註對最低照度測定結果的意義。IRE等級：CCD攝像機的視頻輸出最大振幅一般設定在100IRE(或者700毫伏)，一個100IRE的視頻表示可以完全驅動一個監視器表現最好亮度和對比度的優質影像。50IRE的視頻表示只有一半的對比度，30IRE(或者210毫伏)表示只有原始振幅的30%，通常30IRE是最低的表現可用影像的數值。因此沒有標出IRE等級的最低照度測定結果也不具實際可比性。最後，就是攝像機的特殊功能設定。有的攝像機具備幀累積(也稱靈敏度提升)功能，該功能是以降低掃描速度的方式讓CCD在攝取每幀圖像時累積更多的電子，以此呈現出低照度環境下的高亮畫面。打開該功能可以讓最低照度測定值呈幾何倍數提升。如有的攝像機在512倍靈敏度提升下可以輕鬆達到0.0001Lux的星光級水平，但犧牲的卻是圖像的連貫性，影像呈現的動畫感十足。綜上所述，一個具備意義的最低照度指標應該附註其F值、色溫、IRE等級以及是否打開了幀累積設定，如0.5Lux(F1.45600K30IRE，靈敏度提升OFF)。
