簡介

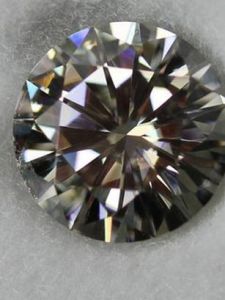

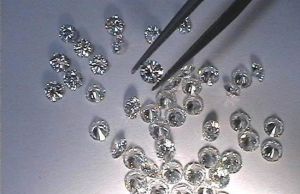

莫桑石莫桑石（俗稱魔星石），成份從隕石提煉出來，為碳矽結合的分子，可以人工製造，屬於超硬材料，硬度為9.5。人工合成的魔星石折射率略高於鑽石（2.648～2.691），色散也佳（0.104）。特別是它的導熱係數2.3－4.9watt/K-cm，相對於其他鑽石仿冒品，已經有點接近鑽石的26watt/K-cm 。價格卻為鑽石的十分之一，因此，被認為是天然鑽石的最佳替代品。
基本數據
莫桑石透明性：透明至不透明
硬度：9.5
解理：[0001]不明顯
斷口：貝殼狀
條痕：灰綠色
密度：3.218-3.22g/cm³
類別：自然元素礦物
分子量：40.10u
晶系：六方晶系
物理化學性質
合成碳化矽（SyntheticMoissanite）又名合成莫桑石、合成碳矽石（化學成分SiC），色散0.104比鑽石(0.044)大，折射率2.65-2.69(鑽石2.42)，具有與鑽石相同的金剛光澤，“火彩”更強，比以往任何仿製品更接近鑽石。
按鑽石的4C分級標準，合成碳化矽的顏色（Color）、淨度(Clarity)、切工(Cut)、及重量(Carat)特性是。
顏色
合成碳化矽還沒有無色的，多為淺灰綠、淺黃、灰藍。按GB/T16554-1996《鑽石分級標準》色級在96、95（H、I）以下，（見下表）。具有二色性（鑽石不具二色性）。GB/T16554-1996無色-黃色（褐色）鑽石顏色分級標準鑽石顏色等級D100極白E99F98優白G97H96白I95微黃(褐、灰)白J94K93淺黃(褐、灰)白L92M91淺黃(褐、灰)N90＜N＜90黃(褐、灰)
淨度
合成碳化矽屬等軸晶系，可結晶到2－3英寸的柱狀晶體，部份材料可做到IF級(InternallyFlawless)內無瑕級（鑽石內無含物，只有極輕微的瑕疵，通常可由磨光去除）；大部分合成碳化矽帶有白點組成的細白線狀內含物，檢測多為微瑕級VS或瑕疵級SI。其內含物方向約與桌面大致垂直，互相間不完全平行（有幾度的差距）；極少數有暗色金屬球狀物。
重量
合成碳化矽比重為3.22（鑽石3.52），約比鑽石輕10％。按園鑽的標準車工，當直徑為6.5mm時，鑽石一般重量為200mg（即一個克拉）。而按標準車工製作的6.5mm園形的合成碳化矽，重量只有160mg（80分）多一點。
特質
(1)莫桑寶石是世界上第二硬度的寶石（摩氏9.25）。(2)莫桑寶石是雙向折光，呈現七彩火光，閃耀度遠勝鑽石的2.5倍，且恆久不變。(3)莫桑寶石因其導熱性極佳，一般的鑽石測試器，亦無法識別。(4)只有鑽石十分之一的價格，同等享受，真正物超所值。(5)每顆莫桑寶石都需經過長達5~6個月的時間才能培育出結晶體，而其結晶體和天然寶石一樣，都具有不同的內含物，加上專利切工技術，所以每一顆都是人工切割、獨一無二。與鑽石區別
莫桑石鑑別儀莫桑石比鑽石輕，即它們的比重不同，鑽石的比重為3.52，而莫桑石的比重僅3.22。對未鑲嵌的材料，用甲基碘比重液（比重3.32）很容易將兩者區分。莫桑石的硬度小於鑽石，因此用鑽石硬度計在莫桑石表面作刻劃試驗會留下劃痕，而刻劃計不會在鑽石表面留下劃痕；據GIA的報告，80％的莫桑石均為電導體（天然鑽石中僅藍色、藍灰色IIb型鑽石具導電性）。
莫桑石的折光率與鑽石不同，莫桑石的反光特徵也不同於鑽石，莫桑石具雙折射，因此仔細觀察不難看出莫桑石稜線及底尖的重影，此時變換觀察角度，重影仍會出現。由於莫桑石的二軸光性特徵，其重影特徵的觀察取決於觀察的角度，當從台面主刻面觀察重影均較明顯。儘管台面垂直莫桑石晶軸c軸時會減小重影效果，聚焦於底尖仍能看到台面及冠部刻面的反射重影，這種特點與單折射的鑽石的冠部反射完全不同。
莫桑石的腰部拋光紋相互平行，這與鑽石完全不同。而且由於不同方向的差異，鑽石拋磨過程中要不斷調整拋光方向，而莫桑石可沿同一方向拋光。這一點在相鄰刻面間尤為明顯。大多數已切割的莫桑石其稜線均較為圓鈍，這與具尖銳稜線的鑽石完全不同。莫桑石中都有一些內含物，呈針狀平行排列。可見細的平行排列的反射線。
莫桑石確定儀
莫桑石確定儀(合成碳化矽Sic)：這是一種專門用來鑑別莫桑石的儀器。依據是鑽石和莫桑石在近紫外具有不同的性質。測試時應與熱導儀配合使用。因為莫桑石的導熱性與鑽石相似，用熱導儀能區分絕大部分仿鑽石而不能區分莫桑石。所以要在熱導儀測定一顆寶石有可能是鑽石，又有一定懷疑可能是莫桑石時，才用莫桑石確定儀來測試。
簡單測試法
以下為”莫桑石“的簡單測試法以證明其為培育而非合成的寶石。
1.裸石放置於任何黑體印刷物上方，由底尖往下方台面看，是看不見印刷物的字型或圖片的。光學的證明是因為內部充滿晶體折射面，讓光線無法直接通過，所以才看不見被壓住的印刷內容。形成的證明是除非是自然結晶，這是合成無法完成的。
2.對著莫桑石，靠近嘴部哈氣，你會發現霧面氣體迅速揮發，這是與鑽石相同的。因為碳元素都是親油性的。水氣是不會凝結於表面的。
3.硬度高達9.25，除了低於鑽石外，幣任何寶石硬度高。火彩與折射率都與鑽石的特性同並高於鑽石。
其他
天然莫桑石可追溯到十九世紀後期，莫桑石一詞來源於HenriMoissan博士，1904年他在亞利桑那隕石坑中發現了這種礦物。莫桑石（碳化矽的一種）也稱為carborundum，大部分均為人工合成，天然莫桑石非常稀少，僅出現在隕石坑內，其顏色多為暗綠色、黑色。多年來主要用作磨料，近年來研究開發在電子領域的套用，如用於發光二極體材料。合成莫桑石的顏色多為I或I色級以下，一些莫桑石帶有淺綠色色調，莫桑石的外觀與鑽石不完全相同。
