基本信息
產品名稱: 產品名稱РПГ-7式40mm火箭筒
前蘇聯RPG-7式40mm火箭筒 РеактивныйП ротивотанковыйГранатомётРПГ-7
生產單位：
現狀: 裝備
用途: 用途對付坦克、裝甲戰車及完成其他戰術任務
武器概述
隨著世界各國主戰坦克裝甲性能不斷改進和提高，前蘇軍裝備的РПГ-２式火箭筒

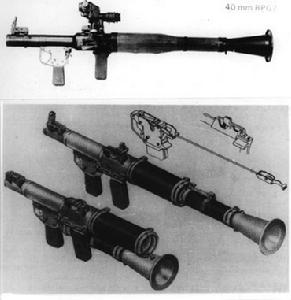

前蘇聯RPG-7式40mm火箭筒 的威力已明顯不足，而且射程近、後噴火焰大、只能右肩射擊。因此，在５０年代末，蘇聯研製了РПГ-７式４０ｍｍ火箭筒。這是一種在РПГ-２式基礎上改進發展的新型反坦克武器，其發射原理、口徑、瞄準具、發射和擊發機構等，都與РПГ-２式相同，但是改善了筒身結構，增加了主用光學瞄準鏡和火箭增程發動機，重新設計了戰鬥部。配用的ПГ-７В式和ПГ-７ВМ 式破甲彈，對軋制均質裝甲穿透厚度分別是３５０ｍｍ和４００ｍｍ，直射距離３００ｍ。此外，還配用ОГ－７式殺傷榴彈，以增強作戰功能。
該火箭筒於除裝備蘇軍外，還大量裝備華約國軍隊以及阿拉伯國家、非洲國家和中東、亞洲等不少國家的軍隊。１９６８年，蘇空降兵部隊還裝備了一種可摺疊的РПГ-７Д式４０ｍｍ火箭筒。
РПГ-7式火箭彈結構
1.引信頭部２．風帽３．內錐罩４．彈體５．藥型罩６．主藥柱７．導電桿８．隔板９．輔助藥柱１０．引信底部１１．噴管１２．定位銷１３．燃燒室１４．推進劑１５．慣性點火具１６．火帽１７．堵蓋１８．點火黑藥１９．發射藥管２０．尾翼２１．發射藥２２．渦輪２３．曳光管２４．泡沫塑膠堵蓋
РПГ-7Д式40ｍｍ火箭筒
1992年10月６～10日，在希臘雅典舉行的第七屆防禦武器博覽會上，還展出了供РПГ-７В用的兩種新型彈藥：一種是攻堅爆破榴彈；另一種是彈徑為105ｍｍ的串聯戰鬥部火箭增程破甲彈，質量4.5ｋｇ，有效射程200ｍ，據稱能摧毀各種類型的現代坦克，包括裝有反應裝甲的主戰坦克，並可穿透1.5ｍ厚的鋼筋混凝土，對土木結構的野戰工事，穿透厚度高達２．７ｍ以上。在當代RPG能夠在20度水平角的裝甲上引爆但仍不能有效對更高的傾角如梅卡瓦首上良好引爆。
結構特點
РПГ-７式火箭筒筒壁薄，質量小，威力大，射程遠，後噴火焰小，結構堅固耐用，左、右肩均可射擊。

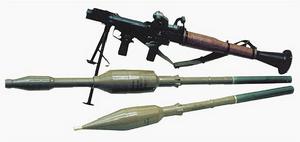

前蘇聯RPG-7式40mm火箭筒 火箭筒
該火箭筒由發射筒、瞄準具、手柄、護板、背帶、兩端護套、握把以及發射機構、擊發機構、保險裝置等組成。發射筒用合金鋼製成，包括筒身和尾噴管兩部分。前端有火箭彈定位銷缺口，後端有護盤，以便偶然碰到地面時，防止土、砂和其他雜物堵塞尾噴管。筒身上部有準星座和表尺座，下部有握把聯接耳、手柄固定凸壁和擊針座室，筒身左側有光學瞄準鏡固定板，右面是兩個固定護套帶和背帶環，木製護板由護板箍緊定，起隔熱作用。發射機構位於握把內。擊發機構由位於擊針座室內的回彈式擊針組件構成，保險機構用於閉鎖扳機，防止走火。
早期的閉鎖機構是鋼索式的，後來改為槓桿式閉鎖機。由於在發射機構內採用了帶槓桿和彈簧的變換扣，並相應改變了保險裝置的結構，因此，尾噴管部件與筒身在未結合到位前，扳機能自動處於保險狀態。拆卸時，用左手握住筒身，大姆指壓出閉鎖機構槓桿，再用右手以逆時針方向將尾噴管組件擰開，然後摺疊於筒身下方，由定位銷和彈簧支架固定，即成為空降狀態的集裝武器。若需使用夜視瞄準具，可在準星座和握把之間裝上兩腳架。
瞄準裝置
該火箭筒採用瞄測合一的光學瞄準鏡為 主瞄準具，其放大率為2.7倍，視場13°。瞄準鏡的分劃板上，有４條水平線，對應射程為100ｍ、200ｍ、300ｍ和400ｍ。此外，該火箭筒還配有摺疊式機械瞄準具；微光瞄準鏡和紅外夜視瞄準具，以便在星光下或其他微光條件下使用。
彈藥
該火箭筒發射ПГ-７В式和ПГ-７ВМ式 火箭增程破甲彈，火箭增程破甲彈包括空心裝藥戰鬥部、ВП-７式壓電引信、火箭發動機和尾翼組件等。發射藥管鏇接在火箭發動機的後面，尾翼組件的尾管、尾翼和渦輪容納其中，戰鬥部質量為866ｇ，內裝388ｇＡ－Ⅸ－１型炸藥。引信頭部機構鏇入風帽絕緣套內，上面裝有保護帽，防止壓電元件在使用中受到意外撞擊。配有延期自爆裝置的引信底部機構位於炸藥後面。火箭增程發動機採用單孔管狀雙基藥推進劑。
ПГ－７ВМ式火箭彈是ПГ－７В制式彈的改進型，彈徑70.5ｍｍ，質量稍小，破甲能力、射擊精度和抗風偏能力，都強於ПГ－７В式。此外，還研製了一種同口徑的ОГ-７式殺傷榴彈，戰鬥部長250ｍｍ，配用觸發引信，殺傷半徑15ｍ 。
性能數據
口徑---------------------------------------------------------------40ｍｍ
火箭筒長
РПГ-7В式
РПГ-7Д式----------------------------------------------950ｍｍ
攜行狀態長---------------------------------------------------------630ｍｍ
戰鬥狀態長---------------------------------------------------------960ｍｍ
火箭筒戰鬥總質量
含ПГ-7В式破甲彈-----------------------------------------8.6kg
含ПГ-7ВМ式破甲彈---------------------------------------8.7kg
含串聯戰鬥部破甲彈-------------------------------------------------13.2kg
火箭筒質量(含光學瞄準鏡)
РПГ-7В式-----------------------------------------------6.3kg
РПГ-7Д式-----------------------------------------------6.9kg
腳架質量-----------------------------------------------------------720g
配用彈種-----------------------------------------------------------
ПГ-7В式破甲彈，
ПГ-7ВМ式破甲彈，
串聯戰鬥部破甲彈，
ОГ－７式殺傷榴彈
彈徑
ПГ-7В式破甲彈---------------------------------------------85mm
ПГ-7ВМ式破甲彈-------------------------------------------70.5ｍｍ
ОГ-7式殺傷榴彈---------------------------------------------40ｍｍ
串聯戰鬥部破甲彈---------------------------------------------105ｍｍ
彈長
ПГ-7В式破甲彈--------------------------------------------925ｍｍ
ПГ-7ВМ式破甲彈------------------------------------------940mm
彈質量
ПГ-7В式破甲彈--------------------------------------------2.3kg
ПГ-7ВМ式破甲彈------------------------------------------2.0kg
串聯戰鬥部破甲彈--------------------------------------------4.5kg
初速
ПГ-7В式破甲彈---------------------------------------------120ｍ／s
ПГ-7ВМ式破甲彈-------------------------------------------140ｍ／ｓ
最大速度-----------------------------------------------------------300ｍ／ｓ
直射距離
ПГ-7В式破甲彈---------------------------------------------330ｍ
ПГ-7ВМ式破甲彈-------------------------------------------310ｍ
有效射程-----------------------------------------------------------500ｍ
最大射程-----------------------------------------------------------800ｍ
射速 ---------------------------------------------------------------4～6發／ｍｉｎ
破甲厚度
ПГ-7В式破甲彈----------------------------------------------350ｍｍ
ПГ-7ВМ式破甲彈--------------------------------------------400ｍｍ
瞄準裝置----------------------------------------------------------
