高阻計

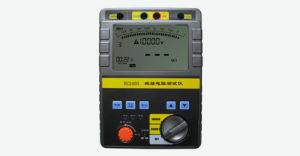

BC2403 絕緣電阻測試儀正文

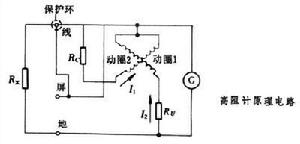

測量大電阻（通常是絕緣電阻）的機械式指示電錶。其測量機構是磁電系流比計,標尺刻度以兆歐為單位,又稱兆歐表。原理 高阻計的原理電路如圖示。
電源採用手搖直流發電機 G或整流電源。測量機構由兩個動圈組成，它們同處在永久磁鐵產生的磁場中。Rc、RU是附加電阻器，Rx是被測電阻。當線圈中有電流通過時,動圈1產生轉動力矩M1,動圈2產生反抗力矩M2;兩力矩M1、M2平衡時,可動部分的偏轉角 α＝f(I1/I2)，即偏轉角與兩線圈中通過的電流比值有關，而與電源電壓無關。這種磁電系測量機構即稱作磁電系流比計。對不同的被測絕緣電阻值Rx,電流比I1/I2也不同,因而可動部分具有不同的偏轉角，指針即給出不同的電阻讀數。當Rx=0時，I1最大，可動部分的偏轉也最大，指針轉到標尺最右端。反之,若Rx=∞,則I1=0，可動部分在I2的作用下偏轉，指針轉到標尺的最右端。因此高阻計的標尺刻度是反向的。 套用 高阻計是檢查電機、電器等設備及配電線路相互絕緣的導體間絕緣電阻的主要工具。高阻計的讀數雖與直流電源電壓無關，但絕緣材料的電阻值卻與測試時施加的電壓大小有關，因此在選用高阻計時要注意它的直流電源電壓及測量範圍。高阻計的直流電壓有500V、1000V、2500V、5000V等幾種,電壓值的選擇與電器設備的額定使用電壓有關，應符合有關規程的規定。選擇測量範圍時，要使被測絕緣電阻的數值處在錶盤上易於讀取數據的部分，以減小讀數誤差。用高阻計測量絕緣電阻時，為消除測試樣品充電電流對讀數的影響，一般需在加壓1分鐘後讀數,對大電容測試品，所需加壓時間更長。
特性
有多種電壓輸出選擇(2500V/5000V/10000V)，測量電阻量程範圍可達0～400GΩ。
兩種方式同步顯示絕緣阻值。模擬指針的採用可容易觀察絕緣電阻的變化範圍，數字顯示的採用可精確得出測量結果。
採用嵌入式工業單片機和實時操作軟體系統。自動化程度高、抗干擾能力強，儀器可自動保存測試結果，無須人工干預。
操作界面友好，各種測量結果具有防掉電功能，可連續存儲19次的測量結果。
儀表產生高壓時，有提示音輸出並有相應顯示。
交直流兩用，配置可充電池和交流適配器。
儀表採用攜帶型設計，便於野外操作。
高壓短路電流≥1mA，是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
電池充電
注意：當開機時，儀表電源狀態燈紅燈閃亮，表示電池電量快要耗盡，應立即充電。
儀表可採用交直流兩種方式供電，但在現場電源干擾較大或不穩定時，推薦使用儀表的內部電源供電。
首次使用儀表時，需充電6小時。否則儀表不能正常工作。
充電電路採用專用智慧型充電管理模組，可自動停止充電並監視電池電量，在測試過程中如發現電源狀態指示燈紅燈閃亮表示電池電量快要用盡，需充電，但這時不影響儀表的正常使用。
注意：在充電之前，請確認交流輸入電壓範圍應為220VAC±15%，以免接錯電源造成不必要的損失。
4.將電源適配器的一端插入儀表電源插孔中（8），另一端接交流電源，充電指示燈紅燈亮，充電開始。
5.電池充滿後，充電指示燈綠燈亮，快速充電完成，這時可適當延長充電時間。
注意：儀表不使用時，應確保波段開關（9）處於關閉狀態(OFF)，長期不使用時需將電池充滿並從電池倉中拿出,以延長電池使用壽命。
注意：當儀表無法開啟電源時，需充電或更換電池或使用交流電源。
