花鍵畫法
正文

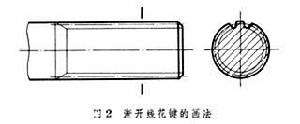

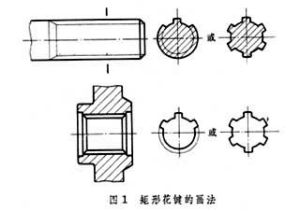

在機械製圖中,花鍵的鍵齒作圖比較繁瑣。為提高製圖效率,許多國家都制訂了花鍵畫法標準,國際上也制訂有ISO標準。中國機械製圖國家標準規定:對於矩形花鍵,其外花鍵在平行於軸線的投影面的視圖中,大徑用粗實線、小徑用細實線繪製,並用剖面畫出一部分或全部齒形;其內花鍵在平行於軸線的投影面的剖視圖中,大徑和小徑都用粗實線繪製,並用局部視圖畫出一部分或全部齒形(圖1)。花鍵的工作長度的終止端和尾部長度的末端均用細實線繪製。對於漸開線花鍵,畫法基本上與矩形花鍵相同,但需用點劃線畫出其分度圓和分度線(圖2)。![花鍵畫法](/img/a/408/nBnauM3X5MTO2YzM2IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzL5MzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
![花鍵畫法](/img/8/1d1/nBnauM3X0QDMzczM2IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzL0QzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
