齒輪畫法

齒輪畫法是指為提高製圖效率，許多國家都制訂的齒輪畫法標準，比如國際上制訂的ISO標準。我國也制定了相關標準

基本信息

• 中文名：齒輪畫法

• 標準：ISO標準
• 齒根：齒根圓和齒根線用細實線繪製
• 齒頂：齒頂圓和齒頂線用粗實線繪製

畫法目的

齒輪畫法

在機械製圖中，齒輪的輪齒部分作圖繁瑣。為提高製圖效率，許多國家都制訂了齒輪畫法標準，國際上也制訂有ISO標準。

標準規定

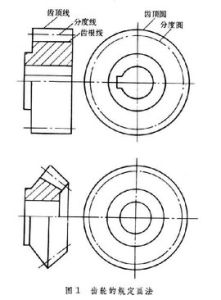

中國機械製圖國家標準規定:①齒頂圓和齒頂線用粗實線繪製。②分度圓和分度線用點劃線繪製。③齒根圓和齒根線用細實線繪製，或省略不畫。

齒輪畫法

齒輪畫法

在剖視圖中,齒根線用粗實線繪製。標準還規定了兩齒輪嚙合時嚙合區的畫法，如圓柱齒輪在垂直於齒輪軸線的投影面的視圖中，嚙合區內齒頂圓均用粗實線繪製，或省略不畫。在平行於齒輪軸線的投影面的視圖中，嚙合區的齒頂線不須畫出，節線用粗實線繪製。在剖視圖中，嚙合區內一個齒輪的齒頂線用粗實線繪製,另一個齒輪被遮擋的齒頂線用虛線繪製。
