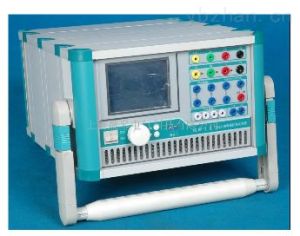

三相繼電保護校驗儀 Phaseprotective relaytester三相繼電保護校驗儀簡介：
三相繼電保護校驗儀具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。三相繼電保護校驗儀特性：
1、智慧型型主機，主機採用高性能數位訊號處理器。2、單機獨立運行。
3、連線電腦運行。
4、16位DAC晶片。
5、大螢幕LCD顯示庫。
6、"傻瓜式"操作。
7、新型高保真功放。
8、電流、電壓直接輸出。
9、自我保護。
10、接點豐富。
11、主機一體化單機箱結構。
12、性價比高。
三相繼電保護校驗儀參數：
◆ 交流電壓輸出0～250V連續可調，最大輸出容量600VA,過量程保護260V
◆ 交流電流輸出
0～50A，0～100A連續可調
0～50A時，開路電壓10V。
0～100A時，開路電壓5V。過載保護動作電流120A。
◆ 直流電壓輸出
0～250V連續可調，最大電流2A，過量程保護260V,過載保護動作電流2.1A±5%。
◆ 直流電流輸出
0～200mA 0～5 A連續可調
0～200mA時，開路電壓48V，過載保護動作電流230mA。
0～5A時，開路電壓24V,過載保護動作電流5.2A。
● 標準12路電流電壓輸出，靈活組織
可12路（6路電壓、6路電流）同時輸出
可6路電流或6路電壓單獨輸出
三相繼電保護效驗儀功能
1.可測試各種交直流、電流、電壓、中間、自保持, 信號等多種單個繼電器及整組繼電保護屏，可測試各種繼電器的吸合電壓（電流）值,釋放電壓（電流）值，各種觸頭（常開、常閉、轉換、延時）的吸合時間和斷開時間，均自動測試三次並儲存數，並自動計算三次均值的返回係數且列印, 可重複顯示及列印測試結果。 2.可方便地測試重合閘繼電器的各項參數。 3.附有測頻、測相功能，可測量電流，電壓的頻率(顯示一個周期的時間，即周期)及二個信號之間的相位差（時間）。 4.設有兩個獨立的通道，均與本機其它輸出絕緣，可方便地測量帶電接點，滿足繼電器的線上測試，接線簡單，安全。 5.採用了精密的計時基準(10微秒)及長達100小時的計數器 ，所以可單獨作為精密毫秒計取代傳統的秒表。三相繼電保護效驗儀工作原理：
繼電保護測試儀器分為主迴路和輔迴路兩個迴路，主迴路採用大旋鈕調節，輔迴路採用小旋鈕調節，主迴路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，並且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔迴路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。 繼電保護測試儀器主迴路原理 輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2（兼職升流器），升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A；該抽頭輸出電壓經整流濾波後可輸出0-350V直流電壓；第二個抽為15V（10A），該抽頭一路經感測器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流電流；第三個抽頭為10V（100A）大電流端，該抽頭穿過感測器一次側直接輸出100A電流，該迴路帶負載能力較強，但輸出稍有過載，不能長時間處於大電流狀態下。熱繼電器校驗儀 繼電保護測試儀器輔迴路 繼電保護測試儀器輔迴路與主迴路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓，此迴路額定電流為1A。按下輔迴路“輸出控制”開關，調節小旋鈕即可輸出。 測量迴路 由大旋鈕調節的主迴路輸出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，直流“0-350V”、“0-500mA”、“0-10A”通過設備內線路板上繼電器轉換，每切換一個檔，便函可監視所對應的輸出量。其中“0-500mA”檔包括在“0-10A”檔中。使用時，在“0-10A”兩下即是“0-500mA”監視。 時間測量 設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。 聲光提示 電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。試驗注意事項
1. 測試儀裝置內置了工控機和Windows作業系統，請勿過於頻繁地開關主機電源。
2. 裝置面板或背板裝有USB插口，允許熱撥插USB口設備（如隨身碟等），但注意撥插時一定要在數據傳輸結束後進行。
3. 裝置配有專用自還原CF卡，避免因為非法關機，刪除或修改硬碟上的檔案和桌面上的圖示等導致的作業系統損壞。如確需在本機記憶體放數據，請將數據存在D糟。使用USB盤拷貝數據時請一定保證隨身碟乾淨無病毒，也請不要利用隨身碟在本系統中安裝其它軟體程式。
4. 外接鍵盤或滑鼠時，請勿插錯連線埠，否則Windows作業系統不能正常啟動。
5. 請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。
6. 開入量兼容空接點和電位（0～250VDC），使用帶電接點時，接點電位高端（正極）應接入公共端子COM端。
7. 使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站 立放置或打開支撐腳稍傾斜放置。
8. 禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插 孔。否則，測試儀將被損壞。
9. 如果現場干擾較強或安全要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。
10. 如果在使用過程中出現界面數據出錯或設備無法連線等問題， 可以這樣解決：向下觸按復位按鈕鍵，使DSP復位；或退出運行程式回到主選單，重新運行程式，則界面所有數據均恢復至默認值。
