英文
Three microprocessor relay protection tester
別名
三相微機繼電保護校驗儀稱為：微機繼電保護校驗儀，微機繼保儀、繼電保護測試儀、三相繼電保護測試
簡單介紹

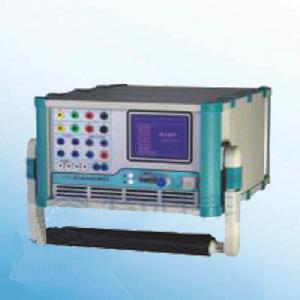

是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它採用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數位訊號處理器微機、真16位DAC模組、新型模組式高保真大功率功放，自帶大螢幕液晶顯示器以及靈活方便的旋轉滑鼠控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
發展歷史
微機繼電保護測試儀是一個新型智慧型化測試儀器 ，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護已廣泛運用於線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。 現代微機繼電保護測試儀可分為兩種形式，一種是採用傳統的OCL功放，體積大，重量在25Kg左右，比較笨重，功放管工作在放大區，時間長了容易損壞，且動態範圍窄，精度不高。另一種是採用開關電源，功放採用數字功放，體積小，重量輕，效率高，是繼電保護測試儀的發展方向。 可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試，可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗，可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線，具備GPS觸發功能。 繼電保護微機型測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，套用最新技術成果不斷推出新型高性能微機繼電保護測試裝置是技術進步的必然趨勢。繼電保護測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著現代電力系統規模的不斷擴大，對電力系統運行和管理的可靠性、高效性要求的不斷提高，繼電保護人員的測試工作變得更加頻繁和複雜。在計算機技術、微電子技術、電力電子技術飛速發展的今天，套用最新技術成果不斷推出新型高性能繼電保護測試儀是技術進步的必然趨勢，也是時代賦予我們的責任。繼電保護測試儀是在參照中華人民共和國電力行業標準《繼電保護微機型試驗裝置技術條件》（DL/T 624 ─ 1997）的基礎上，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它採用可單機獨立運行，亦可聯接其它電腦運行的先進結構，主機內置高性能工控機和高速數位訊號處理器，真16位DAC模組、新型模組式高保真大功率功放，自帶TFT真彩色LCD顯示器和嵌入式微機鍵盤。既可以單機獨立操作，也可以連線筆記本電腦操作。操作功能強大，體積小，精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高。
主要特點
1、標準的4相電壓3相電流輸出 具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三並可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2、單機操作方便 單機由方便靈活的旋轉滑鼠通過大螢幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，並可模擬各種複雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
3、雙操作方式，聯接電腦運行 通過Windows平台上的全套中文操作軟體，可進行各種大型複雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪製故障波形，在線上列印報表等。
4、軟體功能強大 可完成各種自動化程度高的大型複雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，在線上列印報告等。
5、開關量接點豐富 7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智慧型自動識別。輸入、輸出接點可根據用戶需要擴展。
6、大螢幕LCD顯示屏 本機採用320×240點陣大螢幕高解析度圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
7、自我保護 採用合理設計的散熱結構，並具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
8、具有獨立專用直流電源輸出 裝置設有一路110V 及 220V專用可調直流電源輸出。
9、性價比高 屬於跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。
額定參數
1、交流電流輸出
輸出精度 0.5級
相電流輸出（有效值0～40A
三並電流輸出（有效值） 0～120A
相電流長時間允許工作值（有效值） 10A
相電流最大輸出功率 420VA
三並電流最大輸出時最大輸出功率 900VA
三並電流最大輸出時允許工作時間 10s
頻率範圍（基波） 20～1000Hz
諧波次數 1～20次
2、直流電流輸出
輸出精度 0.5級
電流輸出 0～±10A / 每相，0～±30A / 三並
最大輸出負載電壓 20V
3、交流電壓輸出
輸出精度 581：0.5級
相電壓輸出（有效值） 0～120V
線電壓輸出（有效值） 0～240V
相電壓/線電壓輸出功率 80VA / 100VA
頻率範圍（基波） 20～1000Hz
諧波次數 1～20次
4、直流電壓輸出
輸出精度 0.5級
相電壓輸出幅值 0～±160V
線電壓輸出幅值 0～±320V
相電壓/線電壓輸出功率 70VA / 140VA。
注意事項
①當連線電流迴路時，可能會出現打火現象，這是正常的，不必擔心。電流迴路有20V左右的直流電壓。當迴路短接後，此電壓自動消失。如果想不出現打火現象，可關閉功放電源開關，再接電流迴路的線，接好以後再開啟功放電源開關，這樣就可避免出現打火現象。
②檢查接線是否正確。當電流開路指示燈亮起紅燈時，說明該相電流迴路接線有誤；當電壓短路指示燈亮起紅燈時，說明該相電壓迴路接線有誤。電壓短路指示燈是不能自行恢復正常的。當電壓迴路排除故障後，應關閉功放電源，暫停20秒後再開啟功放電源，這時，電壓短路燈沒有亮起紅燈，則說明接線正確。
