雙絞線
非禁止網路線

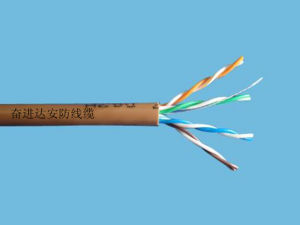

禁止網路線UTP是區域網路中可以算使用頻率最高的一種網線。這種網線在塑膠絕緣外皮裡面包裹著八根信號線，它們每兩根為一對相互纏繞，形成總共四對，雙絞線也因此得名。雙絞線這樣互相纏繞的目的就是利用銅線中電流產生的電磁場互相作用抵消鄰近線路的干擾並減少來自外界的干擾。每對線在每英寸長度上相互纏繞的次數決定了抗干擾的能力和通訊的質量，纏繞得越緊密其通訊質量越高，就可以支持更高的網路數據傳送速率，當然它的成本也就越高。國際電工委員會和國際電信委員會EIA/TIAElectronicIndustryAssociation/TelecommunicationIndustryAssociation已經建立了UTP網線的國際標準並
根據使用的領域分為5個類別(Categories或者簡稱CAT)，每種類別的網線生產廠家都會在其絕緣外皮上標註其種類，例如CAT-5或者Categories-5，在選購的時候需要注意。
CAT-3和CAT-5是計算機網路中使用最多的類型，在不增加其他網路連線設備(如集線器)的情況下，單段CAT-3CAT-5的最大允許使用長度是100米，增強型100Base-TX網路也不超過220米。平時常說的所謂超五類線，只是廠家為了保證通訊質量單方面提高的CAT-5標準，目前並沒有被EIA/TIA認可。
UTP網線使用RJ-45水晶頭進行連線，RJ45接頭是一種只能固定方向插入並自動防止脫落的塑膠接頭，網線內部的每一根信號線都需要使用專用壓線鉗使它與RJ-45的接觸點緊緊連線，根據網路速度和網路結構標準的不同，接觸點與網線的接線方式也不同。
UTP網線適用於10Base-T，100Base-T，100Base-TX標準的星型拓撲結構網路。
STP使用金屬禁止層來降低外界的電磁干擾(EMI)，當禁止層被正確地接地後，可將接收到的電磁干擾信號變成的電流信號，與在雙絞線形成的干擾信號電流反向。只要兩個電流是對稱的，它們就可抵消，而不給接收端帶來噪聲。可是，禁止層不連續或者禁止層電流不對稱時，就會降低甚至完全失去禁止效果而導致噪聲。STP線纜只有當完全的端對端鏈路均完全螢幕蔽及正確接地後，才能防止電磁輻射及干擾。要使噪聲減小到最小，提高信噪比，這種抗干擾、防輻射的能力，就是所謂的電磁兼容性(EMC)。
STP線纜的缺點是，在高頻傳輸時衰減增大，如果沒有良好的禁止效果，平衡性會降低，也會導致串擾噪聲。而禁止的效果取決於禁止材料、禁止層密度以及電磁干擾信號類型、頻率、噪聲源至禁止層的距離、禁止的連續性和所採用的接地結構等。
STP一般用在易於受電磁干擾和無線頻率干擾的環境中。
同軸電纜
同軸電纜同軸電纜的優點是可以在相對長的無中繼器的線路上支持高頻寬通信，而其缺點也是顯而易見的：一是體積大，細纜的直徑就有3/8英寸粗，要占用電纜管道的大量空間；二是不能承受纏結、壓力和嚴重的彎曲，這些都會損壞電纜結構，阻止信號的傳輸；最後就是成本高，而所有這些缺點正是雙絞線能克服的，因此在現在的區域網路環境中，基本已被基於雙絞線的乙太網物理層規範所取代。
細纜的直徑為0.26厘米，最大傳輸距離185米，使用時與50Ω終端電阻如圖5 、T型連線器(如圖6)、BNC接頭與網卡相連，線材價格和連線頭成本都比較便宜，而且不需要購置集線器等設備，十分適合架設終端設備較為集中的小型乙太網絡。纜線總長不要超過185米，否則信號將嚴重衰減。細纜的阻抗是50Ω。
粗纜(RG-11)的直徑為1.27厘米，最大傳輸距離達到500米。由於直徑相當粗，因此它的彈性較差，不適合在室內狹窄的環境內架設，而且RG-11連線頭的製作方式也相對要複雜許多，並不能直接與電腦連線，它需要通過一個轉接器轉成AUI接頭，然後再接到電腦上。由於粗纜的強度較強，最大傳輸距離也比細纜長，因此粗纜的主要用途是扮演網路主幹的角色，用來連線數個由細纜所結成的網路。粗纜的阻抗是75Ω
光纖
光纖光纖的結構和同軸電纜很類似，也是中心為一根由玻璃或透明塑膠製成的光導纖維，周圍包裹著保護材料，根據需要還可以多根光纖併合在一根光纜裡面。根據光信號發生方式的不同，光纖可分為單模光纖和多模光纖。
光纖最大的特點就是傳導的是光信號，因此不受外界電磁信號的干擾，信號的衰減速度很慢，所以信號的傳輸距離比以上傳送電信號的各種網線要遠得多，並且特別適用於電磁環境惡劣的地方。由於光纖的光學反射特性，一根光纖內部可以同時傳送多路信號，所以光纖的傳輸速度可以非常的高，1Gbps1000Mbps的光纖網路已經成為主流高速網路，理論上光纖網路最高可達到50000Gbps50Tbps 的速度。光纖由於其傳輸方式的巨大不同，具有自己的一套網路模型，那就是10BaseF，100BaseF，1000BaseF區域網路標準，單段最大長度可達2000米。
光纖網路由於需要把光信號轉變為計算機的電信號，因此在接頭上更加複雜，除了具有連線光導纖維的多種類型接頭如SMA、SC、ST、FC光纖接頭 以外，還需要專用的光纖轉發器等設備，負責把光信號轉變為計算機電信號，並且把光信號繼續向其他網路設備傳送。
光纖是前景非常看好的網路傳輸介質。但由於價格昂貴，因此中小型的辦公用區域網路沒有必要選它。光纖的主要套用是在大型的區域網路中用作主幹線路。但隨著成本的降低，在不遠的未來，光纖到樓、到戶，甚至會延伸到桌面，給我們帶來全新的高速體驗。
具體介紹
配線架網線又叫雙絞線，就是八條線兩兩相交。
有八種顏色。分別是：
白橙、橙、白綠、藍、白藍、綠、白棕、棕。
按上述順序連線的稱之為A線序。
白綠、綠、白橙、藍、白藍、橙、白棕、棕。（這是B線序）
雖然有八條線，但是實際上只有四條有用。他們是：白橙、橙、白綠、綠。
雙絞線視頻傳輸器，採用普通UTP網路雙絞線，同時傳輸網路、視頻、音頻、PTZ控制信號、甚至直流電源信號，
使用戶大幅節省監控線材成，最高可達75%，一根網路線雙絞線等於4路監控線路。高密度的線材結構，也大量減少了布線工程量。
遵照結構化綜合布線規範施工，事後端設備更集中管理、使傳輸線路更易維護、使用連線埠更加美觀實用。強勁的1200M彩色傳輸能力，使產品配合絕大多數監控項目。性能媲美同軸電纜。
套用場合：
智慧型樓宇/智慧型小區監控
寫字樓/醫院/監獄/學校/倉庫等場地監控
高速公路收費站視頻監控系統
遠程視頻監控分散式前端匯集傳輸系統
線序不同:
直通線：
兩邊都是568A，或者568B
交叉線：
一邊是568A，一邊是568B
568A：
綠白，綠，橙白，藍，藍白，橙，棕白，棕
568B：
橙白，橙，綠白，藍，藍白，綠，棕白，棕
知名品牌
（1）安普AMP
（2）康普
（3）IBM
（4）奮進達
（5）西蒙
等等……
