定義
信息化建設的突飛猛進，人們對於數據、語音、圖像等多媒體通信的需求日益旺盛，乙太網寬頻接入方式因此被提到了越來越重要的位置。但是傳統的5類線電纜只能將乙太網電信號傳輸100米，在傳輸距離和覆蓋範圍方面已不能適應實際網路環境的需要。與此同時，光纖通信以其信息容量大、保密性好、重量輕、體積小、無中繼、傳輸距離長等優點得到了廣泛的套用，光纖收發器正是利用了光纖這一高速傳播介質很好的解決了乙太網在傳輸方面的問題。在一些規模較大的企業，網路建設時直接使用光纖為傳輸介質建立骨幹網，而內部區域網路的傳輸介質一般為銅線，如何實現區域網路同光纖主幹網相連呢？這就需要在不同連線埠、不同線形、不同光纖間進行轉換並保證連結質量。光纖收發器的出現，將雙絞線電信號和光信號進行相互轉換，確保了數據包在兩個網路間順暢傳輸，同時它將網路的傳輸距離極限從銅線的100米擴展到100公里（單模光纖）。企業在進行信息化基礎建設時，通常更多地關注路由器、交換機乃至網卡等用於節點數據交換的網路設備，卻往往忽略介質轉換這種非網路核心必不可少的設備。特別是在一些要求信息化程度高、數據流量較大的政府機構和企業，網路建設時需要直接上連到以光纖為傳輸介質的骨幹網，而企業內部區域網路的傳輸介質一般為銅線，確保數據包在不同網路間順暢傳輸的介質轉換設備成為必需品。
收發器作用
光纖收發器一般套用在乙太網電纜無法覆蓋、必須使用光纖來延長傳輸距離的實際網路環境中，同時在幫助把光纖最後一公里線路連線到城域網和更外層的網路上也發揮了巨大的作用。有了光纖收發器，也為需要將系統從銅線升級到光纖，為缺少資金、人力或時間的用戶提供了一種廉價的方案。光纖收發器的作用是，將我們要傳送的電信號轉換成光信號，並傳送出去，同時，能將接收到的光信號轉換成電信號，輸入到我們的接收端。
主流製造商
1，華為技術|HuaweiTECH
2，北億纖通|F-toneNetworks
3，思科系統|CiscoSystems
4，華三通信|H3C
5，烽火通信|Fiberhome
7，羅傑康
8，赫斯曼
基本特點

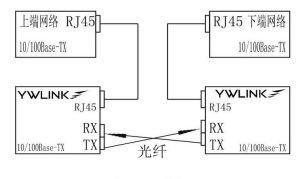

網路連線簡圖2．對網路協定完全透明。
3．採用專用ASIC晶片實現數據線速轉發。
4．機架型設備可提供熱拔插功能，便於維護和無間斷升級。
5．可網管設備能提供網路診斷、升級、狀態報告、異常情況報告及控制等功能，能提供完整的操作日誌和報警日誌。
6．設備多採用1+1的電源設計，支持超寬電源電壓，實現電源保護和自動切換。
7．支持超寬的工作溫度範圍。
8．支持齊全的傳輸距離（0～120公里）
分類
國外和國內生產光纖收發器的廠商很多，產品線也極為豐富。為了保證與其他廠家的網卡、中繼器、集線器和交換機等網路設備的完全兼容，光纖收發器產品必須嚴格符合10Base-T、100Base-TX、100Base-FX、IEEE802.3和IEEE802.3u等乙太網標準，除此之外，在EMC防電磁輻射方面應符合FCCPart15。時下由於國內各大運營商正在大力建設小區網、校園網和企業網，因此光纖收發器產品的用量也在不斷提高，以更好地滿足接入網的建設需要。
按光纖性質分類
單模光纖收發器：傳輸距離20公里至120公里
多模光纖收發器：傳輸距離2公里到5公里
如5公里光纖收發器的發射功率一般在-20～-14db之間，接收靈敏度為-30db，使用1310nm的波長；而120公里光纖收發器的發射功率多在-5～0dB之間，接收靈敏度為-38dB，使用1550nm的波長。
按所需光纖分類
單纖光纖收發器：接收傳送的數據在一根光纖上傳輸
雙纖光纖收發器：接收傳送的數據在一對光纖上傳輸
雙纖收發器網路連線簡圖
雙纖收發器網路連線簡圖(2張)
顧名思義，單纖設備可以節省一半的
光纖，即在一根光纖上實現數據的接收和傳送，在光纖資源緊張的地方十分適用。這類產品採用了波分復用的技術，使用的波長多為1310nm和1550nm。但由於單纖收發器產品沒有統一國際標準，因此不同廠商產品在互聯互通時可能會存在不兼容的情況。另外由於使用了波分復用，單纖收發器產品普遍存在信號衰耗大的特點。
按工作層次/速率分類
100M乙太網光纖收發器：工作在物理層
10/100M自適應乙太網光纖收發器：工作在數據鏈路層
按工作層次/速率來分，可以分為單10M、100M的光纖收發器、10/100M自適應的光纖收發器和1000M光纖收發器。其中單10M和100M的收發器產品工作在物理層，在這一層工作的收發器產品是按位來轉發數據。該轉發方式具有轉發速度快、通透率高、時延低等方面的優勢，適合套用於速率固定的鏈路上，同時由於此類設備在正常通信前沒有一個自協商的過程，因此在兼容性和穩定性方面做得更好。
按結構分類
桌面式（獨立式）光纖收發器：獨立式用戶端設備
機架式（模組化）光纖收發器：安裝於十六槽機箱，採用集中供電方式
按結構來分，可以分為桌面式（獨立式）光纖收發器和機架式光纖收發器。桌面式光纖收發器適合於單個用戶使用，如滿足樓道中單台交換機的上聯。機架式（模組化）光纖收發器適用於多用戶的匯聚，目前國內的機架多為16槽產品，即一個機架中最多可加插16個模組式光纖收發器。
按管理類型分類
非網管型乙太網光纖收發器：即插即用，通過硬體撥碼開關設定電口工作模式
網管型乙太網光纖收發器：支持電信級網路管理
按網管來分
可以分為非網管型光纖收發器和網管型光纖收發器。大多數運營商都希望自己網路中的所有設備均能做到可遠程網管的程度，光纖收發器產品與交換機、路由器一樣也逐步向這個方向發展。對於可網管的光纖收發器還可以細分為局端可網管和用戶端可網管。局端可網管的光纖收發器主要是機架式產品，大多採用主從式的管理結構，主網管模組一方面需要輪詢自己機架上的網管信息，另一方面還需收集所有從子架上的信息，然後匯總並提交給網管伺服器。如武漢烽火網路所提供的OL200系列網管型光纖收發器產品支持1（主）+9（從）的網管結構，一次性最多可管理150個光纖收發器。
用戶端網管主要可以分為三種方式：第一種是在局端和客戶端設備之間運行特定的協定，協定負責向局端傳送客戶端的狀態信息，通過局端設備的CPU來處理這些狀態信息，並提交給網管伺服器；第二種是局端的光纖收發器可以檢測到光口上的光功率，因此當光路上出現問題時可根據光功率來判斷是光纖上的問題還是用戶端設備的故障；第三種是在用戶端的光纖收發器上加裝主控CPU，這樣網管系統一方面可以監控到用戶端設備的工作狀態，另外還可以實現遠程配置和遠程重啟。在這三種用戶端網管方式中，前兩種嚴格來說只是對用戶端設備進行遠程監控，而第三種才是真正的遠程網管。但由於第三種方式在用戶端添加了CPU，從而也增加了用戶端設備的成本，因此在價格方面前兩種方式會更具優勢一些。隨著運營商對設備網管的需求愈來愈多，相信光纖收發器的網管將日趨實用和智慧型。
按電源分類
內置電源光纖收發器：內置開關電源為電信級電源；外置電源光纖收發器：外置變壓器電源多使用在民用設備上。
按工作方式來分
全雙工方式（fullduplex）是指當數據的傳送和接收分流，分別由兩根不同的傳輸線傳送時，通信雙方都能在同一時刻進行傳送和接收操作，這樣的傳送方式就是全雙工制，如圖1所示。在全雙工方式下，通信系統的每一端都設定了傳送器和接收器，因此，能控制數據同時在兩個方向上傳送。全雙工方式無需進行方向的切換，因此，沒有切換操作所產生的時間延遲。
半雙工方式（halfduplex）是指使用同一根傳輸線既作接收又作傳送，雖然數據可以在兩個方向上傳送，但通信雙方不能同時收發數據，這樣的傳送方式就是半雙工制。採用半雙工方式時，通信系統每一端的傳送器和接收器，通過收/發開關轉接到通信線上，進行方向的切換，因此，會產生時間延遲。
產品特點
光纖收發器通常具有以下基本特點：
1．提供超低時延的數據傳輸。
2．對網路協定完全透明。
3．採用專用ASIC晶片實現數據線速轉發。可程式ASIC將多項功能集中到一個晶片上，具有設計簡單、可靠性高、電源消耗少等優點，能使設備得到更高的性能和更低的成本。
4．機架型設備可提供熱拔插功能，便於維護和無間斷升級。
5．可網管設備能提供網路診斷、升級、狀態報告、異常情況報告及控制等功能，能提供完整的操作日誌和報警日誌。
6．設備多採用1+1的電源設計，支持超寬電源電壓，實現電源保護和自動切換。
7．支持超寬的工作溫度範圍。
8．支持齊全的傳輸距離（0～120公里）。
優勢
提到光纖收發器，人們常常不免會將光纖收發器與帶光口的交換機進行比較，下面主要談一下光纖收發器相對於光口交換機的優勢。
首先，光纖收發器加普通交換機在價格上遠遠比光口交換機便宜，特別是有些光口交換機在加插光模組後會損失一個甚至幾個電口，這樣可以使運營商在很大程度上減少前期投資。
其次，由於交換機的光模組大多沒有統一標準，因此光模組一旦損壞就需要從原廠商用相同的模組更換，這樣給後期的維護帶來很大的麻煩。但光纖收發器不同廠商的設備之間在互連互通上已沒有問題，因此一旦損壞也可以用其他廠商的產品替代，維護起來非常容易。
還有，光纖收發器比光口交換機在傳輸距離上產品更加齊全。當然光口交換機在很多方面上也具有優勢，如可統一管理、統一供電等，這裡就不再討論了。
發展趨勢
光纖收發器產品在不斷的發展和完善中，用戶對設備也提出了很多新的要求。
首先，當今的光纖收發器產品還不夠智慧型。舉個例子，當光纖收發器的光路斷掉後，大多數產品另一端的電口仍然會保持開啟狀態，因此上層設備如路由器、交換機等依然還是會繼續向該電口發包，導致數據不可達。希望廣大設備提供商能在光纖收發器上實現自動切換，當光路DOWN掉後，電口自動向上報警，並阻止上層設備繼續向該連線埠傳送數據，啟用冗餘鏈路以保證業務不中斷。
其次，光纖收發器本身應能更好地適應實際的網路環境。在實際工程中，光纖收發器的使用場所多為樓道內或室外，供電情況十分複雜，這就需要各個廠商的設備最好能支持超寬的電源電壓，以適應不穩定的供電狀況。同時由於國內很多地區會出現超高溫和超低溫的天氣情況，雷擊和電磁干擾的影響也是實際存在的，所有這些對收發器這種室外設備的影響都非常大，這就要求設備提供商在關鍵元器件的採用、電路布板和焊接以及結構設計上都必須精心嚴格。
此外，在網管控制方面，用戶大都希望所有網路設備能通過統一的網管平台來進行遠程的管理，即能夠將光纖收發器的MIB庫導入到整個網管信息資料庫中。因此在產品研發中需保證網管信息的標準化和兼容性。
光纖收發器在數據傳輸上打破了乙太網電纜的百米局限性，依靠高性能的交換晶片和大容量的快取，在真正實現無阻塞傳輸交換性能的同時，還提供了平衡流量、隔離衝突和檢測差錯等功能，保證數據傳輸時的高安全性和穩定性。因此在很長一段時間內光纖收發器產品仍將是實際網路組建中不可缺少的一部分，相信今後的光纖收發器會朝著高智慧型、高穩定性、可網管、低成本的方向繼續發展。
如何選擇
由於光纖收發器（FiberConverter）為區域網路連線器設備之一，所以必須考慮與周邊環境相互兼容性的配合，及本身產品的穩定性、可靠性，反之：價格再低，也無法得到客戶的青睞！
1、本身是否支持全雙工及半雙工？
市場上有些晶片只能使用全雙工環境，無法支持半雙工，如接到其他品牌的交換機（SWITCH）或集線器（HUB），而它又使用半雙工模式，則一定會造成嚴重的衝突及丟包。
2．是否與其它光纖收發器做過連線測試？
市面上的光纖收發器收發器越來越多，不同品牌的收發器相互的兼容性事前沒做過測試則會產生丟包、傳輸時間過長、忽快忽慢等現象。
3、是否有防範丟包的安全裝置？
有些廠商在製造光纖收發器收發器時，為了降低成本，往往採用暫存器（Register）數據傳輸模式，這種方式最大的缺點就是傳輸時不穩定、丟包，而最好的就是採用緩衝線路設計，可安全避免數據丟包。
4、溫度適應能力？
光纖收發器本身使用時會產生高熱，溫度過高時（不能大於85°C），光纖收發器是否工作正常？是非常值得客戶考慮的因素！
5、是否有符合IEEE802.3u標準？
光纖收發器如符合IEEE802.3標準，即delaytime控制在46bit，如超過46bit時，則表示光纖收發器所傳輸的距離會縮短！！
基本連線方式
環形骨幹網
環形骨幹網是利用SPANNINGTREE特性構建城域範圍內的骨幹，這種結構可以變形為網狀結構，適合於城域網上高密度的中心小區，形成容錯的核心骨幹網路。環形骨幹網對IEEE.1Q及ISL網路特性的支持，可以保證兼容於絕大多數主流的骨幹網路，如跨交換機的VLAN、TRUNK等功能。環形骨幹網可為金融、政府、教育等行業組建寬頻虛擬專網。
鏈形骨幹網
鏈形骨幹網利用鏈形的聯接可以節省大量的骨幹光線數量，適合於在城市的邊緣及所屬郊縣地區構造高頻寬低價位的骨幹網路，該模式同時可用於高速公路、輸油、輸電線路等環境。鏈形骨幹網對IEEE802.1Q及ISL網路特性的支持，可以保證兼容於絕大多數的骨幹網路，可為金融、政府、教育等行業組建寬頻虛擬專網。鏈形骨幹網是可以提供圖像、語音、數據及實時監控綜合傳輸的多媒體網路。
用戶接入系統
用戶接入系統利用10Mbps/100Mbps自適應及10Mbps/100Mbps自動轉換功能，可以聯接任意的用戶端設備，無需準備多種光纖收發器，可為網路提供平滑的升級方案。同時利用半雙工/全雙工自適應及半雙工/全雙工自動轉換功能，可以在用戶端配置廉價的半雙工HUB，幾十倍的降低用戶端的組網成本，提高網路運營商的競爭力。
常見問題
1.Power燈不亮
電源故障
2.LOS燈亮必有以下故障：
（a）從機房到用戶端的光纜已經斷了；
（b)SC尾纖與光纖收發器的插槽沒有插好或者已經斷開。
3.Link燈不亮可能有如下情況：
（a）檢查光纖線路是否斷路
（b)檢查光纖線路是否損耗過大，超過設備接收範圍
（c)檢查光纖接口是否連線正確，本地的TX與遠方的RX連線，遠方的TX與本地的RX連線。
（d）檢查光纖連線器是否完好插入設備接口，跳線類型是否與設備接口匹配，設備類型是否與光纖匹配，設備傳輸長度是否與距離匹配。
3.電路Link燈不亮故障可能有如下情況：
（a）檢查網線是否斷路
（b)檢查連線類型是否匹配：網卡與路由器等設備使用交叉線，交換機，集線器等設備使用直通線。
（c)檢查設備傳輸速率是否匹配
5.網路丟包嚴重可能故障如下：
（a）收發器的電連線埠與網路設備接口，或兩端設備接口的雙工模式不匹配。
（b）雙絞線與RJ-45頭有問題，進行檢測
（c）光纖連線問題，跳線是否對準設備接口，尾纖與跳線及耦合器類型是否匹配等。
6.光纖收發器連線後兩端不能通信
（a）光纖接反了，TX和RX所接光纖對調
（b)RJ45接口與外接設備連線不正確（注意直通與絞接）
光纖接口（陶瓷插芯）不匹配，此故障主要體現在100M帶光電互控功能的收發器上，如APC插芯的尾纖接到PC插芯的收發器上將不能正常通信，但接非光電互控收發器沒有影響。
7.時通時斷現象
（a）可能為光路衰減太大，此時可用光功率計測量接收端的光功率，如果在接收靈敏度範圍附近，1-2dB範圍之內可基本判斷為光路故障
（b）可能為與收發器連線的交換機故障，此時把交換機換成PC，即兩台收發器直接與PC連線，兩端對PING，如未出現時通時斷現象可基本判斷為交換機故障
（c）可能為收發器故障，此時可把收發器兩端接PC（不要通過交換機），兩端對PING沒問題後，從一端向另一端傳送一個較大檔案（100M）以上，觀察它的速度，如速度很慢（200M以下的檔案傳送15分鐘以上），可基本判斷為收發器故障。
8.通信一段時間後當機，即不能通信，重起後恢復正常
此現象一般由交換機引起，交換機會對所有接收到的數據進行CRC錯誤檢測和長度校驗，檢查出有錯誤的包將丟棄，正確的包將轉發出去。但這個過程中有些有錯誤的包在CRC錯誤檢測和長度校驗中都檢測不出來，這樣的包在轉發過程中將不會被傳送出去，也不會被丟棄，它們將會堆積在動態快取（buffer）中，永遠無法傳送出去，等到buffer中堆積滿了，就會造成交換機當機的現象。因為此時重起收發器或重起交換機都可以使通信恢復正常，所以用戶通常都會認為是收發器的問題。
9.收發器測試方法如果發現收發器連線有問題，請按以下方法進行測試，以便找出故障原因
雙纖收發器網路連線簡圖
雙纖收發器網路連線簡圖(3張)
（a)近端測試：
兩端電腦對PING，如可以PING通的話證明光纖收發器沒有問題。如近端測試都不能通信則可判斷為光纖收發器故障。
（b)遠端測試：
兩端電腦對PING，如PING不通則必須檢查光路連線是否正常及光纖收發器的發射和接收功率是否在允許的範圍內。如能PING通則證明光路連線正常。即可判斷故障問題出在交換機上。
（c)遠端測試判斷故障點：
先把一端接交換機，兩端對PING，如無故障則可判斷為另一台交換機的故障。
光纖收發器技術發展
光纖收發器水平已經非常完善了，返修率相當的低，廠家一般可以承諾三年包換，終身保修。
套用範圍
本質上光纖收發器只是完成不同介質間的數據轉換，可以實現0-120Km內兩台交換機或計算機之間的連線，但實際套用卻有著更多的擴展。
1、實現交換機之間的互聯。
2、實現交換機和計算機之間的互聯。
3、實現計算機之間的互聯。
4、傳輸中繼：當實際傳輸距離超過收發器的標稱傳輸距離，特別是實際傳輸距離超過120Km的時候，在現場條件允許的情況下，採用2台收發器背對背進行中繼或採用光-光轉換器進行中繼，是一種很經濟有效的解決方案。
5、單多模轉換：當網路間出現需要單多模光纖連線時，可以用1台單多模轉換器進行連線，解決了單多模光纖轉換的問題。
6、波分復用傳輸：當長距離光纜資源不足，為了提高光纜的使用率，降低造價，可將收發器和波分復用器配合使用，讓兩路信息在同一對光纖上傳輸。
選購原則
在實際的採購中，企業考慮的一個重要的因素是價格，特別是中小型的企業和SOHO辦公。我們認為，幾百元的產品足以滿足一般的企業的需求了，除非是特殊的行業，例如電信、軍事等。當然，除價格外同時還必須考慮產品與周邊環境相容性的配合及產品本身的穩定性、可靠性，否則價格再低，買了也沒有用。為了使大家能挑到好的產品，把一些採購要點羅列如下：
（1）看看它本身是否可支持全雙工及半雙工，因為市面上有些晶片，只能使用全雙工環境，無法支持半雙工，若接至其他品牌的交換機（N-WaySwitch）或集線器（HUB），其又使用半雙工模式，則一定會造成嚴重的衝撞及丟包。
（2）看看它是否與其他光纖接頭做過連線測試，市面上的光纖收發器收發器愈來愈多，如不同品牌的收發器相互的兼容性事前沒做過測試則也會產生丟包、傳輸時間過長、忽快忽慢等現象。
（3）看看它有否防範丟包的安全裝置，因為很多廠商在製作光纖收發器時，為了減低成本，往往採用暫存器（Register）數據傳輸模式，這種方式最大的缺點，就是數據傳輸時會不穩，造成丟包，而最佳的方式就是採用緩衝線路設計，可安全避免數據丟包。
（4）看看產品是否有做溫度測試，因為光纖收發器本身使用時會產生高熱，再加上其安裝的環境通常在戶外，故溫度過高時（不能大於50°C），光纖收發器是否可正常運作，是用戶非常重要考慮的因素！允許的最高工作溫度是多少？對於一給需要長期運行的設備此項非常值得我們關注！
（5）看看產品是否有符合IEEE802.3標準？光纖收發器如符合IEEE802.3標準，如果不符合該標準，那么肯定會存在兼容性的問題。
（6）衡量一下廠家的售後服務，試想一下，如果你的設備壞了，廠家幾天都沒有解決問題，你的損失是多少啊？所以為了使售後服務能及時及早的回響，建議大家選擇當地區具有實力雄厚、技術力量高超、信譽良好的專業公司。也只有專業公司的技術工程師排除故障的經驗比較豐富、檢測故障的工具比較先進！
（7）選購時仔細觀察產品的外型，看看產品的光纖模組外殼有否舊、有否光澤又或者是有否磨損痕跡。現今市場上有不少廠商為了謀取暴利，在光纖收發器、光纖交換機等設備上使用了二手或舊的光纖模組，使用這些二手光纖模組的產品，對網路傳輸造成極大的隱患，如：光纖模組的光路受到污染，對信號傳輸必定受到影響，傳輸質量的下降。而傳輸質量下降，對接收的靈敏度也造成降低，也會造成數據丟包的現象。再加上使用了二手的光纖模組，在使用壽命上也會打了折扣，隨時出現零件失效等情況。
注意事項
光纖收發器有多種不同的分類，而實際使用中大多注意的是按光纖接頭不同而區分的類別：SC接頭光纖收發器和FC/ST接頭光纖收發器。
在使用光纖收發器連線不同的設備時，必須注意使用的連線埠不同。
1、光纖收發器到100BASE-TX設備（交換機，集線器）的連線：
確認雙絞線的長度最長不超過100米；
連線雙絞線的一端到光纖收發器的RJ-45口（Uplink口），另一端到100BASE-TX設（交換機，集線器）的RJ-45口（普通口）。
2、光纖收發器到100BASE-TX設備（網卡）的連線：
確認雙絞線的長度最長不超過100米；
連線雙絞線的一端到光纖收發器的RJ-45口（100BASE-TX口），另一端到網卡的RJ-45口。
3、光纖收發器到100BASE-FX的連線：
確認光纖長度沒有超出設備能提供的距離範圍；
光纖的一端連光纖收發器的SC/FC/ST接頭，另一端連線100BASE-FX設備的SC/ST接頭。
另外需要補充的是很多用戶在使用光纖收發器時認為：只要光纖的長度在單模光纖或多模光纖所能支持的最大距離內就可以正常使用。其實這是一種錯誤的認識，這種認識只有在連線的設備都是全雙工的設備時才是正確的，當有半雙工的設備時，光纖的傳輸距離就有一定的限制了。
選擇
在乙太網光纖收發器設計中，元器件的選擇舉足輕重，它決定了產品的性能、壽命和成本。光電介質
轉換晶片（OEMC）是整個收發器的核心。選擇介質轉換晶片是乙太網光纖收發器設計的第一步，也是非常重
要的一步。它的選擇直接影響和決定了其它元器件的選擇。
光電介質轉換晶片的主要性能指標有：
1．網管功能
網路管理是網路可靠性的保證，是提高網路效益的方式，網路管理的運行、管理、維護等功能可以大
大增加網路的可用時間，提高網路的利用率、網路性能、服務質量、安全性和經濟效益。但研製有網管功
能的乙太網光纖收發器所需的人力、物力遠遠超過無網管的同類產品，主要表現在：
（1）硬體投資。乙太網光纖收發器網管功能的實現需要在收發器電路板上配置網管信息處理單元來處理網
管信息，該單元利用介質轉換晶片的管理接口獲取管理信息。管理信息與網路上的普通數據共用數據通道
。帶網管功能的乙太網光纖收發器，元器件種類及數量多於無網管的同類產品，相應地，布線複雜，開發
周期長。烽火網路公司長期致力於光纖收發器產品的開發，為了最佳化產品的設計，使產品更加穩定，增強
產品功能，自主開發了光纖收發器介質轉換晶片，使產品的集成度更高，有效地減少了因多種晶片之間協
同工作所造成的不穩定因素。新開發的晶片具有光纖線路質量線上測試、故障定位、ACL等很多實用性很
強的功能，既能有效的保護用戶投資，又能將極大地減少用戶的維護成本。
（2）軟體投資。有網管功能乙太網光纖收發器的研發工作除了硬體布線外，軟體編程更為重要。網管
軟體的開發工作量較大，包括圖形化用戶接口部分、網管模組嵌入式系統部分、收發器電路板上網管信息
處理單元部分。其中網管模組嵌入式系統尤為複雜，研發門檻較高，需要使用嵌入式作業系統，如
VxWorks，linux等。需要完成SNMP代理，telnet、web等複雜軟體工作。
（3）調試工作。有網管功能乙太網光纖收發器的調試工作包括兩部分：軟體調試和硬體調試。在調試
過程中，電路板布線、元器件性能、元器件焊接、PCB板質量、環境條件以及軟體編程中的任一因素都會
影響乙太網光纖收發器的性能。調試人員必須具備綜合素質，全面考慮收發器出現故障的各種因素。
（4）人員的投入。普通乙太網光纖收發器的設計只需一個硬體工程師便可完成。有網管功能的乙太網
光纖收發器的設計工作除了需要硬體工程師完成電路板布線外，還需要眾多軟體工程師完成網路管理的編
程，而且要求軟硬體設計者密切配合。
2．兼容性
OEMC應支持IEEE802、CISCOISL等常用網路通信標準，以保證乙太網光纖收發器有良好的兼容性。
3．環境要求
a.輸入輸出電壓。OEMC的工作電壓多為5伏或3.3伏，但乙太網光纖收發器上另一個重要的器件——
光收發一體模組的工作電壓絕大多數為5伏。若兩者工作電壓不一致，則會增加PCB板布線的複雜程度。
b.工作溫度。在選擇OEMC的工作溫度時，開發人員需從最不利的條件出發並留有餘地，比如夏天最
高氣溫達40℃，而乙太網光纖收發器機箱內部因為各種元器件尤其是OEMC發熱。因此，乙太網光纖收發器
工作溫度的上限指標一般不應低於50℃。
光纖收發器的分類
隨著光纖收發器產品的多樣化發展，其分類方法也各異，但各種分類方法之間又有著一定的關聯。
按速率來分
可以分為單10M、100M、1000M的光纖收發器、10/100M自適應、10/100/1000M自適應的光纖收發器。
其中多數單10M、100M和1000M的收發器產品工作在物理層，在這一層工作的收發器產品是按位來轉發數據。
該轉發方式具有轉發速度快、時延低等方面的優勢，適合套用於速率固定的鏈路上。而10/100M、10/100/1000M光纖收發器是工作在數據鏈路層，使用存儲轉發的機制，這樣轉發機制對接收到的每一個數據包都要讀取它的源MAC地址、目的MAC地址和數據淨荷，並在完成CRC循環冗餘校驗以後才將該數據包轉發出去。
存儲轉發的好處一來可以防止一些錯誤的幀在網路中傳播，占用寶貴的網路資源，同時還可以很好地防止由於網路擁塞造成的數據包丟失，當數據鏈路飽和時存儲轉發可以將無法轉發的數據先放在收發器的快取中，等待網路空閒時再進行轉發。這樣既減少了數據衝突的可能又保證了數據傳輸的可靠性，因此10/100M、10/100/1000M的光纖收發器適合於工作在速率不固定的鏈路上。
按工作方式來分
如上所述，可以分為工作在物理層的光纖收發器和工作在數據鏈路層的光纖收發器。
按結構來分
可以分為桌面式（獨立式）光纖收發器和機架式光纖收發器。桌面式光纖收發器適合於單個用戶使用（及內置電源收發器和外置電源收發器），如滿足樓道中單台交換機的上聯。機架式光纖收發器適用於多用戶的匯聚，如小區的中心機房必須滿足小區內所有交換機的上聯，使用機架便於實現對所有模組型光纖收發器的統一管理和統一供電，邦聯通信的光纖收發器機架為16槽產品，即一個機架中最多可加插16個模組式光纖收發器。
按光纖來分
可以分為多模光纖收發器和單模光纖收發器。由於使用的光纖不同，收發器所能傳輸的距離也不一樣
，多模收發器一般的傳輸距離在2公里到5公里之間，而單模收發器覆蓋的範圍可以從20公里至120公里。
需要指出的是因傳輸距離的不同，光纖收發器本身的發射功率、接收靈敏度和使用波長也會不一樣。如5
公里光纖收發器的發射功率一般在-20～-14db之間，接收靈敏度為-30db，使用1310nm的波長；而120公里
光纖收發器的發射功率多在-3～0dB之間，接收靈敏度小於-36dB，使用1550nm的波長。
按光纖數量來分
可以分為單纖光纖收發器和雙纖光纖收發器。顧名思義，單纖設備可以節省一半的光纖，即在一根光
纖上實現數據的接收和傳送，在光纖資源緊張的地方十分適用。這類產品採用了波分復用的技術，使用的
波長多為1310nm和1550nm。隨著單纖光纖收發器使用的不斷增多，產品已經成熟穩定。
按電源來分
可以分為內置電源和外置電源兩種。其中內置開關電源為電信級電源，而外置變壓器電源多使用在民
用設備上。前者的優勢在於能支持超寬的電源電壓，更好地實現穩壓、濾波和設備電源保護，減少機械式
接觸造成的外置故障點；後者的優勢在於設備體積小巧和價格便宜。
另外從設備供電電壓類型來分，有交流220V、110V、60V；直流-48V、24V等。
按網管來分
可以分為網管型光纖收發器和非網管型光纖收發器。隨著網路向著可運營可管理的方向發展，大多數
運營商都希望自己網路中的所有設備均能做到可遠程網管的程度，光纖收發器產品與交換機、路由器一樣
也逐步向這個方向發展。對於可網管的光纖收發器還可以細分為局端可網管和用戶端可網管。局端可網管
的光纖收發器主要是機架式產品，多採用主從式的管理結構，即一個主網管模組可串聯N個從網管模組，
每個從網管模組定期輪詢它所在子架上所有光纖收發器的狀態信息，向主網管模組提交。主網管模組一方
面需要輪詢自己機架上的網管信息，另一方面還需收集所有從子架上的信息，然後匯總並提交給網管服務
器。
含義
光纖收發器有6個LED指示燈，它們顯示了收發器的工作狀態，根據LED所示，就能判斷出收發器是否工作正常和可能有什麼問題，從而能幫助找出故障。它們的作用分別如下所述：
PWR：燈亮表示DC5V電源工作正常
FX100：燈亮表示光纖傳輸速率為100Mbps
FXLink/Act：燈長亮表示光纖鏈路連線正確；燈閃亮表示光纖中有數據在傳輸
FDX：燈亮表示光纖以全雙工方式傳輸數據
TX100：燈亮表示雙絞線傳輸速率為100Mbps；燈不亮表示雙絞線傳輸速率為10Mbps
TXLink/Act：燈長亮表示雙絞線鏈路連線確；燈閃亮表示雙絞線中有數據在傳輸
圖片

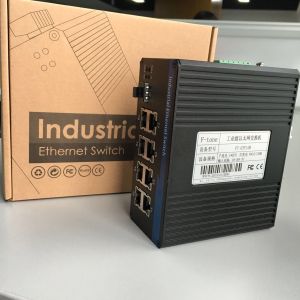

工業級光纖收發器 計算機術語4
