分類
集線器 有源HUB與無源HUB的區別就在於它能對信號放大或再生，這樣它就延長了兩台主機間的有效傳輸距離；
智慧型HUB除具備有源HUB所有的功能外，還有網路管理及路由功能。在智慧型HUB網路中，不是每台機器都能收到信號，只有與信號目的地址相同地址連線埠計算機才能收到。有些智慧型HUB可自行選擇最佳路徑，這就對網路有很好的管理。
按其它方法還有很多種類，如10M、100M、10/100M自適應HUB等等，這裡就不一一介紹了。總之，現在的市場價格貴不到那去，儘量買好一點的。
如果我們經常接觸網路，對作為構建區域網路的基礎設備集線器應該不會陌生，但是對於集線器背後各方面的知識，我們又知道多少呢？
“ USB HUB”由“USB”和”hub“兩部分 USB HUB第一、USB是英文Universal SerialBus的縮寫，中文就是“通用串列匯流排”，也稱通用串聯接口。第二、HUB是大家常說的集線器，它套用於使用星型拓撲結構的網路中，連線多個計算機或網路設備。USB HUB，一種可以將一個USB接口擴展為多個（通常為4個），並可以使這些接口同時使用的裝置。
集線器（HUB）屬於數據通信系統中的基礎設備，它和雙絞線等傳輸介質一樣，是一種不需任何軟體支持或只需很少管理軟體管理的硬體設備。它被廣泛套用到各種場合。集線器工作在區域網路(LAN)環境，套用於 OSI 參考模型第一層，因此又被稱為物理層設備。集線器內部採用了電器互聯，當維護 LAN的環境是 邏輯匯流排或 環型結構時，完全可以用集線器建立一個物理上的星型或樹型網路結構。在這方面，集線器所起的作用相當於多連線埠的中繼器。其實，集線器實際上就是中繼器的一種，其區別僅在於集線器能夠提供更多的連線埠服務，所以集線器又叫多口中繼器。

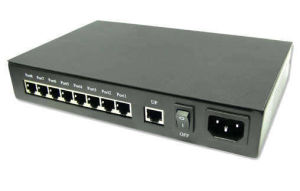

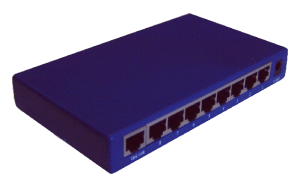

普通集線器外部板面結構非常簡單。比如 D--Link最簡單的10BASE~T EthernetHub集線器是個長方體，背面有交流電源插座和開關、一個AUI接口和一個BNC接口，正面的大部分位置分布有一行17個RJ--45接口。在正面的右邊還有與每個RJ--45接口對應的LED接口指示燈和LED狀態指示燈。高檔集線器從外表上看，與現代路由器或交換式路由器沒有多大區別。尤其是現代雙速自適應乙太網集線器，由於普遍內置有可以實現內部10Mb/s和100Mb/s網段間相互通信的交換模組，使得這類集線器完全可以在以該集線器為節點的網段中，實現各節點之間的通信交換，有時大家也將此類交換式集線器簡單地稱之為交換機，這些都使得初次使用集線器的用戶很難正確地辨別它們。但根據背板接口類型來判別集線器，是一種比較簡單的方法。
工作特點
依據IEEE 802．2協定，集線器功能是隨機選出某一連線埠的設備，並讓它獨占全部頻寬，與集線器的上聯設備(交換機、路由器或伺服器等)進行通信。由此可以看出，集線器在工作時具有以下兩個特點。
首先是Hub只是一個多連線埠的信號放大設備，工作中當一個連線埠接收到數據信號時，由於信號在從源連線埠到Hub的傳輸過程中已有了衰減，所以Hub便將該信號進行整形放大，使被衰減的信號再生(恢復)到傳送時的狀態，緊接著轉發到其他所有處於工作狀態的連線埠上。從Hub的工作方式可以看出，它在網路中只起到信號放大和重發作用，其目的是擴大網路的傳輸範圍，而不具備信號的定向傳送能力，是—個標準的共享式設備。因此有人稱集線器為“傻Hub”或“啞Hub”。
其次是Hub只與它的上聯設備(如上層Hub、交換機或伺服器)進行通信，同層的各連線埠之間不會直接進行通信，而是通過上聯設備再將信息廣播到所有連線埠上。由此可見，即使是在同一Hub的不同兩個連線埠之間進行通信，都必須要經過兩步操作：第一步是將信息上傳到上聯設備；第二步是上聯設備再將該信息廣播到所有連線埠上。
不過，隨著技術的發展和需求的變化，現在的許多Hub在功能上進行了拓寬，不再受這種工作機制的影響。由Hub組成的網路是共享式網路，同時Hub也只能夠在半雙工下工作。
Hub主要用於共享網路的組建，是解決從伺服器直接到桌面最經濟的方案。在交換式網路中，Hub直接與交換機相連，將交換機連線埠的數據送到桌面。使用Hub組網靈活，它處於網路的一個星型結點，對結點相連的工作站進行集中管理，不讓出問題的工作站影響整個網路的正常運行，並且用戶的加入和退出也很自由。
類型
結構功能
AUI收發器 (1)未管理集線器
最簡單的集線器通過乙太網匯流排提供中央網路連線，以星形的形式連線起
來。這稱之為未管理的集線器，只用於很小型的至多12個節點的網路中(在少數情況下，可以更多一些)。未管理的集線器沒有管理軟體或協定來提供網路管理功能，這種集線器可以是無源的，也可以是有源的，有源集線器使用得更多。
(2)堆疊式集線器
堆疊式集線器是稍微複雜一些的集線器。堆疊式集線器最顯著的特徵是8個轉發器可以直接彼此相連。這樣只需簡單地添加集線器並將其連線到已經安裝的集線器上就可以擴展網路，這種方法不僅成本低，而且簡單易行。
(3)底盤集線器
底盤集線器是一種模組化的設備，在其底板電路板上可以插入多種類型的模組。有些集線器帶有冗餘的底板和電源。同時，有些模組允許用戶不必關閉整個集線器便可替換那些失效的模組。集線器的底板給插入模組準備了多條匯流排，這些插入模組可以適應不同的段，如乙太網、快速乙太網、光纖分散式數據接口(Fiber Distributed Data Interface，FDDl)和異步傳輸模式(Asynchronous Transfer Mode，ATM)中。有些集線器還包含有網橋、路由器或交換模組。有源的底盤集線器還可能會有重定時的模組，用來與放大的數據信號關聯。
區域網路類
從區域網路角度來區分，集線器可分為五種不同類型。
(1)單中繼網段集線器
最簡單的集線器，是一類用於最簡單的中繼式LAN網段的集線器，與堆疊式乙太網集線器或令牌環網多站訪問部件(MAU)等類似。
(2)多網段集線器
從單中繼網段集線器直接派生而來，採用集線器背板，這種集線器帶有多箇中繼網段。其主要優點是可以將用戶分布於多箇中繼網段上，以減少每個網段的信息流量負載，網段之間的信息流量一般要求獨立的網橋或路由器。
(3)連線埠交換式集線器
該集成器是在多網段集線器基礎上，將用戶連線埠和多個背板網段之間的連線過程自動化，並通過增加連線埠交換矩陣(PSM)來實現的集線器。PSM可提供一種自動工具，用於將任何外來用戶連線埠連線到集線器背板上的任何中繼網段上。連線埠交換式集線器的主要優點是，可實現移動、增加和修改的自動化特點。
(4)網路互聯集線器
連線埠交換式集線器注重連線埠交換，而網路互聯集線器在背板的多個網段之間可提供一些類型的集成連線，該功能通過一台綜合網橋、路由器或LAN交換機來完成。目前，這類集線器通常都採用機箱形式。
(5)交換式集線器
目前，集線器和交換機之間的界限已變得模糊。交換式集線器有一個核心交換式背板，採用一個純粹的交換系統代替傳統的共享介質中繼網段。此類產品已經上市，並且混合的(中繼/交換)集線器很可能在以後幾年控制這一市場。應該指出，這類集線器和交換機之間的特性幾乎沒有區別。
選擇標準
集線器堆疊連線埠 速度標準
集線器速度的選擇，主要決定於以下3個因素。
(1)上聯設備頻寬
如果上聯設備允許跑100Mbit/s，自然可購買100Mbit/s集線器；否則10Mbit/s集線器應是理想選擇，由於是對於網路連線設備數較少，而且通信流量不是很大的網路來說，10Mbit/s集線器就可以滿足套用需要。
(2)提供的連線連線埠數
由於連線在集線器上的所有站點均爭用同一個上行匯流排，所以連線的連線埠數目越多，就越容易造成衝突。同時，發往集線器任一連線埠的數據將被傳送至與集線器相連的所有連線埠上，連線埠數過多將降低設備有效利用率。依據實踐經驗，一個10Mbit/s集線器所管理的計算機數不宜超過15個，100Mbit/s的不宜超過25個。如果超過，應使用交換機來代替集線器。
(3)套用需求
傳輸的內容不涉及語音、圖像，傳輸量相對較小時，選擇10Mbit/s即可。如果傳輸量較大，且有可能涉及多媒體套用(注意集線器不適於用來傳輸時間敏感性信號，如語音信號)時， 應當選擇100Mbit/s或10/100Mbit/s自適應集線器。10/100Mbit/s自適應集線器的價格一般要比100Mbit/s的高。
拓展要求
當一個集線器提供的連線埠不夠時，一般有以下兩種拓展用戶數目的方法。
(1)堆疊
堆疊是解決單個集線器連線埠不足時的一種方法，但是因為堆疊在一起的多個集線器還是工作在同一個環境下，所以堆疊的層數也不能太多。然而，市面上許多集線器以其堆疊層數比其他品牌的多而作為賣點，如果遇到這種情況，要區別對待：一方面可堆疊層數越多，一般說明集線器的穩定性越高；另一方面可堆疊層數越多，每個用戶實際可享有的頻寬則越小。
(2)級連
級連是在網路中增加用戶數的另一種方法，但是此項功能的使用—般是有條件的，即Hub必須提供可級連的連線埠，此連線埠上常標為“Uplink”或“MDI”的字樣，用此連線埠與其他的Hub進行級連。如果沒有提供專門的連線埠而必須要進行級連時，連線兩個集線器的雙絞線在製作時必須要進行錯線。
提供網管
早期的Hub屬於一種低端的產品，且不可管理。近年來，隨著技術的發展，部分集線器在技術上引進了交換機的功能，可通過增加網管模組實現對集線器的簡單管理(SNMP)，以方便使用。但需要指出的是，儘管同是對SNMP提供支持，不同廠商的模組是不能混用的，同時同一廠商的不同產品的模組也不同。目前提供SNMP功能的Hub其售價較高，如D-Link公司的DEl824非智慧型型24口10Base-T的售價比加裝網管模組後的DEl8241要便宜1000元左右。
外形尺寸
如果網路系統比較簡單，沒有樓宇之間的綜合布線，而且網路內的用戶比較少，如一個家庭、一個或幾個相鄰的辦公室，則沒有必要再考慮Hub的外形尺寸。但是有的時候情況並非如此，例如為了便於對多個Hub進行集中管理，在購買Hub之前已經購置了機櫃，這時在選購Hub時必須要考慮它的外形尺寸，否則Hub無法安裝在機架上。現在市面上的機櫃在設計時一般都遵循19英寸的工業規範，它可安裝大部分的5口、8口、16口和24口的Hub。不過，為了防止意外，在選購時一定注意它是否符合19英寸工作規範，以便在機櫃中安全、集中地進行管理。
品牌和價格
像網卡一樣，目前市面上的Hub基本由美國品牌和中國台灣品牌占據，近來大陸幾家公司也相繼推出了集線器產品。其中高檔Hub主要還是由美國品牌占領，如3COM、Intel、Bay等，它們在設計上比較獨特，一般幾個甚至是每個連線埠配置一個處理器，當然，價格也較高。中國台灣地區的D-Link和Accton占有了中低端Hub的主要份額，大陸的聯想、實達、TPLink等公司分別以雄厚的實力向市場上推出了自己的產品。這些中低檔產品均採用單處理器技術，其外圍電路的設計思想大同小異，實現這些思想的焊接工藝手段也基本相同，價格相差不多，大陸產品相對略便宜些，正日益占據更大的市場份額。近來，隨交換機產品價格的日益下降，集線器市場日益痿縮，不過，在特定的場合，集線器以其低延遲的特點可以用更低的投入帶來更高的效率。交換機不可能完全代替集線器。
故障分析
網路擴展示意圖 集線器(HUB)或交換機(Switch)是區域網路中用得最為普及的設備。一般情況下，它們為用戶查找網路故障提供方便，如通過觀察與HUB(或Switch)連線連線埠的指示燈是否發亮，可以判斷網路連線是否正常。對於10/100/s自適應HUB(或Switch)而言，還可通過連線連線埠指示燈的不同顏色來判斷被連線的電腦是工作在10Mb/s狀態下，還是100Mb/s狀態下。所以，在大多數套用場合，HUB(或Switch)的使用是有利於網路維護的。但是，因為HUB(或Switch)的使用不當或自身損壞，都將給網路的連線帶來問題。
1．集線器在100Mb/s網路中的套用故障
[故障現象]
將網路從10Mb/s升級到100Mb/s後，網路無法正常工作。
[故障分析處理]
在區域網路中，當網路的連線範圍較大時，可通過HUB之間的級聯擴大網路的傳輸距離。在10Mb/s網路中最多可級聯三級，使網路的最大傳輸距離達到500m。但當網路從10Mb/s升級到100Mb/s或新建一個100Mb/s的區域網路時，如果採用普通的方法對100MHUB進行連線將使區域網路無法正常工作。眾所周知，在100Mb/s網路中只允許對兩個100Mb/s的HUB進行級聯，而且兩個100Mb/sHUB之間的連線距離不能大於5m，所以100Mb/s區域網路在使用HUB時最大距離為205m。如果實際連線距離不符合以上要求，網路將無法連線。這一點需引起足夠重視，否則在用戶規劃網路時很容易造成嚴重的錯誤。
2．集線器在進行級聯時的套用故障
[故障現象]
某單位自行組建一個區域網路，使用了兩個16口(還帶一個級聯連線埠)的10M共享式集線器，所有電腦通過HUB與總機房的HUB相連。其中HUB-A通過級聯連線埠連線到HUB-B的第16個連線埠上，HUB-B通過級連連線埠連線到總機房的HUB上，其他連線埠分別連線工作站。整個工作站使用靜態IP位址，其值分別為192．168．0．2、192．168．0．3……依次類推，192．168．0．1分配給NT伺服器使用，每台電腦(包括伺服器)的子網掩碼全部為255．255．255．0。在正式連線伺服器前每設定一台工作站，都使用Ping命令進行測試，結果全部都連通，而且HUB-A所連線的工作站全部也能用Ping命令與HUB-B所連線的工作站相通。但是，當連入了伺服器後，只有HUB-B所連線的工作站能夠登錄伺服器，而HUB-A所連線的工作站卻無法登錄。
[故障分析處理]
通過觀察電腦上網卡的指示燈，以及兩個HUB上各連線埠的指示燈，除發現HUB-B第16個連線埠與HUB-A級聯連線埠對應的指示燈不亮外，所有網卡和其他連線埠的指示燈都均勻發亮，說明電腦與HUB之間的連線均正常，因此問題極有可能是出在HUB-A的級聯連線埠與HUB-B的第16個連線埠上。按照這種情況，開始懷疑在HUB-A的級聯連線埠和HUB-B的第16個連線埠中至少有一個連線埠是壞的。為了進一步確認是否某一連線埠壞掉，可將兩個HUB的位置進行的調換，結果依然如舊。接下來試著把連線HUB-A級聯連線埠的雙絞線插在了HUB-B的別處的一個普通連線埠上，結果問題解決了，網路中所有的工作站都能與伺服器連通，而且兩個HUB所連線的工作站都能相互得到回響。由此可以看出，有些HUB的級聯連線埠和與之緊靠的一個連線埠不是獨立的兩個連線埠，而應屬於同一個連線埠(雖然存在兩個獨立的物理連線埠)。以前的許多HUB是使用了一個撥動開關在兩個連線埠之間進行級聯連線埠的選擇，而在隨後推出的產品中卻省了這個開關，但如果將其中一個連線埠作為級聯連線埠使用，另一個連線埠將無效。
3．HUB經常燒壞
[故障現象]
一台連線兩幢樓的HUB經常燒壞，有時候一個月之中就要壞三四次。
[故障分析處理]
經測試，其中A樓的電源系統已經老化，零線絕對電壓是30V，火線絕對電壓是250V，而用萬用表量電壓還是220V；UB到B樓HUB，則兩個HUB要承受30V的電勢差，很可能因此而損壞。解決的辦法很簡單，只需在A樓的交換機房接一根地線即可。
工作原理
HUB 我們知道，腳踏車道上通常只允許一個行駛方向的車通過，但是在小城鎮，條件有限通常沒有這樣的規定，腳踏車道也很有可能允許兩個行馳方向的車通過，但是必須是不同時刻經過。在集線器中也一樣，雖然各節點與集線器的連線已有各自獨立的通道，但是在集線器內部卻只有一個共同的通道，上、下行數據都必須通過這個共享通道傳送和接收數據，這樣有可能像腳踏車道一樣，當上、下行通道同時有數據傳送時，就可能出現塞車現象。很好理解吧？
正因為集線器的這一不足之處，所以它不能單獨套用於較大網路中（通常是與交換機等設備一起分擔小部分的網路通信負荷），就像在大城市中心不能有腳踏車道一樣，因為網路越大，出現網路碰撞現象的機會就越大。也正因如此，集線器的數據傳輸效率是比較低的，因為它在同一時刻只能有一個方向的數據傳輸，也就是所謂的"單工"方式。如果器網路中要選用集線器作為單一的集線設備，則網路規模最好在10台以內，而且集線器頻寬應為10/100Mbps以上。
集線器除了共享頻寬這一不足之處外，還有一個方面在選擇集線器時必須要考慮到，那就是它的廣播方式。因為集線器屬於純硬體網路底層設備，基本上不具有"智慧型記憶"能力，更別說"學習"能力了。它也不具備交換機所具有的MAC地址表，所以它傳送數據時都是沒有針對性的，而是採用廣播方式傳送。也就是說當它要向某節點傳送數據時，不是直接把數據傳送到目的節點，而是把數據包傳送到與集線器相連的所有節點。
這種廣播傳送數據方式有兩方面不足：（1）用戶數據包向所有節點傳送，很可能帶來數據通信的不安全因素，一些別有用心的人很容易就能非法截獲他人的數據包；（2）由於所有數據包都是向所有節點同時傳送，加上以上所介紹的共享頻寬方式，就更加可能造成網路塞車現象，更加降低了網路執行效率。
常見連線埠
了解了集線器的工作原理後，我們再來了解一下集線器在區域網路中的安裝與連線方法。
接入設備最重要的是它的接口技術，不同的接口套用於不同的套用環境，不同的套用又對應於相應的接口，不僅集線器如此，包括後面將要講到的交換機、路由器等都一樣。集線器的接口相對來說是最簡單的，為了使大家熟練地掌握集線器的各種套用連線，我們有必要對集線器的一些主要接口進行一下認識。
集線器通常都提供三種類型的連線埠，即RJ-45連線埠、BNC連線埠和AUI連線埠，以適用於連線不同類型電纜構建的網路。一些高檔集線器還提供有光纖連線埠和其他類型的連線埠。
RJ-45接口
RJ-45接口可用於連線RJ-45接頭，適用於由雙絞線構建的網路，這種連線埠是最常見的，一般來說乙太網集線器都會提供這種連線埠。我們平常所講的多少口集線器，就是指的具有多少個RJ-45連線埠。
集線器的RJ-45連線埠即可直接連線計算機、網路印表機等終端設備，也可以與其他交換機、集線器等集線設備和路由器進行連線。需要注意的是，當連線至不同設備時，所使用的雙絞線電纜的跳線方法有所不同。具體參見前面介紹的網線製作篇內容介紹。
BNC連線埠
BNC連線埠就是用於與細同軸電纜連線的接口，它一般是通過BNC T型接頭進行連線的.
大多數10Mbit/s集線器都擁有一個BNC連線埠。當集線器同時擁有BNC和RJ-45連線埠時，由於既可通過RJ-45連線埠與雙絞線網路連線，又可通過BNC接口與細纜網路連線，因此，可實現雙絞線和細同軸電纜兩個採用不同通訊傳輸介質的網路之間的連線。這種雙接口的特性可用於兼容原有的細同軸電纜網路（10Base-2），並可實現逐步向主流的雙絞線網路（10Base-T）的過渡，當然還可實現與遠程細同軸電纜網路（少於185米）之間的連線。
同樣，如果兩個網路之間的距離大於100米，使用雙絞線不能實現兩個網路之間的連線時，這時也可以通過集線器的BNC連線埠利用細同軸電纜傳輸將兩個輸網路連線起來，而兩個網路都可以仍採用雙絞線這種廉價、常見的傳輸介質。不過要注意的是這兩個網路之間的距離仍不能大於185m。
AUI連線埠
AUI連線埠可用於連線粗同軸電纜的AUI接頭，因此這種接口用於與粗同軸電纜網路的連線，目前帶有這種接口的集線器比較少，主要是在一些骨幹級集線器中才具備。由於採用粗同軸電纜作為傳輸介質的網路造價較高，且布線較為困難，所以，實踐中真正用於粗同軸電纜進行布線的情況已十分少見。不過，由於單段粗同軸電纜的（10Base-5）所支持的傳輸距離高達500米，因此，完全可以使用粗同軸電纜作為較遠距離網路之間連線的通訊電纜。因此，也可以作為一種廉價的遠程連線解決方案。
藉助於收發器，AUI連線埠也可實現與RJ-45接口、BNC接口甚至光纖接口的連線。當然這種收發器種類還有許多，如RJ-45 toRS-232、RJ-45 to BNC等。不過千萬不要小看這小小的玩意兒，猜一下其價格，我想多數情況下您是會把它看扁了，我第一次購買時也是怎么也想不通的這個價格的，但問了許多家（還真難找），我才明白我得接受這個價格事實。一般來說這種產品，正品的要130元左右，是不是出乎您的意料呢？這種轉接口收發器主要品牌有：D-Link、HP等。這種產品起到一個接口類型轉換的作用（當然不是電纜連線這么簡單，需要通過一定電路來完成的），所以通常稱之為"轉接器"。
堆疊連線埠
這種連線埠當然是只有可堆疊集線器才具備的，它的作用也就是如它的名字一樣，是用來連線兩個可堆疊集線器的。一般來說一個可堆疊集線器中同時具有兩個外觀類似的連線埠：一個標註為"UP"，另一個就標註為"DOWN"，在連線時是用電纜從一個集線器的"UP"連線埠連線到另一個可堆集線器的"DOWN"連線埠上，都是“母”頭，所以連線線端就必須都是"公頭"了，不過這種連線線是購買可堆疊集線器時廠家就會為您提供的，如果損壞或丟失，也可直接在電腦城做一條，只要對商家講明用途即可。
安裝步驟
概述
集線器的安裝相對簡單，尤其是傻瓜集線器，只要將其固定在配線櫃並插上電源線即可。需要連線哪根雙絞線，就把哪根雙絞線的RJ-45頭插入至集線器連線埠即可。智慧型集線器雖然也是固定好就能行使用，不過，如果想實現遠程管理，就必須進行必要的配置，為集線器指定IP位址信息。另外在一些大的網路中一般都採用機架式集線器，這樣就涉及到集線器的機架安裝了。
集線器從結構上來講有機架式和桌機式的兩種，一般部門用的集線器是採用桌面式；企業機房通常採用機架式。機架式集線器便於固定在一個固定的地方，一般是與其它集線器、交換機，還有的與伺服器安裝放在一個機櫃中，這一樣一來一則便於網路的連線與管理，同時也節省上設備所占用的空間。如果您在選購時所選購的是機架式的集線器時，您可以選配集線器機架（一般為廠家提供）。下面我們就來看一下機架式集線器的安裝。
機架式的集線器一般都是與其它設備一起安裝在機櫃中，這些機櫃當然在業界都有相應的結構標準的，特別是在尺寸方面有嚴格的規定（如寬度，1U（單元）的高度等），這樣所有設備都可以方便、美觀地安裝在一起，這就是為什麼集線器裡面空空的，卻非要做得一樣大的原因所在，當然機箱大也有另一方面好處，那就是可以更好地散熱。
在國際標準機櫃從寬度上大致可分19英寸、23英寸和24英寸三類，這主要是根據伺服器機櫃的要求而定的。根據安裝設備數量的不同，還可以選擇不同高度的機櫃。機櫃的高度通常以"U"作為單位，"U"其實就是"Unit"的意思，中文的意思就是"一單元"，1U=1.75英寸。這種機櫃的安裝通常主要按以下幾步來進行。
第1步
在將集線器安裝至機櫃之前，應當先在集線器規定位置上安裝固定支架（這要參照操作手冊進行），這是為以後將集線器安裝在機架上作準備。不同的集線器，所安裝的支架有較大的差異，不過，安裝原理基本上是一致的。
第2步
固定設備安裝支架固定好之後，接下來要做的就是把安裝好支架的集線器設備放入機櫃相應位置，並且固定在機櫃中了。其實這種安裝方法很容易，實際上只是固定幾個鏍釘即可。
第3步
將集線器安裝至機櫃後，就要進行網線連線了，在一個機櫃中一般來說有好幾個網路設備在一起，這樣也就有許多條網線集中在這個機櫃中，如果這些網線不理清楚的話對網路管理會帶來非常大的不便，為此我們就需要對網線進行捆綁安裝、整理。這時一般就要為網線安裝導線器，從而使成束地網線變得整齊和美觀，且易於管理。
上面我們介紹了機架式集線器安裝在機櫃中的方法，這一般適用於較大網路中，對於小型辦公室，通常沒有機櫃，集線器只能安裝在桌面或牆面上。
集線器在桌面上的安裝，可先固定安裝支架在桌面上，這種安裝方式要注意又有兩種不同的安裝方向：一種是讓集線器水平放置的水平安裝方式；另一種是讓集線器垂直放置。
集線器在牆面上安裝的方法同樣有兩種方式：一種是把集線器水平固定在牆上；另一種是把集線器垂直安裝在牆上。
連線原理
水平安裝方式 1. 集線器的信號轉發原理
集線器工作於OSI/RM參考模型的物理層和數據鏈路層的MAC（介質訪問控制）子層。物理層定義了電氣信號，符號，線的狀態和時鐘要求，數據編碼和數據傳輸用的連線器。因為集線器只對信號進行整形、放大後再重發，不進行編碼，所以是物理層的設備。10M集線器在物理層有4個標準接口可用，那就是：10BASE-5、10BASE-2、10BASE-T、10BASE-F。10M集線器的10BASE-5（AUI）
垂直安裝方式 集線器採用了CSMA/CD（載波幀聽多路訪問/衝突檢測）協定，CSMA/CD為MAC層協定，所以集線器也含有數據鏈路層的內容。
10M集線器作為一種特殊的多連線埠中繼器，它在連網中繼擴展中要遵循5-4-3規則，即：一個網段最多只能分5個子網段；一個網段最多只能有4箇中繼器；一個網段最多只能有三個子網段含有PC。
集線器的工作過程是非常簡單的，它可以這樣的簡單描述：首先是節點發信號到線路，集線器接收該信號，因信號在電纜傳輸中有衰減，集線器接收信號後將衰減的信號整形放大，最後集線器將放大的信號廣播轉發給其他所有連線埠。
2. 集線器的堆疊
為了使集線器滿足大型網路對連線埠的數量要求，一般在較大型網路中都採用集線器的堆疊或級聯方式來解決。但這兩種方式的主要套用場合不一樣，下面先來介紹堆疊方式。
堆疊方式是指將若干集線器的以電纜通過堆疊連線埠連線起來，以實現單台集線器連線埠數的擴充，要注意的是只有可堆疊集線器才具備這種連線埠，一個可堆疊集線器中一般同時具有"UP"和"DOWN"堆疊連線埠。
集線器堆疊是通過廠家提供的一條專用連線電纜，從一台的"UP"堆疊連線埠直接連線到另一台集線器的"DOWN"堆疊連線埠。堆疊中的所有集線器可視為一個整體的集線器來進行管理，也就是說，堆疊棧中所有的集線器從拓撲結構上可視為一個集線器。這種集線器間的連線通常不會占用集線器上原有的普通連線埠，而且在這種堆疊連線埠中具有智慧型識別性能，所以堆疊在一起的集線器可以當作一台集線器來統一管理。集線器堆疊技術採用了專門的管理模組和堆疊連線電纜，能夠在集線器之間建立一條較寬的寬頻鏈路，這樣每個實際使用的用戶頻寬就有可能更寬（只有在並不是所有連線埠都在使用情況下）。
採用堆疊的集線器連線埠擴展方式要受到集線器的種類和間隔距離的限制，首要條件是實現堆疊的集線器必須是可堆疊的；另一個這種堆疊連線一般彼此間隔非常近的向台集線器之間的連線（廠家所能提供的堆疊連線電纜一般是1m的），所以這種集線器連線埠擴展連線方式受距離限制太大。
無線 HUB 是無線工作站進入有線乙太網的訪問點，負責管理其覆蓋區域（無線單元）內的信息流量。AP-550支持IEEE802.1D橋接協定。覆蓋彼此交疊區域的一組無線HUB，支持無線工作站在更大範圍內的連續漫遊功能，並且始終保持網路連線，在同一地點放置的多個無線HUB可實現更高的總體吞吐量高超的天線分集技術和基於數位訊號處理技術的Modem，消除多徑傳播和空間衰落。對於某些特殊的套用，可採用高增益全/定向天線。AP-550外形精巧，可以十分方便的安裝在架子、桌面、天花板及牆壁等處。它同時也是工業界唯一專門開發的基於ISA/PCI/PCMCIA接口卡的訪問點設備。
