簡介

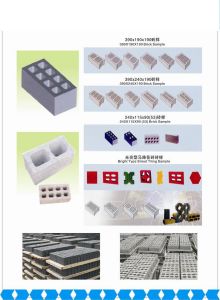

空心磚空心磚 kōng xīn zhuān，中心空的磚。這種磚有較好的保暖和隔音性能,用在不受壓力的部分,可以減輕建築物的重量並節約材料。
特點
質輕、強度高、保溫、隔音降噪性能好。環保、無污染，是框架結構建築物的理想填充材料。該磚的各項質量指標，經檢驗均符合國家標準。
空心磚的致命缺點：就是抗震性能差，雲南盈江地震中死亡的25人中，有11人是因為空心磚房屋倒塌致死。
用空心磚，因為比較輕，不會造成牆板開裂。其實，還有許多其他的隔牆材料，包括輕鋼龍骨石膏板、鋼絲網等，既輕，還省空間。
一般家裡裝修時砌作磚牆應該採用1/2磚牆，如果用空心磚來做的話，牆體寬度連粉刷在內120厚，主要優點是自重輕是一般95磚牆2/3，不會對房屋本身結構帶來太大的負擔，隔音效果也可以的，因為空心磚裡面的孔在安排上有隔音功能考慮的，相對來講95磚牆體厚度和空心磚是一樣的，自重要重，隔音效果比空心磚要略微好一點。
空心磚可以減小對地面的壓強因為比較輕。可以使內氣壓=外氣壓建築不易開裂！
非承重空心磚牆，其底部應至少砌（三）皮實心磚。
製作
空心磚是以粘土、頁岩等為主要原料，經過原料處理、成型、燒結製成。空心磚的孔洞總面積占其所在磚面積的百分率，稱為空心磚的孔洞率，一般應在15%以上。空心磚和實心磚相比，可節省大量的土地用土和燒磚燃料，減輕運輸重量；減輕制磚和砌築時的勞動強度，加快施工進度；減輕建築物自重，加高建築層數，降低造價。
類型
頁岩空心磚
是以頁岩為主體添加煤矸石，以水泥為粘和物質，機械加壓製成的空體保溫建築方型材料，叫頁岩空心磚。
燒結空心磚
燒結空心磚燒結空心磚簡稱多孔磚，
是指以頁岩，煤矸石或粉煤灰為主要原料，經焙燒而成的具有豎向孔洞（孔洞率不小於25%,孔的尺寸小而數量多）的磚。其外形尺寸，長度為290,240,190mm,寬度為240,190,180,175,140,115mm,高度為90mm.由兩兩相對的頂面、大面及條面組成直角六面體，在中部開設有至少兩個均勻排列的條孔，條孔之間由肋相隔，條孔與大面、條面平行，其間為外壁，條孔的兩開口分別位於兩頂面上，在所述的條孔與條面之間分別開設有若干孔徑較小的邊排孔，邊排孔與其相鄰的邊排孔或相鄰的條孔之間為肋。
粘土空心磚
粘土空心磚，其所述長方形磚體上、下端面之間設定有一條貫穿整個磚體厚度的長條形通孔，所述長條形通孔沿所述長方形磚體長度方向設定，且位於所述長方形磚體寬度方向的中間，所述長條形通孔兩端部與所述長方形磚體四角之間分別設定有一組斜向通孔，所述斜向通孔貫穿整個磚體厚度。所述長方形磚體前、後、左、右四個端面的邊緣處均設定有卡槽和彩釉層。本實用新型設計新穎合理、整體強度高、受力面積大、便於製作，具有良好的社會和經濟效益。
免燒空心磚
一種由機器直接壓製成型的空心磚，規格與普通空心磚相差不多。
玻璃空心磚
1.簡介空心玻璃磚，英文名glass block．是國內近些年才開始流行的非承重類裝飾材料．
玻璃空心磚單體從字面理解，空心玻璃磚首先是空心的，其次是玻璃製品．空心玻璃磚由兩塊半坯在高溫下熔接而成，由於中間是密閉的腔體並且存在一定的微負壓，具有透光、不透明、隔音、熱導率低、強度高、耐腐蝕、保溫、隔潮等特點．
2.成分及特點空心玻璃磚的化學成分是高級玻璃砂、純鹼、石英粉等矽酸鹽無機礦物.原料高溫熔化，並經精加工而成，無毒無害無污染，無異味，不對人體構成任何侵害，是一種綠色環保產品。
3.發展簡史
玻璃磚發明於1929年，用耐高溫玻璃壓製成形，用兩個半坯結合在一起的Corning-Stenben玻璃磚及Owens-Illinois玻璃磚成為英國聖海倫斯皮爾金頓兄弟有限公司的一個專利的前身。時至今日，玻璃磚的生產還是建立在這個原理上。1933年玻璃磚開始進行工業性生產。空心玻璃磚已經成為風行世界的建築和裝飾材料，成了世界各地人民家居裝飾的新寵。
玻璃磚是一種較為高貴典雅的建築飾材料，中國曾於1959年試產過，由於歷史原因，1990年以前，這種建築材料在中國一直沒得到正式生產和推廣套用。自1993年10月份鞍山玻璃廠由原西德波丁公司引進第一條空心玻璃磚生產線起，當時幾年內共建成七條生產線，年產量突破2000萬塊。後來，隨著市場競爭的日趨激烈，加上行業缺少推廣力度，優勝劣汰，能夠正常運作廠家聊聊無幾，年產量不足1000萬塊，切質量良莠不齊，各建築單位的施工技術也存在極大問題，空心玻璃磚這一產品的形象大打折扣。
如今，從公建到民建再到家裝，玻璃磚的套用愈來愈廣，如水立方國家游泳館、世博會聯合國館、上海東方體育中心等知名工程，都採用了空心玻璃磚，同時，一些新派設計師開始嘗試西方風格，大膽採用空心玻璃磚，使空心玻璃磚真正走入了家裝。
4.生產工藝有兩種生產方法，即熔接法和膠接法。
1．熔接法生產工藝流程如下：
原料混合→熔化→剪料→壓制半坯→熔接→退火→檢驗→噴漆→包裝
2．膠接法
將兩塊凹形半塊玻璃磚坯的側壁嵌入截面為H形的熱塑型塑膠環形件的槽內，藉助密封材料，在溫度和擠壓的作用下使型件表面軟化，進而將兩個凹形半塊玻璃磚坯牢固第粘結在一起，形成整體空心玻璃磚。
與熔接法相比，膠接法產品成本低，產品尺寸準確，但強度圓圓低於熔接法的產品。
水立方中的空心玻璃磚套用5.適用範圍
空心玻璃磚裝飾效果高貴典雅、富麗堂皇。主要套用於銀行、辦公、醫院、學校、酒店、機場、車站、景觀、影牆、民用建築、室內隔斷、舞台、療養院、車站、機場、體育館、遊樂場、公寓，私郵等需要美化的房間和樓閣，是當今國際市場較為流行的新型飾材。水立方國家游泳館、上海世博會聯合國館、上海東方體育中心、上海廣播電視大學、京滬高鐵德州站、北京全國政協大廈、天津晚報大廈、山東衛視大廈、濟南機場、深圳體育館等著名建築均採用了空心玻璃磚。
6.常見規格
空心玻璃磚的規格，主要從形狀、大小、顏色、紋理等幾個方面來描述。玻璃磚最常見的形狀為正方形，最常見的玻璃磚的長、寬、厚度為190*190*80mm/95mm,另外145*145*80mm/95mm在國內的銷量也是很不錯的。其他的還有240*240*80mm、240*115*80mm，及異形磚，如190*90*80mm。針對國外市場，生產廠家還會生產英制磚。
顏色方面，因為生產工藝以及技術方面的不同，各個廠家產品的顏色也是不盡相同的，但總體來講，一般有藍色、綠色、粉色、棕色、灰色五個色系，在這些顏色的基礎上，會衍生一些淺些的顏色或者加入其他顏色融合為另一種新顏色。
另外，廠家也會根據客戶的要求，研製生產其他顏色的玻璃磚。因為有的客戶有特殊的需要，針對這些客戶的要求，近些年，空心玻璃磚的深加工也開始紅火起來，出現了一些以深加工為主的生產商。深加工主要分為內彩磚、藝術磚、異型磚及器材磚等等，特殊的加工用於特殊的環境，效果無與倫比。
7.主要性能空心玻璃磚是玻璃家族的新成員，它保持了玻璃的原有特性，又融合了作為結構砌塊等建築施工方面的新功能，還由於本身具有不同規格、花紋和顏色，因而還具有極強的裝飾功能。由於空心玻璃磚內部有密封的空腔，因而具有隔音、隔熱、控光、防火、減少灰塵透過及防結露等優良性能。
（一）綠色環保。玻璃磚屬鈉鈣矽酸鹽玻璃系統，是由石英砂（sio2）、純鹼(Na2CO3)、石灰石等矽酸鹽無機礦物質原料高溫熔化而成的透明材料，是名符其實的綠色環保產品。它不象油漆塗料，含有醇、苯、醚類等有害物質；也不象一些陶瓷石材含有氡、γ射線等有放射性的物質。設計合理沒有光污染，而且能減弱其它物質帶來的光污染，能調整光線的布局。它無毒無害、無污染、無異味、無刺激性，能防蟲蛀，不對人體構成任何侵害，還能全部回收，重製後能反覆利用。施工簡單，沒有危險性，一次施工，兩面牆體即刻透亮起來，既省力又省錢，是您理想的家居裝飾材料。
上海世博會聯合國館中的空心玻璃磚（二）隔熱性能。空心玻璃磚的高隔熱性是它能很快推廣套用的重要原因。人體與周圍環境保持熱平衡，對人的健康與舒適來說是至關重要的條件。
這種平衡取決於許多因素的綜合作用，其中一些屬於環境因素，如氣溫、輻射、溫度、氣流等。在舒適的環境裡，人的精神飽滿、愉快，反應靈敏，工作效率高。在傳統的建築中，窗戶是保持室內溫度平衡的最薄弱環節。夏季熾熱的陽光往往透過玻璃窗將熱輻射到室內，視窗的室外遮陽又使室內光線暗淡，使用照明無疑又增添了室內熱源，浪費能源。空心玻璃磚的使用使這些矛盾得到了緩解。通過空心玻璃磚的漫散射和內部負壓空腔，可使夏季室內在較強陽光照射下，得到足夠的光線，而不必要的溫升得到了緩解。冬季，窗又是室內保溫的最薄弱環節，普通窗的保溫性能很差，通過傳導和滲透的熱損失很大，無疑，這又大大增加了供暖設備的工作量，白白浪費能源。而且普通窗玻璃上易結霜，使冬季本來乾燥的室內更加乾燥。空心玻璃磚取代部分窗子或玻璃幕牆採光便能很好的解決這些問題。其較低的導熱係數和負壓中空腔陰止了熱量的大量損失，內外兩面溫差可達40℃，而不影響空氣的濕度。空心玻璃磚在建築物上的使用，將使室內夏季涼爽，遠離酷熱，冬季溫暖，不乾燥而又節約能源。
（三）隔音性能。空心玻璃磚的高隔音性更是獨樹一幟的重要特色。居住辦公環境涉及內容很多，聲環境是其中重要的組成部分。所謂聲環境是指住宅內外的各種聲源，形成的對人的生理、心理產生影響的聲音環境。相對於光環境熱環境來講，聲環境的影響更是長期的。噪聲的干擾使人們的休息、工作都受到影響。在綜合調查中，要求提高住宅隔聲能力的占35.15%，居首位。可見改善住宅的聲環境是很重要的。提高建築物的隔聲能力，意味著改進現用的建築材料和提高牆的厚度，減小窗的面積等，這些要求又和建築用地緊張，原材料的價格日趨上漲、室內採光的要求相矛盾，往往採用折中的辦法，以後面的幾個要求為主，噪聲問題總得不到解決。空心玻璃磚的出現給解決以上難題帶來了希望。空心玻璃磚因其中有一密封負壓氣體，具有較高的隔音性。若用空心玻璃磚砌築外牆來替代或減少窗子的面積，不但採光效果更好，而且還能有較好的隔音效果。若用空心玻璃磚做室內隔斷，不但可以進行二次採光，還具有很好的隔音效果。
（四）透光不透視性能。空心玻璃磚的高透光但不透視的特性是一般裝飾材料無法相比的。人類生活80%以上的外界信息來自視覺，且75%-90%的人體活動是由視覺引起的。光是正常人產生視覺必不可少的外界條件。據報導，美國每年約有6000人在住宅中因意外事故喪生，另有10萬人受傷，這些事故大都是因照明不良造成視覺失誤而引起的。隨著社會的發展，人口越來越多，保證充足的採光與節約用地和節約能源存在著越來越尖銳的矛盾。空心玻璃磚的推廣無疑會有助於這些問題的解決。白色空心玻璃磚的透光係數是75%-85%，和一般雙層中空玻璃相當，優於其他有色裝飾玻璃，用空心玻璃磚砌成的牆體是具有高透光性。但由於玻璃磚內在表面存在有各種花紋、圖案，有其不透視性，保持室內的陷蔽性，還使光線通過漫散射使整個房間充滿柔合光線，解決了陽光直射引起的不適感。空心玻璃磚還可用於室內隔斷，可使陽光從室外透過一層牆壁，再透過用空心玻璃磚砌成的隔斷，達到二次透光，甚至是三次透光，大大提高室內的光環境水平。
（五）防火性能。空心玻璃磚的耐火特性也是相當卓越的，其耐火等級為GB甲級，耐火極限大於72分鐘。在當今眾多的裝飾材料中，有許多是易燃的，如搞室內隔斷或牆體的裝飾材料，有紙質的、木質、塑膠質的、化纖質的等，有的材料雖也耐火，在室內布置和裝飾中可燃物越來越多的今天，一旦發生火災，它們往往經不住火焰的高溫考驗，或變形、或損壞，往往是火焰迅速四處擴散、蔓延，難以控制，損失極大。另外，許多塑膠、化纖質裝飾材料在燃燒後釋放出大量有害氣體，當火災發生後，造成人的窒息，導致死亡。空心玻璃磚不僅能滿足高檔裝飾效果的需要，還能達到足夠的防火標準，當火災發生時，火焰遇到空心玻璃磚牆體或隔斷，只好望而止步。阻滯了火焰的蔓延，阻止了物資的損失，給人帶來更多的生存機會。在防火意識越來越強的今天，空心玻璃磚必將被越來越多的人認識和設計採用。
（六）高抗壓和抗衝擊性能。空心玻璃磚具有很高的抗壓強度和抗衝擊強度，因此在設計施工時，即便是很高的玻璃磚牆，空心玻璃磚的自重仍可忽略不計。
（七）防霧化。空心玻璃磚在防止霧化方面也有出色的表現，例如室內溫度20度，溫度60%的情況下，室外溫度即使在零下2度時玻璃磚表面也不會霧化、結露，防止了霧化水氣對框線的浸蝕。
另外還具有其它優良的性能如：防擊穿性能、防盜安全性和易維護等等性能。
11.《空心玻璃磚》行業標準空心玻璃磚行業標準由全國建築用玻璃標準化技術委員會、中國建築與工業玻璃協會、中國建材工業協會標準質量部、中國建材工業協會科教委審查通過。
新的標準修改採用了歐盟標準DIN.EN101－1:2003《玻璃磚和玻璃地磚》和中國出入境檢驗檢疫行業標準SN/T1024－2001《出口空心玻璃磚檢驗規程》等標準。在外觀質量及顏色均勻性等檢驗項目上指標嚴於歐盟標準，並增加了抗衝擊性和抗熱震性等檢驗項目，從技術要求上來說，該標準達到了國際先進標準水平。
該標準的制定和實施將為空心玻璃磚的質量提供重要的評價依據，對規範空心玻璃磚市場，促進中國玻璃磚行業的健康、序發展具有深遠的意義。該標準的實施，還將有效引導空心玻璃磚的消費與需求，有利於中國企業參與國際重大工程的競標工作，大大提高中國空心玻璃磚產品的國際競爭力。
施工方法
準備
原材料要求
圖樣空心磚進入施工現場後應按使用要求抽取一定數量的產品，每3萬塊抽取一批，送至建築材料試驗站進行測試。
砌築砂漿的砂宜採用中砂，砂子不得含有害雜物，砂子含泥量≥M5砂漿不得超過5%。
砌築水泥：水泥進場使用前，應分批（散裝水泥≤500t/批，袋裝水泥≤200t/批）對其強度、安定性進行復驗合格後使用。水泥進場超過三個月必須進行復驗按復驗結果使用。
砂漿用水採用自來水。
材料運輸和堆放
多孔磚或空心磚在運輸和堆放過程中，要儘可能地減少碰撞。在裝卸時要用專用夾具，不允許人為地用手將磚拋入運輸車箱內，不能允許直接傾倒或拋擲，造成產品外觀損壞。多孔磚或空磚進入施工工地後應分類整齊堆放，堆放高度不宜超過20皮磚。產品應放在地勢較平坦、且能承受產品自身的荷載。
最基本要求
1．空心磚常溫下砌築應提前1-1.5d澆水濕潤，如果臨時澆水，則磚達不到規定濕度或磚表面存有水膜而影響砌體強度。砌築時磚含水率宜控制在10%-15%範圍內（含水率以濕潤後水重占乾磚重量的百分數計）。
2．空心磚砌築牆體時一般平行地面。
3．牆砌至梁板底時，應留100-200㎜空隙，待填充牆砌築完至少間隔7天后再進行斜頂補砌，將砂漿填實，或澆築膨脹砼，防止梁板底出現裂縫。
砌築
砌築形式
1．空心磚一般側立砌築，孔洞方向與牆長向平行。特殊要求時，孔洞也可呈垂直方向。
2．空心磚牆的厚度等於空心磚的厚度。採用全順側砌，上下豎縫相互錯開1/2磚長。
砌築砂漿
1．攪拌
砂漿現場機械攪拌，其攪拌時間不得小於3min。
2．砌築砂漿試塊
每一檢驗批（每檢驗批不少於5組），按層或流水段和不超過250m作為一檢驗批。
試塊留置應由監理工程師和工地見證取樣員旁站，試驗人員隨機取樣。
操作要點和砌築要求
1．空心磚牆砌筑前，應在砌築位置上彈出牆邊線，以後按邊線逐皮砌築，一道牆可先砌築兩頭的磚，再拉準線砌中間部分。第一皮砌築時應試擺。
2．砌空心磚宜採用刮漿法。豎縫應先批砂漿後再砌築。當孔洞呈垂直方向時，水平鋪砂漿，套用套板蓋住孔洞，以免砂漿掉入孔洞內。
3．灰縫應橫平豎直，水平灰縫和豎向灰縫寬度應控制在10mm左右，但應不小於8mm，也不應大於12mm。
4．灰縫應砂漿飽滿，水平灰縫的砂漿飽滿度不得小於80%，豎向灰縫不得出現透明縫。
5．空心磚牆中不夠整磚部分，宜用無齒鋸加工製作非整磚塊，不得用砍鑿方法將磚打斷。補砌時應使灰縫砂漿飽滿。
6．管線槽留置時，可採用彈線定位後用鑿子仔細鑿或用開槽機開槽，不得採用斬磚預留槽的方法。
7．空心磚牆應同時砌起，不得留斜槎。每天砌築高度不應超過1.8m。
8．空心磚牆冬季砌築施工時，有條件的情況下儘量採取熱炒砂、水加溫、通蒸氣、加防凍劑等有利於冬季施工的措施，確保冬季施工質量不受影響。
一般構造要求
空心磚牆體結構應按照國家通用建築標準設計圖集96SG612執行。
1．窗台下宜設構造筋或加倒置鋼筋混凝土過梁（即主鋼筋在過樑上部）。
2．按抗震構造措施要求，在內外牆轉角、內外牆交接處，按規範要求加設拉筋。
3．當牆體長度超過5m時，按規範要求留構造柱，牆體高度超過4m時，加設臥梁，當設計未明確時，在牆體中間部位設構造柱或臥梁（牆寬×200）（4Φ12，ф6@200）。
4．空心磚牆底部至少砌3皮普通磚，在門窗洞口兩側一磚範圍內，也套用普通磚實砌。
5．外牆水平方向的凹凸部分（如線腳、雨蓬、窗台、檐口等）和挑出牆面的構件，做好泛水和滴水線槽，以免其與砌體交接的部位積水，造成牆體鹽析、凍融破壞和牆體滲漏。
6．構造柱與牆體的連線處宜砌成馬牙槎，應沿高度方向每隔500mm左右在牆或柱中預埋拉結筋（採用2Φ6鋼筋），每邊伸入牆內不宜小於1m。未端應有180°彎鉤，彎鉤平直段長度≥100㎜。（或按設計設統長鋼筋）。
7．構造柱混凝土強度等級不應低於C15。
8．半磚厚的空心磚隔牆，如牆較高較長，應在牆的水平灰縫中加設鋼筋（2Φ8鋼筋），或砌實心磚帶，即每隔一定高度砌幾皮實心磚。
9．牆中洞口、預埋件和管道處，套用實心磚砌築，並應在砌築時正確留出或預埋，不得在牆砌好後打洞。
8、質量控制
主控項目
①磚或砌塊產品合格證書產品性能檢查報告。
②砌築砂漿試塊試驗報告。
一般項目
①填充牆砌體一般尺寸的允許偏差
| 序號 | 項目 | 允許偏差（㎜） | 檢查方法 |
| 1 | 軸線位移 | 10 | 用尺檢查 |
| 2 | 垂直度≤3m | 5 | 用2m托線板檢查 |
| ? | ≥3m | 10 | ? |
| 3 | 表面平整度 | 8 | ? |
| 4 | 門窗洞口尺寸 | ±5 | 用尺檢查 |
| 5 | 外牆上下視窗偏移 | 20 | ? |
②填充牆砌體的砂漿飽滿度應符合下表
| 砌體分類 | 灰縫 | 飽滿度及要求 | 檢驗方法 |
| 空心磚砌體 | 水平 | ≥80% | 採用百格網檢查塊材底面砂漿的粘結痕跡面積 |
| 垂直 | 填滿砂漿，不得有透明縫、瞎縫、假縫、 |
③填充牆砌築時應錯縫搭砌符合要求。
④填充牆灰縫厚度和寬度。
相關新聞
雲南盈江地震11人死因與空心磚有關當地擬禁用
2011年盈江“3·10”地震死亡25人，其中竟然有近一半是被倒下的空心磚砸死!隨著死者名單的公布和記者的調查，空心磚在地震中表現出來脆弱和危險讓人觸目驚心。盈江縣政府有關部門表示，正在考慮在全縣範圍內禁止使用空心磚建房。
“3·10”地震發生時，盈江民族中學的初二女生屈永歡和初三女生李敬榮正在女生宿舍旁的洗澡間洗澡。學校附近的居民告訴記者，整個洗澡間瞬時坍塌，兩個女學生沒有跑出來。2011年3月11日記者到達現場，發現倒塌的洗澡間還沒有被清理，滿地堆滿了空心磚。洗澡間旁邊使用空心磚建造的圍牆也倒塌了，而實心磚砌成的圍牆卻安然無恙。
據記者在盈江的調查，已公布的25名死者中，有約11人的死和空心磚有關。據了解，由於空心磚的價格比實心磚便宜一大半，盈江很多村民在建房的時候經常選擇前者，一些單位在修圍牆和儲物間等建築的時候也會採用空心磚。
盈江縣住房和城鄉建設局局長尹安強昨天表示，在接下來的復產重建中，建設部門將提出建議取締空心磚生產，禁止空心磚再用作盈江地區房屋建築材料 。
