石棉布

概念

採用石棉纖維製造的布就叫石棉布。石棉布也稱石綿布，是用優質的石棉紗交織而成的梭織布。

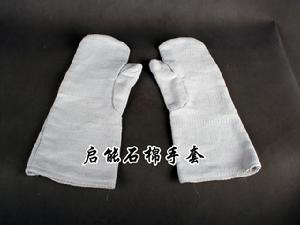

石棉布

石棉屬於矽酸鹽類礦物，化學成份Mg6[Si4O10][OH]8，含有氧化鎂、鋁、鉀、鐵、矽等成分。多數為白色，也有灰、棕、綠色。纖維狀集合體。絲絹光澤。硬度2.5－3，比重2.2－2.7。具有耐火、耐鹼性能，但溶於鹽酸。富撓性。石棉可以分為角閃石石棉和蛇蚊石石棉兩類。凡是可以分裂成纖維並具有一定耐火性和絕緣性的矽酸鹽類礦物，都可以稱作石棉。石棉是天然纖維狀的矽質礦物的泛稱，是一種被廣泛套用於建材防火板的矽酸鹽類礦物纖維，也是唯一的天然礦物纖維。岩石受動力變質條件產生。石棉纖維是指蛇紋岩及角閃石系的無機礦物纖維，基本成分是水合矽酸鎂(3Mg0·3SiO2·2H2O)。石棉纖維的特點是耐熱、不燃、耐水、耐酸、耐化學腐蝕。石棉纖維的類型有30餘種，但工業上使用最多的有3種，即溫石棉、青石棉、鐵石棉。石棉有致癌性，在石棉粉塵嚴重的環境中有感染癌型間皮瘤和肺癌的可能性，因此，在操作時應注意防護。用作膠粘劑粘接時耐高溫和阻燃增強填充劑。

歷史

石棉的外表看起來很像麻，表面帶有絲絹一般的光澤。中國古代就用它來搓繩、織布。早在2000多年前，我國就開始用石棉織布。中國古籍稱之為“石絨”或“石麻”。用石棉纖維紡織而成的布，由於具有不燃性，燃之可去布上污垢，用石棉織成的布稱為“火浣布”，穿上這種布制的衣服真可以是“入火不焚”。 漢代以前即有關於火浣布的記載，《列子》：“周穆王大征西戎、西戎獻錕鋙之劍、火浣之布。……火浣之布、浣之必投於火、布則火色、垢則布色，出火而振之、皓然凝乎雪。”到元代，中國在石棉的開採、石棉布的織制和清潔方面已具有相當高的技術水平。

加工工藝、製作和使用

石棉布主要採用難燃性纖維織物，經特殊工藝處理後加工而成，具有緊密的組織結構和耐高溫性，能很好地阻止燃燒或隔離燃燒。主要特點：難燃、耐高溫、遇火不延燃、耐腐蝕、抗蟲蛀，可有效減少火災隱患，增加逃生機會，減小人員傷亡，維護人們的生命和財產安全。

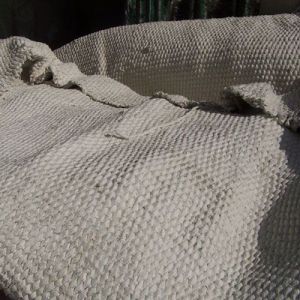

石棉布產品

一、石棉布成分結構
石棉(amphibole)，主要成分有二氧化矽、氧化鎂和結晶水,它的分子式是Mg6[(OH)4Si2O5]2。石棉呈白色或灰色;沒有磁性、不導電、耐火、耐鹼，纖維堅韌柔軟。
二、石棉布工藝製作
含水量較多的石棉纖維經機械處理後，可直接在紡織機械上加工，製成純石棉製品。或在石棉纖維中混入一部分棉纖維或其他有機纖維，製成混紡石棉製品。採用濕法紡紗，首先製成石棉薄膜帶，然後再加工成為各種粗細的紗線。經機械紡織成布，再加工縫製成石棉服、石棉靴、石棉手套、石棉被等消防及勞動保護用品。
三、石棉布耐火性能
石棉纖維的導熱係數為0.104～0.260千卡/米•度•時，導電性能也很低，是熱和電的良好絕緣材料。石棉纖維具有良好的耐熱性能，在800℃～1000℃產品無變化，一般在1500℃～1700℃以下加熱2小時重量損失較少。

四、石棉布使用方法
石棉布主要採用難燃性纖維織物，經特殊工藝處理後加工而成，具有緊密的組織結構和耐高溫性，能很好地阻止燃燒或隔離燃燒。1.石棉布是不燃物，撲蓋在火源上能起到隔絕空氣的作用，從而使火焰窒息迅速撲滅火源，廣泛用於石油公司加油站、油庫的消防配備補充和其他初期火源滅火使用。2.火場逃生：將滅火毯披裹在身上並戴上防煙面罩，迅速脫離火場。滅火毯可隔絕火焰、降低火場高溫。3.地震逃生：將滅火毯摺疊後頂在頭上，利用其厚實、有彈性的結構，減輕落物的撞擊。4.工業安全：煉鋼廠、電弧焊加工、鍋爐房及化學實驗室等有火花、易引起火災的場合，能夠抵擋火花飛濺、熔渣、燒焊飛濺物等，起到隔離工作場所、分隔工作層、杜絕焊接工作中可能引起的火災危險.。石棉布除了製造各種耐熱、石棉布防腐、石棉布耐酸、石棉布耐鹼等材料外，石棉布還利用它做化工過濾材料及電解工業電解槽上的隔膜材料以及鍋爐、氣包、機件的保溫隔熱材料，石棉布還直接用於各種設備和熱傳導系統作包紮保溫材料。石棉布是用優質的石棉紗交織而成。石棉布適用於各種熱設備作保溫，隔熱材料或加工成其它石棉製品。

用途廣泛

經過幾千年人類科學技術的發展，作為工業原料或材料的石棉，其套用就更加廣泛和重要了。目前石棉製品或含有石棉的製品有近3000種，為20多個工業部門所套用。其中較為重要的是汽車、拖拉機、化工、電器設備等製造部門。主要利用較高品級的石棉纖維織成紗、線、繩、布、盤根等，作為傳動、保溫、隔熱、絕緣等部件的材料或襯料，在建築工業上廣泛套用中低品級的石棉纖維，主要用來製成石棉板，石棉紙防火板，保溫管和窯墊以及保溫、防熱、絕緣、隔音等材料。石棉纖維可與水泥混合製成石棉水泥瓦、板、屋頂板、石棉管等石棉水泥製品，代替大量鋼材廣泛用於各種建築工程。石棉和瀝青摻合可以製成石棉瀝青製品，如石棉瀝青板、布（油氈）、紙、磚以及液態的石棉漆、嵌填水泥路面及膨脹裂縫用的油灰等，作為高級建築物的防水、保溫、絕緣、耐酸鹼的材料和交通運輸工程必不可少的材料。國防工業上石棉與酚醛、聚丙烯等塑膠粘合，可以製成火箭抗燒蝕材料、飛機機翼、油箱、火箭尾部噴咀管以及魚雷高速發射器，大小船舶、汽車車身以及飛機、坦克、艦舶中的隔音、隔熱材料，石棉與各種橡膠混合壓模後，還可做成液體火箭發動機連線件的密封材料。石棉與酚醛樹脂層壓板，可做飛彈頭部的防熱材料。蘭石棉還可作防化學、防原子輻射的襯板、隔板或者過濾器及耐酸盤根、橡膠板等。

主要用途

除了製造各種耐熱、防腐、耐酸、耐鹼等材料外，還利用它做化工過濾材料及電解工業電解槽上的隔膜材料以及　鍋爐、氣包、機件的保溫隔熱材料，在特殊場合用它做防火幕，還直直接用於各種熱設備和熱傳導系統做包紮保溫材料。石棉布是用優質的石棉紗交織而成。石棉布適用於各種熱設備作保它石棉製品。

成品石棉布

石棉纖維質地柔軟，機械強度高，可紡織成各種規格的石棉紗，而後捻線、搓繩、織布、織帶，再製成各種製品。
但是石棉纖維的表面平直光滑，不易紡成紗，因此需摻合一定數量的植物纖維（如棉花等）混合紡織。不過這類纖維也不能摻得太多，以免影響製品性能。近年來發展起來的無塵濕式紡紗，採用純石棉。
石棉紗紡製品一般都用溫石棉製造，防酸製品則用青石棉。所用石棉的等級一般為塊棉及長纖維。
主要的石棉紡織製品有石棉布、石棉繩。石棉布的主要用途，除了製造各種耐熱、防腐、耐酸、鹼等材料外，還利用它做化工過濾材料及電解工業電解槽上的隔膜材料以及鍋爐、氣包、機件的保溫隔熱材料，在特殊場合用它做防火幕。在冶金廠、玻璃廠、滲炭廠、化工廠等都需要用石棉布做成石棉衣、石棉手套、石棉靴等勞保用品，防止高溫火花及有毒液體對人的損害。

型號分類

石棉布按燒失量分為以下五種型號：
(1)SB-16；
(2)SB-19；
(3)SB-24；
(4)SB-28；
(5)SB-32。
註：①“SB”系石棉布的漢語拼音字的縮寫。“S”表示石棉，“B”表示布。
②夾金屬絲的石棉布，銅絲用“T”，鉛絲用“Q”表示，加注於上列SB兩拼音字母之後 。

產品分類

石棉布分為：有塵石棉布和無塵石棉布等等。　有塵石棉布的性能基本和無塵石棉布類似，但有塵石棉布使用面積優勢明顯,重量相對較輕尤其是在製作盤根過程中石棉纖維含量及長度是影響盤根質量的關鍵所在。有塵石棉布不含石粉，當中添加了其它有機無機纖維，成本較高，但製成的盤根等質量指標才能達標。無塵石棉布和有塵石棉布各具所長，優勢互補。

有塵石棉布

石棉布

有塵石棉布的主要用途，除了製造各種耐熱、防腐、耐酸、耐鹼等材料外，還利用它做化工過濾材料及電解工業電解槽上的隔膜，材料以及鍋爐、氣包、機件的保溫隔熱材料，在特殊場合用它做防火幕，還直接用於各種熱設備和熱傳導系統做包紮保溫材料。石棉布是用優質的石棉紗交織而成。適用於各種熱設備和熱傅道系統作保溫，隔熱材料或加工成其它石棉製品。

無塵石棉布

具有良好的保溫，隔熱，防火及密封材料，拉力大燒失量低，質量可靠，性能穩定。無塵石棉布除了用於製造各種耐熱、防腐、耐酸、鹼等材料外，還可利用它做化工過濾材料及電解工業電解槽上的隔膜材料以及鍋爐、氣泡、機件的保溫隔熱材料，在特殊場合用它做防火幕。很大程度上無塵石棉布可與有塵布相互替代。在冶金廠、滲炭廠、化工廠、電力、造船等行業等都需要用石棉布做成石棉衣、石棉手套、石棉靴等勞保用品，防止高溫火花及有毒液體對人的損害。:無塵石棉布還直接用於各種設備和熱傳導系統作包紮保溫材料。無塵石棉布是用優質的石棉紗交織而成。無塵石棉布適用於各種熱設備作保溫，隔熱材料或加工成其它石棉製品。

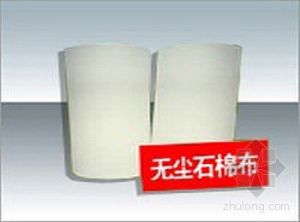

無塵石棉布

電解石棉布

電解石棉布的主要用途，除了製造各種耐熱、防腐、耐酸、耐鹼等材料外，還利用它做化工過濾材料及電解工業電解槽上的隔膜材料以及爐、氣包、機件的保溫隔熱材料，在特殊場合用它做防火幕，還直接用於各種熱設備和熱傳導系統做包紮保溫材料。在特殊場合用它做防火幕，還直接用於各種熱設備和熱傳導系統做包紮保溫材料。電解石棉布是用優質的石棉紗交織而成。適用於各種熱設備和熱傅道系統作保溫，隔熱材料或加工成其它石棉製品。性能：表面織紋平整，光潔，耐鹼性強，耐高溫，抗拉強度高。
性能：表面織紋平整，光潔，耐鹼性強，耐高溫，抗拉強度高。

耐火布

耐火布是一種耐高溫的無機纖維布。軟化點接近1700℃，可以長期在1200℃環境下使用，在1450℃條件下工作3小時仍保持完好狀態。可用於航天防熱燒蝕材料，高溫絕熱材料，高溫氣體吸塵，液體過濾，金屬熔體過濾的淨化材料。表面處理後的耐火布，在原功能不變的情況下，又增加了可縫紉功能，可用於製做各種規格的防火服裝、防火毯、高溫設備的遮蓋物等。

技術條件

石棉布的規格尺寸、經緯密度、單位面積重量、織紋結構及允許公差，必須符合表1規定 ：
表1
規格經緯密度
毫米根數/100毫米
厚度幅寬經線緯線單位面積重量織紋
不少於不少於公斤/米2不大於結構
尺寸允許尺寸允許SB-16SB-24SB-16SB-24
公差公差SB-19SB-28SB-19SB-28
SB-32SB-32
1000
15±0.21200±20807240361.10平紋
1500
1000
20±021200±20726436321.50平紋
1500
25±021000±2064603230190平紋
30±021000±2056522826230平紋
30±021000±2084846060240平斜紋

註：①特殊品種規格，按供需雙方協定製造。
②夾金屬絲石棉布單位面積重量不作規定。

石棉布的燒失量必須符合表2規定：

表2
型號燒失量，%
SB-1616
SB-1919
SB-2424
SB-2828
SB-3232
註：夾金屬絲的石棉布的燒失量不包括金屬線在內。
石棉布的抗拉強度，不得低於表3規定；加熱後抗拉強度不得低於表4規定：
表3
型號SB-16SB-19SB-24SB-28SB-32
強度公斤附註
厚度毫米經向緯向經向緯向經向緯向經向緯向經向緯向

石棉布

1550255025452045204520
2060306030472247224722
2570357035502650265026
3080408040603060306030
3090509050804580458045平斜紋
表4
型號SB-16SB-19SB-24SB-28SB-32
試驗溫度℃
強度公斤附註
厚度毫米經向緯向經向緯向經向緯向經向緯向經向緯向
1525132513188167146
2030153015199178147
25351835182010189158
304020402024122111189
3045254525321828162414平斜紋
註：①銅絲石棉布的抗拉強度和加熱後抗拉強度，應不低於表3和表4規定。
②夾其它金屬絲石棉布的抗拉強度和加熱後抗拉強度，不作規定。
石棉布的水分應不大於3.5%。如超過，允許扣除超過部分計量，但最高不得大於5.5%
石棉布表面應潔淨、平整、織紋清晰。不允許有缺經、缺緯、跳線和線頭明顯外露等織造上的缺陷。

檢驗方法

幅寬測定：將石棉布攤放在平台上，用直尺任測三點，每點間距不得少於1米。以三點的平均值作為測定結果。
厚度測定：採用精度0.02毫米遊標卡尺，任測三點，每點間距不得少於200毫米。以三點的平均值作為測定結果。
單位面積重量測定：離布邊100毫米裁取100×100毫米試樣三塊，在105～110℃溫度條件下烘乾至恆重，分別在天平上稱量，準確至0.01克。單位面積重量按下式計算：
G1
AW=———
10
式中：AW——單位面積重量，公斤/米2；
G1——試樣恆重量，克。
以三個試樣的平均值作為測定結果。
經緯密度測定：以測定過單位面積重量的試樣，用抽線法計量每塊試樣的經、續根數。
以三個試樣的平均值作為測定結果。
燒失量測定：裁取3～5克試樣三份，在105～110℃溫度條件下烘乾至恆重，分別在天平上稱量，準確至0.001克。然後置於高溫爐中，在750～800℃溫度條件下灼燒30分鐘，取出
後待至紅色消褪，移入玻璃乾燥器中冷卻，再行稱量。燒失量按下式計算：
G1-G2
SS=—————×100
G1
式中：SS——燒失量，%；
G1——試樣恆重量，克；
G2——試樣灼燒後的重量，克。
以三個試樣的平均值作為測定結果。
抗拉強度測定：離布邊100毫米處裁取，尺寸為150×170毫米，經、緯向試樣各三條，用抽線法使布條寬為50毫米，每邊多留邊線2～4根，測定時不得夾入夾具內。
拉力機夾具速度每分鐘為100±10毫米，夾具間距離為100毫米。經、緯向抗拉強度各以三個試樣的平均值作為測定結果。
加熱後的抗拉強度測定：用第12條方法樣，放在熱風烘乾箱內，按試驗溫度(±10℃)加熱30分鐘。取出後放入玻璃乾燥器中冷卻，再以第12條測定方法測定。以三個試樣的平均值作為測定結果。
水分測定：裁取3～5克試樣三份，分別在天平上稱量，在105～110℃溫度條件下工業化乾至恆重，準確至0.001克。水分含量按下式計算：
G-G1
SF=———×100
G
式中：SF——水分，%
G——試樣原重量，克；
G1——試樣恆重量，克。
15外觀質量檢驗：按第6條規定直觀檢查。

驗收規則

同一品種，同一規格的石棉布，以500公斤為一批，不足500公斤按一批計。
每一批石棉布取一卷作外觀質量、規格尺寸檢驗。同時裁取200～300毫米長度一段作物理性能測定。
石棉布經檢驗，如有任何一項未達到技術條件的規定時，再取數量為原樣二倍的試樣對該項指標進行復驗。如仍為符合規定，則該批產品為不合格品。

包裝與標誌

石棉布每卷重25～50公斤，但必須燦一品種同一規格。每卷內允許有不短於5米長的布一段。
每卷石棉布應先用包裝紙包裹，然後以麻布或其它包裝材料包裹。
每卷石棉布應有下列標誌：
(1)製造廠名稱和商標；
(2)產品名稱；
(3)規格及型號；
(4)毛重和淨重；
(5)製造日期；
(6)技術檢驗部門合格證。
