簡介
隨著中壓開關無油化浪潮的興起，真空開關以其獨特的優點得到了廣泛的推廣和套用。這些年來，由於生產工藝和現場使用環境方面的原因，有些真空開關在運行過程中其真空滅弧室會有不同程度的泄漏，有的在正常壽命範圍內就可能泄漏到無法正常開斷的地步。在這種情況下進行開斷就會出現不能正常開斷的現象而造成嚴重的後果。國內真空開關事故大多是由此原因引起。所以加強定期或不定期檢測真空開關真空度成了十分重要的環節。傳統的檢測方法是“耐壓法”，即真空開關處於開斷狀態下，在動靜觸頭之間施加一定的電壓，檢測其泄漏電流的大小，由此推斷真空管的好壞。這種方法的優點是：操作簡單；缺點是：只能定性地檢測真空管的好壞；而且真空度在10～10Pa之間無法準確分辨，所以無法判斷泄漏的發展趨勢（即同一個真空開關和上次相比有多大程度的泄漏）。
華中科技大學從九十年代初開始研究真空開關滅弧室真空度現場的定量檢測，經過近十年的努力，於一九九九年獲得專利，並實現了現場不拆卸定量測量。有了定量測量的手段，不僅可以測量真空開關真空度是否在正常範圍內，同時更重要的是，對某些泄漏速度較快的真空開關，通過歷年測量結果相比較，可以大致推斷它的壽命，真正起到預防意外事故發生的目的。
產品別稱
真空度測試儀、高壓開關真空度測試儀、真空度測量儀、高壓開關真空度測量儀主要用途

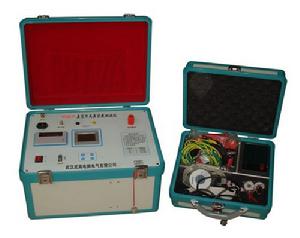

真空開關真空度測試儀用於定量測量各種型號真空開關滅弧室內的真空度。測試原理
真空開關真空度測試儀採用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈衝高壓，將滅弧室置於螺線管圈內或將新型電磁線圈置於滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈衝磁場。這樣，在脈衝強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，並與殘餘氣體分子發生碰撞電離，所產生的離子電流與殘餘氣體密度即真空度近似成比例關係。對於不同的真空管型號（管型），由於其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關係曲線。當測知離子電流後，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，並置於螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大並需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而採用單片微機進行同步控制與數據採集處理，提高了滅弧室真空度的現場測試靈敏度。
儀器特點
1、可定量測量各種型號真空開關滅弧室內的真空度；2、現場測量時不需拆卸真空開關；
3、測試結果準確可靠；
4、液晶漢字顯示，操作更加簡單方便；
5、可保存、列印、查看測試的試驗數據；
6、儀器帶有RS232通訊接口，可以連線計算機實現真空度-離子電流曲線下載、壽命估計等多種功能；
7、儀器重量輕，攜帶方便；
技術參數
1、電 源：AC220V+15%，50Hz；2、測量範圍：10～10Pa；
3、電場電壓∶18kV；
4、磁場電壓∶1600V；
5、儀器精度：5%；
6、使用環境：-10℃～40℃；
7、外行尺寸：460mm×335mm×330mm。
8、主機重量：12kg；
使用方法
1.將被測的真空管兩端斷電。被測的真空管不必從開關柜上拆卸，但必須使真空管處於正常的斷開狀態，並打開真空開關進出線的刀閘；若真空開關還沒有裝上，也需要採取措施使真空開關動靜觸頭處於正常開距狀態，並將其置於絕緣良好的支撐架上，同時要注意磁控線圈的安裝位置，應安裝在滅弧室中間略偏動觸頭的位置。2.將被測的真空管與儀器接線（註：如使用繞線式磁控線圈，將扁平電纜沿真空開關繞三圈，然後對接）。具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連線儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連線到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（禁止線）接至真空管的動觸頭上。
3.功能選擇。接線完畢後打開儀器電源開關。這時可以通過“設定”鍵來移動游標選擇所需調整的年、月、日，然後按“↑”鍵來調節數字與當前的日期一致，調整完成後按“確認”鍵，這時可以通過“↑”鍵或“設定”鍵移動游標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設定、測量、查看歷史數據等任務。
4.設定管型。選擇“設定管型”功能後,按確認鍵,會進入設定管型界面。此時，按“↑”鍵或“設定”鍵即可進行管型設定，具體的管型設定參數表如下：
滅弧室直徑≤80mm 1號管型
80<滅弧室直徑≤100mm 2號管型 >
100mm<滅弧室直徑≤110mm 3號管型 >
110mm<滅弧室直徑≤130mm 4號管型 >
5.真空度測量。 在進行測量前必須先進行管型設定（參見第四步）。按確認鍵返回,選擇“測量”按確認鍵,進行真空度測量。當充電時間從60秒降到0秒後，儀器停止充電，隨即儀器輸出脈衝高壓並同時輸出脈衝磁場電壓。隨後螢幕上會顯示被測真空開關的真空度的值，測量結束後按“保存”鍵即可保存當前液晶顯示的數據,按“列印”鍵即可列印出當前液晶顯示數據,如果想再次進行測量，按“復位”鍵或者是按“↑”或“設定”鍵讓游標置於“返回”後，再按“確認”鍵儀器即可返回，選擇測量功能即可進行再次測量。
6.測量結束後，關閉儀器電源，並等待5秒後方可拆線。拆線時應先拆與儀器相連的測試線，再拆與真空管、磁控線圈的連線。
