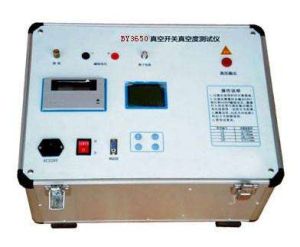

高壓開關真空度測試儀
儀器測試原理
將滅弧室兩觸頭拉開一定的開距,施加脈衝高壓;將滅弧室置於螺旋線圈內或將新型電磁線圈置於滅弧室外側,向線圈施加磁場電壓,從而在滅弧室內產生與高壓同步的脈衝磁場。這樣在脈衝磁場和強電場的作用下,滅弧室中的電子作螺旋運動,並與殘餘氣體分子發生碰撞電離,所產生的離子電流與殘餘氣體的密度(即真空度值)成比例關係。對於不同型號的真空管(管型),由於其結構不同,在同等觸頭開距、同等真空度、同等電場與磁場的條件下,離子電流的大小也不相同。通過實驗可以標定各種管型的真空度與離子電源間的對應關係曲線。當測知離子電流後,就可以通過查詢該管型的離子電流-真空度曲線而獲得該管型的真空度
