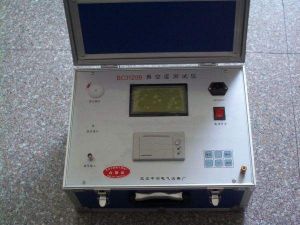

真空度測試儀
真空度測試儀概 述
真空斷路器是判斷真空管真空度劣化與否的常用方法是工頻耐壓法，這種方法只是能判斷真空度嚴重劣化的滅弧室。而當真空度劣化到10－2----10－1 Pa時，雖然擊穿電壓沒有降低，但滅弧室已不合格。HTZK-IV真空開關真空度測試儀採用新型勵磁線圈，運用磁控放電法測試滅弧室的真空度，不必拆卸滅弧室。同時採用微機進行同步控制與數據採集處理，使滅弧室真空度的現場測試靈敏度達到了10－4Pa。本儀器最突出的特點是採用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量。本儀器具有使用方便、操作簡便、不拆卸測量和測試精度高等優點，是一種實用的檢測儀器，廣泛適用於電力、鋼鐵、石化、紡織、煤炭、鐵路等使用真空開關的部門。
技術指標
1、檢測對象：各種型號真空開關管。
2、檢測方法：採用新型勵磁線圈進行真空管的不拆卸測量。
3、適用範圍：本儀器為一機多用型，可測多種型號真空開磁。
4、檢測範圍： 10－4----10－1 Pa
5、測量精度： 10－4----10－３ Pa， 25%
10－３----10－２ Pa, 20%
10－２----10－１ Pa, 15%
6、測試真空度時開關管開距：正常使用開距。
7、使用環境：-20℃--40℃
8、主機重量：12kg
9、外形尺寸：420×320×280(mm)
簡介
真空度測試儀是真空滅弧室的真空度的鑑定設備，它以磁控放電為原理，以單片機為主控單元，測試過程完全實現自動化。真空斷路器是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由於滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，真空斷路器用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重化的滅弧室。該儀器的採樣設計一改以往採用電流峰值做標定的方法，而採用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由於採用計算機為主控單元，該儀器能很方便地扣除由於環境因素產生的漏電電流。
真空斷路器是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由於滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，真空斷路器用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重化的滅弧室。 隨著中壓開關無油化浪潮的興起，真空開關以其獨特的優點得到了廣泛的推廣和套用。這些年來，由於生產工藝和現場使用環境方面的原因，有些真空開關在運行過程中其真空滅弧室會有不同程度的泄漏，有的在正常壽命範圍內就可能泄漏到無法正常開斷的地步。在這種情況下進行開斷就會出現不能正常開斷的現象而造成嚴重的後果。國內真空開關事故大多是由此原因引起。所以加強定期或不定期檢測真空開關真空度成了十分重要的環節。傳統的檢測方法是“耐壓法”，即真空開關處於開斷狀態下，在動靜觸頭之間施加一定的電壓，檢測其泄漏電流的大小，由此推斷真空管的好壞。這種方法的優點是：操作簡單；缺點是：只能定性地檢測真空管的好壞；而且真空度在10～10Pa之間無法準確分辨，所以無法判斷泄漏的發展趨勢（即同一個真空開關和上次相比有多大程度的泄漏）。
真空開關真空度測試儀是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由於滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，真空斷路器用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重化的滅弧室。
