真空開關真空度檢測儀

真空開關真空度檢測儀是生活中一種儀器，用於科研實驗。

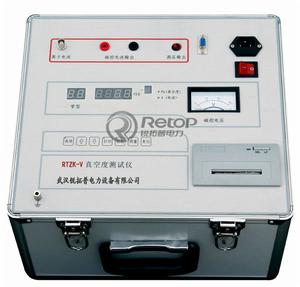

RTZK-V 真空開關真空度測試儀

一、產品概況

RTZK-V真空開關是真空滅弧室的真空度的鑑定設備。它以單片機為主控單元，測試過程完全實現自動化。該儀器在原理上改變了國內外同類產品採用電流峰值做標定的方法，而採用離子電荷來做標定。這樣，在物理原理上有更好的準確性，而且有效地抑制了測試過程中脈衝電源的干擾，使測試穩定可靠。該儀器採用兩次採樣的方法扣除由於環境因素產生的漏電電流，並且在測量過程中考慮了完全漏氣的真空滅弧室的判別，真正做到了對安裝於整機上的真空滅弧室的準確計量。目前，該儀器已存有35條真空滅弧室的測量標準曲線，涵蓋了國內外絕大多數管型。該儀器質量可靠，造形美觀，使用方使。二、產品適用範圍

本儀器用於如下測試目的：
l 用於真空滅弧室生產線中滅弧室的質量控制和斷路器生產廠家的滅弧室入廠檢驗。
l 用於檢測安裝於開關整機上的真空滅弧室的真空度。這類檢測主要用於供電部門的例行檢修及容量試驗中對真空滅弧室承受能力的判定。

三、產品技術要求

一）、產品功能特點：功能一：基於電離電荷的採樣技術

RTZK-V真空開關真空度測試儀均採用基於電離電荷的採樣技術。我公司專家在磁控放電的研究中發現：在外激勵電源、真空滅弧室的幾何尺寸、所用材料一定時，真空滅弧室內的真空度與電離的電荷量有非常準確的對應關係，而與電離電流的峰值僅有機率上的相關性。因此，我公司首創了基於電離電荷的採樣技術，顯著提高了真空滅弧室的真空度計量的準確性。

功能二：漏電電流的處理

對處於分斷狀態的真空滅弧室兩端加高壓時，會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對於裝在整機上的真空滅弧室，由於其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性，並且在數值上與10E-4Pa數量級的真空滅弧室的電離電流相當。我們採用兩次起動高壓的方法，扣除了漏電電流，保證了無論是裝於整機上還是待裝的真空滅弧室的真空計量精度。
功能三：PC機控制測量、計算漏率、形成測量資料庫
這部分是選配件。通過界面進行管型、電流或真空度、所有資料庫的整定，由PC機控制整個測量過程、顯示測量結果並將數據存入整定時反映定的資料庫。同一隻真空滅弧室在兩次測量後，可通過界面控制進行漏率計算。
功能四：內置國內外幾乎所有真空滅弧室的測量曲線
真空滅弧室由於其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，並且有相當的差異。為準確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度推算曲線。我公司的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了幾乎國內外所有真空滅弧室的電離電荷和真空度關係的數據，通過數學處理，將其特徵參數送入RTZK-V真空開關真空度測試儀。因此，RTZK-V真空開關真空度測試儀內置國內外幾乎所有真空滅弧室的測量曲線。這是國內外同類產品中絕無僅有的。
功能五：完善的輸入保護電路
當真空滅弧室的真空度非常低時，測量時真空滅弧室會被高壓擊穿，瞬間的高壓直接加至信號輸入端的採樣電路上，使其承受十分強的電衝擊。RTZK-V真空開關真空度測試儀的信號輸入端的採樣電路增加了完備的保護電路，即使儀器由於輸入端的高壓衝擊而發生暫時工作不正常時（重新開機即可），也不會造成電路部分的損壞。

二）、產品技術參數：

1. 測量範圍：1×10-5~1×10-1Pa
2. 測量誤差：1×10-4~1×10-1Pa中誤差<10%
3. 測量分辯率：10-5Pa
4. 漏氣的滅弧室在測量中將發生電擊穿
5. 允許環濕：-20℃~55℃
如在0℃以下測試時請先將機器通電20分種後再使用
6. 空氣濕度：<85%RH
7. 電源：AC220±10%
8. 外型尺寸：455mm×330mm×250mm
