盧納橋是世界著名大跨度(主跨440米)公路預應力混凝土斜張橋。位於西班牙西北部,跨越盧納湖。1983年建成。

基本信息

盧納橋

該橋由107.7+440.0+106.9米3跨組成,邊跨和橋台固結,主跨無索區設一個剪力鉸。為了避開50米水深和不良地質條件,採用了很大的中跨;又因主梁採用懸臂澆築法(見混凝土橋架設)施工,採用了長36.23米,重2.5萬噸起平衡作用的重力式橋台,其上也錨固部分纜索,並配置了預應力鋼筋,形成三向預應力混凝土結構。主梁高度僅 2.5米,跨高比為176;橋寬22.5米,寬高比為9;主梁採用流線形的單箱三室封閉式截面,但在中跨的中部因軸向壓力較小,為減輕自重,採用了半封閉式的箱形截面。塔墩在基礎頂面以上高達102.5米,立面上呈柱型,橫橋向採用斜腿門型塔柱,有兩道橫撐,具有較好的抗風穩定性。80%高度的塔墩採用提升式模板施工。纜索布置採用折中型,由根數不同的直徑15.2毫米鋼絞線組成,鋼絞線則由7根鋼絲組成。纜索外套聚乙烯管,內注水泥砂漿防鏽。纜索索距為8.16米,採用BL(Barrios de LUNA)型錨具,具有耐疲勞、可以現場製造的優點。為了加大中跨的剛度,位於邊跨橋台平衡重部分的斜纜索,按45°傾斜角布置。該橋為預應力混凝土斜張橋,比鋼斜張橋經濟。主梁採用懸臂澆築法施工,平均每周可澆築兩個節段,合8.16米。(見彩圖)

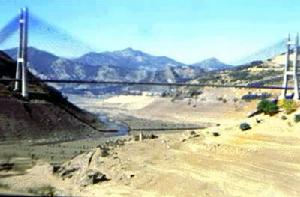

盧納橋盧納橋
