水性環氧
形態

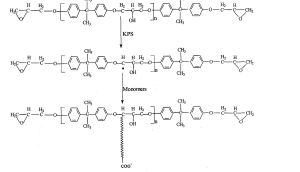

環氧樹脂通過不同的水性化途徑可形成三種水分散形態：①水溶性；②膠束分散型；③乳液。環氧樹脂自身為熱塑性的線型結構，受熱後固態變為液態，高粘度變為低粘度，只有與固化劑配合使用才具有實用價值（純正的單組分水性環氧體系也需加入潛伏型固化劑）。因此水性環氧體系應包含水性環氧樹脂和水性環氧固化劑，同樣，它們分別通過不同的水性化途徑可形成三種水分散形態。因此水性環氧體系具有更多的選擇組合（理論上具有9種的形態組合），但也增加了選擇難度。同時在實際套用過程，通過加入大量的顏填料、助劑等，提高水性環氧體系套用性能同時也掩蓋了水性環氧體系的不足甚至嚴重缺陷，這將增大更多的不確定因素和複雜性。棄繁從簡，分別關注水性環氧樹脂形態和水性環氧固化劑形態的同時，通過掌控水性環氧的本質和水性環氧的評定達到更快、更好的選擇水性環氧體系，為您的萬丈高樓打牢根基。
本質
不管選擇何種形態的水性環氧樹脂和水性環氧固化劑，最終具有實際套用價值的水性環氧體系是一種分散多相結構，由水性環氧樹脂、水性環氧固化劑、水等多相組成，其成膜機理不同於一般的聚合物乳液如丙烯酸乳液的成膜（凝結成膜，物理過程），同時與溶劑型環氧的成膜也不完全相同，在溶劑型環氧體系中，環氧樹脂和固化劑均以分子形式溶解在有機溶劑中，形成的體系是均相的，固化反應在分子之間進行，因而固化反應進行得比較完全，所形成的固化物也是均相的。
水性環氧為多相體系，環氧樹脂和固化劑以分散相形式分散在水相中，交聯固化過程是在水分蒸發的過程中微粒之間的相互滲透內部擴散交聯反應過程，因此水性環氧的固化程度取決於以下四個因素：
相容性：水性環氧樹脂與水性環氧固化劑的相容性越好，越有利於固化劑微粒與環氧樹脂微粒相互內部擴散，有利於固化反應的進行；
粒徑：粒徑較小時，水性環氧樹脂與水性環氧固化劑分散相粒子能夠較充分地相互滲透到核心從而達到較完全的固化程度；
親水親油平衡值：水性環氧樹脂與水性環氧固化劑的親水親油平衡值接近，在水相中達到一致的共存穩定狀態，如果差異較大，親水性較強的組分會逐漸聚集於水相中，從而導致樹脂相和固化劑相分離；
分散均勻程度：在多相分離的狀態下，只有通過一定的機械攪拌作用，才能將樹脂相和固化劑相均勻分布於水相中；（環氧在套用中攪拌混合均勻非常重要）（有些朋友在使用油性環氧過程中認為只要簡單攪拌甚至不攪拌也能成膜，其實這存在很大的誤區，因為所使用的油性環氧是由固體環氧溶解而成如75%的E－20，即使不加固化劑，溶劑揮發後可形成很硬的乾膜狀態，但這種乾膜是未經固化劑交聯固化的，受熱後變成液態，乾膜毫無性能可言）。
參考標準
GBT 1303-2009
