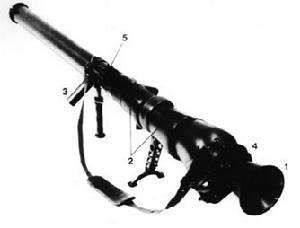

西班牙C－90－C式90mm火箭筒產品名稱: Ｃ－９０－Ｃ式９０mm火箭筒
Ｃ－９０－Ｃ９０ｍｍ Ｒｏｃｋｅｔ Lａｕｎｃｈｅｒ
研製單位:西班牙英斯塔拉札公司
Ｉｎｓｔａｌａｚａ ＳＡ，ＥＳ
現狀:生產
用途:對付坦克、裝甲車輛及完成其他戰術任務
概 述
Ｃ－９０系列火箭筒是西班牙英斯塔拉扎公司從７０年代末開始研製的。最初的試驗型號為Ｃ－９０－Ａ式，經過改進和完善於１９８０年完成了型號Ｃ－９０－Ｂ式的研製，同年批量生產供部隊試用。在Ｃ－９０－Ｂ式的基本結構基礎上，通過改用光學瞄準鏡，又研製出Ｃ－９０－Ｃ式火箭筒及相應的破甲彈、破甲殺傷兩用彈和燃燒發煙彈等。
Ｃ－９０－Ｃ式於８０年代中期成批生產，西班牙武裝部隊首批訂購了１１００具，計畫先裝備巡邏隊、突擊隊、海軍陸戰隊等特種部隊，９０年代再裝備其他部隊。
結構特點
１．火箭筒
Ｃ－９０－Ｃ式９０ｍｍ火箭筒由發射筒、提把、手柄、背帶、瞄準具和發射、擊發機構等組成，出廠時火箭彈已預先封裝在火箭筒內，貯存和運輸期間起包裝筒作用，發射後拋棄。發射筒用玻璃鋼材料製成，兩端有塑膠密封保護蓋。攜行提把在發射時可當作肩托使用。發射、擊發機構在筒身上方，由扳機、扳機簧、扳機座、轉換器、擊錘、擊針組件以及保險機構等組成。發火系統包括火帽、導火管和點火具，結構筒單、緊湊。發射時，扳轉換器到射擊位置，解除保險，前推擊錘，即成待髮狀態。發射準備工作在１０ｓ內即可完成，從扣壓扳機到發動機主裝藥點燃，只需５ｍｓ。
２．瞄準裝置
該火箭筒採用光學瞄準鏡，由放大率為２倍、視場１３°的小型透鏡組組成，安裝在發射筒前部１／３處，與發射筒構成一體。
３．彈藥
該火箭筒配用Ｃ－９０－Ｂ、Ｃ－９０－Ｃ、Ｃ－９０－ＣＲ和Ｃ－９０－ＣＲ－ＲＢ式破甲火箭彈，Ｃ－９０-Ｃ－ＡＭ和Ｃ－９０－ＣＲ－ＡＭ式反坦克殺傷兩用彈以及Ｃ－９０－ＣＲ－ＦＩＭ式燃燒發煙彈等。
破甲彈戰鬥部採用空心裝藥結構，配銅質藥型罩；彈殼用輕合金製成，起爆系列經過最佳化設計，主裝藥採用精密注裝工藝。彈道慣性力壓電式電容儲能引信位於戰鬥部和發動機之間的連線體內，採用風帽碰合式起爆迴路，瞬發度高。
性能數據
C－９０－B式
口徑------------------------------------------------９０ｍｍ
火箭筒長--------------------------------------------８００ｍｍ
火箭筒戰鬥總質量------------------------------------３.２ｋｇ
配用彈種
-----------------------------------------破甲彈，反坦克殺傷兩用彈，
燃燒發煙彈
破甲彈
彈徑--------------------------------------------９０ｍｍ
彈長--------------------------------------------６００ｍｍ
彈質量------------------------------------------２.３ｋｇ
直射距離---------------------------------------------２００ｍ
有效射程
對運動目標---------------------------------------２５０ｍ
對固定目標---------------------------------------３５０ｍ
破甲厚度---------------------------------------------４５０ｍｍ
瞄準裝置---------------------------------------------光學瞄準鏡
Ｃ－９０－Ｃ式
口徑-------------------------------------------------９０ｍｍ
火箭筒長---------------------------------------------８４０ｍｍ
火箭筒戰鬥總質量-------------------------------------４．２ｋｇ
配用彈種
---------------------------------------------破甲彈，反坦克殺傷
兩用彈，燃燒發煙彈
破甲彈
彈徑----------------------------------------９０ｍｍ
彈長
彈質量
直射距離---------------------------------------------２００ｍ
有效射程
對運動目標----------------------------------２５０ｍ
對固定目標----------------------------------３５０ｍ
破甲厚度---------------------------------------------４００ｍｍ
瞄準裝置---------------------------------------------光學瞄準鏡
C－９０－CR式
口徑-------------------------------------------------９０ｍｍ
火箭筒長---------------------------------------------９４０ｍｍ
火箭筒戰鬥總質量-------------------------------------４．８ｋｇ
配用彈種---------------------------------------------破甲彈，反坦克殺傷
兩用彈，燃燒發煙彈
破甲彈 彈徑-------------------------------------------９０ｍｍ
彈長-------------------------------------------８２５ｍｍ
彈質量-----------------------------------------２．７ｋｇ
直射距離---------------------------------------------３００ｍ
有效射程 對運動目標
對固定目標
破甲厚度---------------------------------------------４００ｍm
瞄準裝置---------------------------------------------光學瞄準鏡
