燃燒系統

燃燒系統

燃燒系統所屬現代詞,指的是燃煤由皮帶機輸送到煤粉間的煤斗內,煤斗的煤經給煤機進入磨煤機磨成煤粉。

工業燃燒系統組成

燃燒器

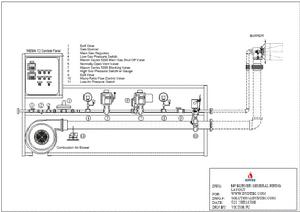

燃燒系統機械圖
送風系統

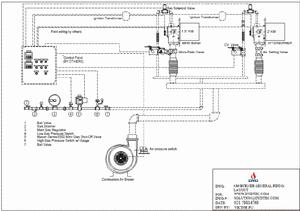

DYD工業燃燒系統
點火系統
燃料系統
電控系統

系統介紹

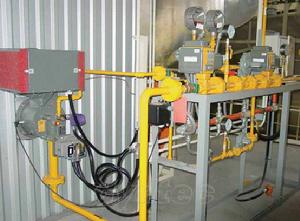

DYD工業燃燒系統現場圖
1、送風系統
送風系統的功能在於向燃燒室里送入一定風速和風量的空氣,其主要部件有:殼體、風機馬達、風機葉輪、風槍火管、風門控制器、風門檔板、擴散盤。
殼體:是燃燒器各部件的安裝支架和新鮮空氣進風通道的主要組成部分。從外形來看可以分為箱式和槍式兩種,箱式燃燒器多數有一個注塑材料的外罩,且功率一般較小,大功率燃燒器多數採用分體式殼體,一般為槍式。殼體的組成材料一般為高強度輕質合金鑄件。
風機馬達:主要為風機葉輪和高壓油泵的運轉提供動力,也有一些燃燒器採用單獨電機提供油泵動力。某些小功率燃燒器採用單相電機,功率相對較小,大部分燃燒器採用三相電機,電機只有按照確定的方向鏇轉才能使燃燒器正常工作。
風機葉輪:通過高速鏇轉產生足夠的風壓以克服爐膛阻力和煙囪阻力,並向燃燒室吹入足夠的空氣以滿足燃燒的需要。它由裝有一定傾斜角度的葉片的圓柱狀輪子組成,其組成材料一般為高強度輕質合金鋼,也有注塑成形的產品,所有合格的風機葉輪均具有良好的動平衡性能。
風門控制器:是一種驅動裝置,通過機械連桿控制風門檔板的轉動。一般有液壓驅動控制器和伺服馬達驅動控制器兩種,前者工作穩定,不易產生故障,後者控制精確,風量變化平滑。
2、點火系統
點火系統的功能在於點燃空氣與燃料的混合物,其主要部件有:點火變壓器、點火電極、電火高壓電纜。
點火變壓器:是一種產生高壓輸出的轉換元件,其輸出電壓一般為:2×5KV、2×6KV、2×7KV,輸出電流一般為15~30mA。
點火電極:將高壓電能通過電弧放電的形式轉換成光能和熱能,以引燃燃料。一般有單體式和分體式兩種。
電火高壓電纜:其作用是傳送電能。
3、監測系統
監測系統的功能在於保證燃燒器安全的運行,其主要部件有火焰監測器、壓力監測器、監測溫度器等。
火焰監測器:其主要作用是監視火焰的形成狀況,並產生信號報告程控器。火焰檢測器主要有三種:光敏電阻、紫外線UV電眼和電離電極。
4、燃料系統
燃料系統的功能在於保證燃燒器燃燒所需的燃料。燃油燃燒器的燃料系統主要有:油管及接頭、油泵、電磁閥、噴嘴、重油預熱器。燃氣燃燒器主要有過濾器、調壓器、電磁閥組、點火電磁閥組。
5、電控系統
電控系統是以上各系統的指揮中心和聯絡中心,主要控制元件為程控器,針對不同的燃燒器配有不同的程控器,常見的程控器有:LFL系列、LAL系列、LOA系列、LGB系列,其主要區別為各個程式步驟的時間不同。
