熱橋效應

基本信息

• 中文名：熱橋效應
• 英文名：Heat Bridge effect

• 原名：冷橋
• 稱謂：南方叫熱橋，北方稱冷橋
• 辦法：加強保溫
• 意思：熱傳導的物理效應
• 發生原因：由於沒有處理好熱傳導而引起的
• 影響因素：溫度、濕度、熱量等
• 套用：建築
• 類型：物理反應

概述

熱橋效應

所謂熱橋效應即熱傳導的物理效應，由於樓層和牆角處有混凝土圈樑和構造柱，而混凝土材料比起砌牆材料有較好的熱傳導性(混凝土材料的導熱性是普通磚塊導熱性的2至4倍)，同時由於室內通風不暢，秋末冬初室內外溫差較大，冷熱空氣頻繁接觸，牆體保溫層導熱不均勻，產生熱橋效應，造成房屋內牆結露、發霉甚至滴水。總之，熱橋效應是由於沒有處理好熱傳導(保溫)而引起的。熱橋效應在磚混結構的建築中出現較多，而且由於溫度、濕度、熱量等多方面因素的影響，會出現“同一座樓，有的住戶家發霉嚴重，有的住戶家裡卻沒事”。
由於造成熱橋效應的因素很多，解決起來較為複雜。將長霉的部位牆面清除後，沿樓面與牆面交接處，內牆外牆交接處牆面向外加寬，達到提高牆體保溫、保濕的目的，減小熱傳遞，能有效解決熱橋效應，這種方法的弊端是造價太高。另外，將內牆貼上瓷磚，定期擦試，雖不能徹底解決熱橋效應，但卻能緩解發霉現象。

熱橋與冷橋

熱橋以往又稱冷橋，現統一定名為熱橋。
建築圍護結構中的一些部位，在室內外溫差的作用下，形成熱流相對密集、內表面溫度較低的區域。這些部位成為傳熱較多的橋樑，故稱為熱橋（thermalbridges），有時又可稱為冷橋(coldbridges)。
冷橋作為一種現象存在，是民間的一種習慣稱謂，南方叫熱橋，北方稱冷橋。原因是出現這種現象的部位總能感覺到冷氣的存在，溫度較低，但是叫法並不科學。
熱是一種能量，而冷不是，熱能量的傳導是需要一個渠道、橋樑的，而那些熱阻低，熱傳導係數大的部位則提供了熱傳導橋樑，故這些部位就叫做“熱橋”，在我國《民用建築熱工設計規範》（GB50176-93）上的專用術語就是“熱橋”。
冷橋是現象，熱橋是空間部位，出現冷橋現象部位，一定是由熱橋造成的，但有熱橋存在卻不一定出現冷橋現象。

原因

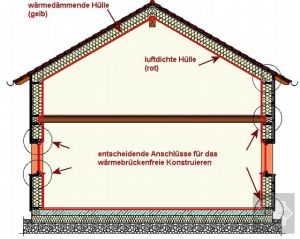

熱橋效應

熱橋往往是由於該部位的傳熱係數比相鄰部位大得多、保溫性能差得多所致，在圍護結構中這是一種十分常見的現象。如砌在磚牆或加氣混凝土牆內的金屬，混凝土或鋼筋混凝土的梁、柱、板和肋，預製保溫中的肋條，夾心保溫牆中為拉結內外兩片牆體設定的金屬聯結件，外保溫牆體中為固定保溫板加設的金屬錨固件，內保溫層中設定的龍骨，挑出的陽台板與主體結構的連線部位，保溫門窗中的門窗框特別是金屬門窗框等等。
寒冷季節外牆角部散熱面積比吸熱面積為大，牆角內空氣流動速度較慢，接受室內熱量比鄰近的平直部位為少，也是熱流密集、內表面溫度較低的熱橋部位。
熱橋可以通過熱工計算、模擬測試或者實測得出定量的結果。現在已有一些計算機模擬軟體，可以顯現出在不同條件下熱橋部位的溫度與熱流狀況。
由於熱橋部位內表面溫度較低，寒冬期間，該處溫度低於露點溫度時，水蒸氣就會凝結在其表面上，形成結露。此後，空氣中的灰塵容易沾上，逐漸變黑，從而長菌發霉。熱橋嚴重的部位，在寒冬時甚至會淌水，對生活和健康影響很大。

處理方法

加強保溫是處理熱橋的有效辦法。採用外牆內保溫可以提高外牆內表面溫度，但外牆與隔牆、外牆與樓板等連線處的熱橋比較明顯。內保溫越好，經由熱橋散失熱量所占的比例就越大。採用外保溫則由於保溫層覆蓋住整個外牆面，有利於避免熱橋的產生，但對於門視窗四周側壁也應注意妥善保溫，避免此處熱量過多散失。至於鋁窗框的熱橋問題，可以通過在窗框內設定斷熱條的方法解決。
