測量球隙由一對直徑為D、間隙為s的銅球組成。當s<0.5D時,球隙間形成近乎均勻電場,此時放電電壓分散性較小,故可利用球隙的放電來測量高電壓。方法是,將被測電壓加於球隙,改變球隙距離s至球隙恰好放電,該球隙的放電電壓值就是被測電壓。球隙所測得的是高電壓的峰值。

測量球隙

正文

利用球間隙放電測量高電壓的裝置。20世紀初已經開始研究和套用。測量球隙是一對直徑相同的金屬球(一般套用銅球),在一定的大氣狀況下,兩球間隙有一比較固定的放電電壓。由此可用來測量一個未知高電壓的峰值。球隙的放電電壓可從國際標準和各國國家標準中查得。若測量時的空氣狀態不同於標準狀態,需根據當時的氣壓-氣溫加以校正。試驗標準所推薦的球隙放電電壓表的數值,是事先經過許多國家用實驗方法獲得的。

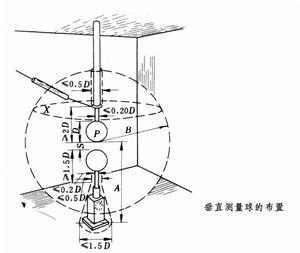

測量球的直徑從2厘米到2米甚至3米,可測峰值電壓範圍從 2千伏到高於2000千伏。球隙的布置有垂直和水平兩種。圖中所示為垂直布置的狀況。測量球隙標準中對各種尺寸,如圖中的A、B距離及球的表面狀態,使用方法等,都有具體技術規定。測量球隙≤0.5條件下,測量交流電壓及衝擊電壓的誤差為≤3%;測量直流高壓時,由於灰塵、纖維等雜質影響特別嚴重,測量誤差較大,測量球隙≤0.4時,誤差為≤5%。
測量球隙可用於交流電壓、正負極性的標準雷電全波衝擊電壓、長波尾衝擊電壓及直流電壓等高電壓的測量。近年來,各國研究採用棒間隙來測量直流高壓,它可減小放電分散性和測量誤差。
