發展
互感器2012年，中國電網工程建設完成投資3693億元，同比增長0.3%，增幅較上年同期下降6.49個百分點。
工作原理
互感器顯示儀表大部分是指針式的電流電壓表，所以電流互感器的二次電流大多數是安培級的（如5A等）。隨著時代發展，電量測量大多已經達到數位化，而計算機的採樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與採樣之間的橋樑作用。微型電流互感器稱之為“儀用電流互感器”。（“儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用於擴大儀表量程。）
電流互感器原理線路圖微型電流互感器與變壓器類似也是根據電磁感應原理工作,變壓器變換的是電壓而微型電流互感器變換的是電流罷了。繞組N1接被測電流，稱為一次繞組（或原邊繞組、初級繞組）；繞組N2接測量儀表，稱為二次繞組（或副邊繞組、次級繞組）。
微型電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。微型電流互感器在額定工作電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。 Kn=I1n/I2n
結構原理
普通電流互感器結構原理電流互感器的結構較為簡單，由相互絕緣的一次繞組、二次繞組、鐵心以及構架、殼體、接線端子等組成。其工作原理與變壓器基本相同，一次繞組的匝數(N1)較少，直接串聯於電源線路中，一次負荷電流()通過一次繞組時，產生的交變磁通感應產生按比例減小的二次電流()；二次繞組的匝數(N2)較多，與儀表、繼電器、變送器等電流線圈的二次負荷(Z)串聯形成閉合迴路，由於一次繞組與二次繞組有相等的安培匝數，I1N1=I2N2，電流互感器額定電流比電流互感器實際運行中負荷阻抗很小，二次繞組接近於短路狀態，相當於一個短路運行的變壓器。
互感器普通電流互感器結構原理圖

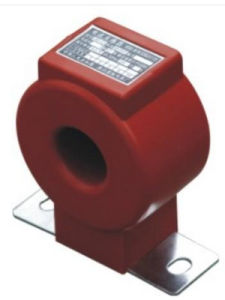

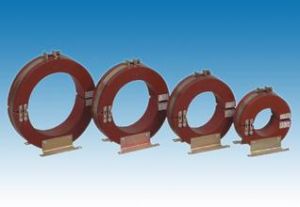

穿心式電流互感器其本身結構不設一次繞組，載流(負荷電流)導線由L1至L2穿過由矽鋼片擀卷製成的圓形(或其他形狀)鐵心起一次繞組作用。二次繞組直接均勻地纏繞在圓形鐵心上，與儀表、繼電器、變送器等電流線圈的二次負荷串聯形成閉合迴路，由於穿心式電流互感器不設一次繞組，其變比根據一次繞組穿過互感器鐵心中的匝數確定，穿心匝數越多，變比越小；反之，穿心匝數越少，變比越大，額定電流比：式中I1——穿心一匝時一次額定電流；n——穿心匝數。
互感器穿心式電流互感器結構原理圖
多抽頭電流互感器。這種型號的電流互感器，一次繞組不變，在繞制二次繞組時，增加幾個抽頭，以獲得多個不同變比。它具有一個鐵心和一個匝數固定的一次繞組，其二次繞組用絕緣銅線繞在套裝於鐵心上的絕緣筒上，將不同變比的二次繞組抽頭引出，接在接線端子座上，每個抽頭設定各自的接線端子，這樣就形成了多個變比，此種電流互感器的優點是可以根據負荷電流變比，調換二次接線端子的接線來改變變比，而不需要更換電流互感器，給使用提供了方便。
多抽頭電流互感器原理圖
不同變比電流互感器。這種型號的電流互感器具有同一個鐵心和一次繞組，而二次繞組則分為兩個匝數不同、各自獨立的繞組，以滿足同一負荷電流情況下不同變比、不同準確度等級的需要，例如在同一負荷情況下，為了保證電能計量準確，要求變比較小一些(以滿足負荷電流在一次額定值的2/3左右)，準確度等級高一些(如1K1、1K2為200/5、0.2級)；而用電設備的繼電保護，考慮到故障電流電流的保護係數較大，則要求變比較大一些，準確度等級可以稍低一點(如2K1、2K2為300/5、1級)。
不同變比電流互感器原理圖
一次繞組可調，二次多繞組電流互感器。這種電流互感器的特點是變比量程多，而且可以變更，多見於高壓電流互感器。其一次繞組分為兩段，分別穿過互感器的鐵心，二次繞組分為兩個帶抽頭的、不同準確度等級的獨立繞組。一次繞組與裝置在互感器外側的連線片連線，通過變更連線片的位置，使一次繞組形成串聯或並聯接線，從而改變一次繞組的匝數，以獲得不同的變比。帶抽頭的二次繞組自身分為兩個不同變比和不同準確度等級的繞組，隨著一次繞組連線片位置的變更，一次繞組匝數相應改變，其變比也隨之改變，這樣就形成了多量程的變比。帶抽頭的二次獨立繞組的不同變比和不同準確度等級，可以分別套用於電能計量、指示儀表、變送器、繼電保護等，以滿足各自不同的使用要求。
互感器一次繞組可調，二次多繞組電流互感器
互感器組合式電流電壓互感器
主要作用
微型互感器電力系統為了傳輸電能，往往採用交流電壓、大電流迴路把電力送往用戶，無法用儀表進行直接測量。互感器的作用，就是將交流電壓和大電流按比例降到可以用儀表直接測量的數值，便於儀表直接測量，同時為繼電保護和自動裝置提供電源。電力系統用互感器是將電網高電壓、大電流的信息傳遞到低電壓、小電流二次側的計量、測量儀表及繼電保護、自動裝置的一種特殊變壓器，是一次系統和二次系統的聯絡元件，其一次繞組接入電網，二次繞組分別與測量儀表、保護裝置等互相連線。互感器與測量儀表和計量裝置配合，可以測量一次系統的電壓、電流和電能；與繼電保護和自動裝置配合，可以構成對電網各種故障的電氣保護和自動控制。互感器性能的好壞，直接影響到電力系統測量、計量的準確性和繼電器保護裝置動作的可靠性。
互感器分為電壓互感器和電流互感器兩大類，其主要作用有：將一次系統的電壓、電流信息準確地傳遞到二次側相關設備；將一次系統的高電壓、大電流變換為二次側的低電壓（標準值）、小電流（標準值），使測量、計量儀表和繼電器等裝置標準化、小型化，並降低了對二次設備的絕緣要求；將二次側設備以及二次系統與一次系統高壓設備在電氣方面很好地隔離，從而保證了二次設備和人身的安全。
電壓互感器和電流互感器的作用
在系統中，電壓互感器把系統一次側的高電壓變為100V的電壓，電流互感器將系統一次側的大電流變為5A的電流。這樣，接入所有電氣測量儀表的電壓為100V，流入的電流為5A，就實現了各種電氣測量。
特點
(1)一次線圈串聯在電路中，並且匝數很少，因此，一次線圈中的電流完全取決於被測電路的負荷電流．而與二次電流無關；(2)電流互感器二次線圈所接儀表和繼電器的電流線圈阻抗都很小，所以正常情況下，電流互感器在近於短路狀態下運行。電流互感器一、二次額定電流之比，稱為電流互感器的額定互感比：kn=I1n/I2n
因為一次線圈額定電流I1n己標準化，二次線圈額定電流I2n統一為5(1或0.5)安，所以電流互感器額定互感比亦已標準化。kn還可以近似地表示為互感器一、二次線圈的匝數比，即kn≈kN=N1/N2式中N1、N2為一、二線圈的匝數。
分類
互感器分為電壓互感器和電流互感器兩大類，其主要作用有：將一次系統的電壓、電流信息準確地傳遞到二次側相關設備；將一次系統的高電壓、大電流變換為二次側的低電壓（標準值）、小電流（標準值），使測量、計量儀表和繼電器等裝置標準化、小型化，並降低了對二次設備的絕緣要求；將二次側設備以及二次系統與一次系統高壓設備在電氣方面很好地隔離，從而保證了二次設備和人身的安全。電壓互感器
按用途分
測量用電壓互感器或電壓互感器的測量繞組：在正常電壓範圍內，向測量、計量裝置提供電網電壓信息；
保護用電壓互感器或電壓互感器的保護繞組：在電網故障狀態下，向繼電保護等裝置提供電網故障電壓信息。
按絕緣介質分
乾式電壓互感器：由普通絕緣材料浸漬絕緣漆作為絕緣，多用在及以下低電壓等級；
澆注絕緣電壓互感器：由環氧樹脂或其他樹脂混合材料澆注成型，多用在及以下電壓等級；
油浸式電壓互感器：由絕緣紙和絕緣油作為絕緣，是我國最常見的結構型式，常用於及以下電壓等級；
氣體絕緣電壓互感器：由氣體作主絕緣，多用在較高電壓等級。
通常專供測量用的低電壓互感器是乾式，高壓或超高壓密封式氣體絕緣(如六氟化硫)互感器也是乾式。澆注式適用於35kV及以下的電壓互感器，35kV以上的產品均為油浸式。
互感器按相數分
絕大多數產品是單相的，因為電壓互感器容量小，器身體積不大，三相高壓套管間的內外絕緣要求難以滿足，所以只有3-15kV的產品有時採用三相結構。
按電壓變換原理分
電磁式電壓互感器：根據電磁感應原理變換電壓，原理與基本結構和變壓器完全相似，我國多在及以下電壓等級採用；
電容式電壓互感器：由電容分壓器、補償電抗器、中間變壓器、阻尼器及載波裝置防護間隙等組成，用在中性點接地系統里作電壓測量、功率測量、繼電防護及載波通訊用；
光電式電壓互感器：通過光電變換原理以實現電壓變換，還在研製中。
按使用條件分
戶內型電壓互感器：安裝在室內配電裝置中，一般用在及以下電壓等級；
戶外型電壓互感器：安裝在戶外配電裝置中，多用在及以上電壓等級。
按一次繞組對地運行狀態分
一次繞組接地的電壓互感器：單相電壓互感器一次繞組的末端或三相電壓互感器一次繞組的中性點直接接地；
一次繞組不接地的電壓互感器：單相電壓互感器一次繞組兩端子對地都是絕緣的；三相電壓互感器一次繞組的各部分，包括接線端子對地都是絕緣的，而且絕緣水平與額定絕緣水平一致。
按磁路結構分
單級式電壓互感器：一次繞組和二次繞組（根據需要可設多個二次繞組同繞在一個鐵芯上，鐵芯為地電位。我國在及以下電壓等級均用單級式；
串級式電壓互感器：一次繞組分成幾個匝數相同的單元串接在相與地之間，每一單元有各自獨立的鐵芯，具有多個鐵芯，且鐵芯帶有高電壓，二次繞組（根據需要可設多個二次繞組處在最末一個與地連線的單元。我國在電壓等級常用此種結構型式；
組合式互感器：由電壓互感器和電流互感器組合併形成一體的互感器稱為組合式互感器，也有把與組合電器配套生產的互感器稱為組合式互感器。
互感器電流互感器
按用途分
測量用電流互感器（或電流互感器的測量繞組。在正常工作電流範圍內，向測量、計量等裝置提供電網的電流信息；
保護用電流互感器（或電流互感器的保護繞組。在電網故障狀態下，向繼電保護等裝置提供電網故障電流信息。
按絕緣介質分
乾式電流互感器：由普通絕緣材料經浸漆處理作為絕緣；
澆注式電流互感器：用環氧樹脂或其他樹脂混合材料澆注成型的電流互感器；
油浸式電流互感器：由絕緣紙和絕緣油作為絕緣，一般為戶外型。目前我國在各種電壓等級均為常用；
氣體絕緣電流互感器：主絕緣由氣體構成。
按電流變換原理分
電磁式電流互感器：根據電磁感應原理實現電流變換的電流互感器；
光電式電流互感器：通過光電變換原理以實現電流變換的電流互感器，還在研製中。
按安裝方式分
貫穿式電流互感器：用來穿過屏板或牆壁的電流互感器；
支柱式電流互感器：安裝在平面或支柱上，兼做一次電路導體支柱用的電流互感器；
套管式電流互感器：沒有一次導體和一次絕緣，直接套裝在絕緣的套管上的一種電流互感器；
母線式電流互感器：沒有一次導體但有一次絕緣，直接套裝在母線上使用的一種電流互感器。
有源型電子式電流互感器特點是一次感測器為空心線圈，高壓側電子器件需要由電源供電方能工作。
無源磁光玻璃型電子式電流互感器特點是一次感測器為磁光玻璃，無需電源供電。
互感器電壓互感器
測量用電流互感器主要與測量儀表配合，線上路正常工作狀態下，用來測量電流、電壓、功率等。測量用微型電流互感器主要要求：1、絕緣可靠，2、足夠高的測量精度，3、當被測線路發生故障出現的大電流時互感器應在適當的量程內飽和（如500%的額定電流）以保護測量儀表。保護用電流互感器保護用電流互感器主要與繼電裝置配合，線上路發生短路過載等故障時，向繼電裝置提供信號切斷故障電路，以保護供電系統的安全。保護用微型電流互感器的工作條件與測量用互感器完全不同，保護用互感器只是在比正常電流大幾倍幾十倍的電流時才開始有效的工作。
電流互感器
利用變壓器原、副邊電流成比例的特點製成。其工作原理、等值電路也與一般變壓器相同，只是其原邊繞組串聯在被測電路中，且匝數很少；副邊繞組接電流表、繼電器電流線圈等低阻抗負載，近似短路。原邊電流（即被測電流）和副邊電流取決於被測線路的負載，而與電流互感器的副邊負載無關。由於副邊接近於短路，所以原、副邊電壓U1和都很小，勵磁電流I0也很小。電流互感器運行時，副邊不允許開路。因為一旦開路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此，電流互感器副邊迴路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相，三相星形和不完全星形。
鉗形互感器
鉗形電流互感器是一款精密電流互感器（直流感測器），是專門為電力現場測量計量使用特點設計的。該系列互感器選用高導磁材料製成，精度高。線性優。抗干擾能力強等。使用時可以直接夾住母線或母排上無須截線停電其使用十分方便。Q8O系列鉗形電流互感器已多次被鐵道部門使用檢測目前D字開頭列車上高頻電流信號。交流電流變換器，它可配合多種測量儀器，電能表現場校驗儀、多功能電能表、示波器、數字萬用表、雙鉗式接地電阻測試儀、雙鉗式相位伏安表等， 可在電力不斷電狀態下，對多種電參量進行測量和比對。
零序互感器
零序電流保護的基本原理是基於基爾霍夫電流定律：流入電路中任一節點的復電流的代數和等於零。線上路與電氣設備正常的情況下，各相電流的矢量和等於零，因此，零序電流互感器的二次側繞組無信號輸出，執行元件不動作。當發生接地故障時的各相電流的矢量和不為零，故障電流使零序電流互感器的環形鐵芯中產生磁通，零序電流互感器的二次側感應電壓使執行元件動作，帶動脫扣裝置，切換供電網路，達到接地故障保護的目的。作用：當電路中發生觸電或漏電故障時，保護動作，切斷電源。使用：可在三相線路上各裝一個電流互感器，或讓三相導線一起穿過一零序電流互感器，也可在中性線N上安裝一個零序電流互感器，利用其來檢測三相的電流矢量和。零序電流互感器採用ABS工程塑膠外殼、全樹脂澆注成密封，有效避免了互感器在長期使用過程中的鏽蝕。絕緣性能好，外形美觀。具有靈敏度高、線性度好運行可靠，安裝方便等特點。其性能優於一般的零序電流互感器，使用範圍廣泛，不僅適用於電磁型繼電保護，還能適用於電子和微機保護裝置。
類型區別
最重要區別是在正常運行時其工作狀態的不同，主要表現在以下幾個方面：1)電壓互感器正常工作時的磁通密度接近飽和值，故障時候磁通密度下降；電流互感器正常工作時磁通密度很低，而短路時由於一次側短路電流變得很大，使磁通密度大大增加，有時甚至遠遠超過飽和值。
2)電壓互感器是用來測量電網高電壓的特殊變壓器，它能將高電壓按規定比例轉換為較低的電壓後，再連線到儀表上去測量。電壓互感器，原邊電壓無論是多少伏，而副邊電壓一般均規定為100伏，以供給電壓表、功率表及千瓦小時表和繼電器的電壓線圈所需要的電壓。
3)電流互感器二次可以短路，但是不得開路；電壓互感器二次可以開路，但是不得短路．把大電流按規定比例轉換為小電流的電氣設備，稱為電流互感器。電流互感器副邊的電流一般規定為5安或1安，以供給電流表、功率表、千瓦小時表和繼電器的電流線圈電流。
4)對於二次側的負荷來說，電壓互感器的一次內阻抗較小甚至可以忽略不計，大可以認為電壓互感器是一個電壓源；而電流互感器的一次卻內阻很大,以至可以認為是一個內阻無窮大的電流源。
誤差測量
直流法測電流互感器極性1、直流法
用1.5——3V乾電池將其正極接於互感器的一次線圈L1，L2接負極，互感器的二次側K1接毫安表正極，負極接K2，接好線後，將K合上毫安表指針正偏，拉開後毫安表指針負偏，說明互感器接在電池正極上的端頭與接在毫安表正端的端頭為同極性。
1、K1為同極性即互感器為減極性。如指針擺動與上述相反為加極性。
交流法測電流互感器極性
2、交流法將電流互感器一、二次線圈的L2和二次側K2用導線連線起來，在二次側通以1——5V的交流電壓(用小量程)，用10V以下的電壓表測量U2及U3的數值若U3=U1-U2為減極性。U3=U1U2為加極性。注意：在試驗過程中儘量使通入電壓低一些，以免電流太大損壞線圈，為了讀數清楚電壓表儘量選擇小一些，變流比在5以下時採用交流法測量比較簡單準確，對變流比超過10的互感器不要採用這種方法進行測量，因為U2的數值較小U3與U1的數值接近，電壓表的讀數不易區別大小，所以在測量時不好辨別，一般不宜採用此法測量極性。3 儀表法一般的互感器校驗儀都有極性指示器，在測量電流互感器誤差之前儀器可預先檢查極性，若指示器沒有指示則說明被試電流互感器極性正確(減極性)。
誤差補償
互感器設備沒有經過補償的電流互感器，比差均為負值，角差均為正值。而各級電流互感器的誤差允許範圍是正負偏差。因此可以利用正負偏差的富餘範圍，使互感器精度提高。為了提高互感器的精度，一般採用各種補償方法。一般情況下因為補償的數值較小，可以認為對鐵芯的磁場基本不影響。這樣可以採用誤差疊加進行計算。電流互感器補償方法有匝數補償、輔助鐵芯補償、電容補償等。
補償量如下：
Δf=Nx/（N2-Nx）×100%
匝數補償只對比差起到補償作用，補償量與二次負荷和電流大小無關。補償匝數一般只有幾匝，匝數補償應計算電流低端二次阻抗最大時，和電流高端二次阻抗最小時誤差。對於高精度的微型電流互感器匝數補償那怕只補償1匝，就會補償過量。這時可以採用半匝或分數匝補償。但是電流互感器的匝數是以通過鐵芯視窗的封閉迴路計算的，電流互感器的匝數是一匝一匝計算的，不存在半匝的情況。採用半匝或分數匝補償必須採用輔助手段如：雙繞組、雙鐵芯等。
輔助鐵芯補償對比差、角差都起到補償作用，但輔助鐵芯補償的方法製作工藝比較複雜。
電容補償，直接在二次繞組兩端並聯電容就可以。其對比差起正補償作用，補償大小與二次負荷Z=RiX中X分量成正比，與補償電容大小成正比；對角差都起到負補償，補償大小與二次負荷Z=RiX中R分量成正比，與補償電容大小成正比。電容補償是一種比較理想的補償方法。在微型精密電流互感器中，一般二次繞組直接接運放的電流/電壓變換，其二次阻抗基本為0，此時電容補償的作用就比較小。一般可以在電流/電壓變換階段增加移相電路可以解決角差問題。用戶可以根據電流互感器出廠時所帶的該互感器的檢驗報告中檢驗誤差數據進行調整計算移相電路。
發展歷程
互感器最早出現於19世紀末。隨著電力工業的發展，互感器的電壓等級和準確級別都有很大提高,還發展了很多特種互感器，如電壓、電流複合式互感器、直流電流互感器，高準確度的電流比率器和電壓比率器,大電流雷射式電流互感器，電子線路補償互感器，超高電壓系統中的光電互感器，以及SF6全封閉組合電器(GIS)中的電壓、電流互感器。在電力工業中，要發展什麼電壓等級和規模的電力系統，必須發展相應電壓等級和準確度的互感器，以供電力系統測量、保護和控制的需要。隨著很多新材料的不斷套用，互感器也出現了很多新的種類，電磁式互感器得到了比較充分的發展，其中鐵心式電流互感器以乾式、油浸式和氣體絕緣式多種結構適應了電力建設的發展需求。然而隨著電力傳輸容量的不斷增長，電網電壓等級的不斷提高及保護要求的不斷完善，一般的鐵心式電流互感器結構已逐漸暴露出與之不相適應的弱點，其固有的體積大、磁飽和、鐵磁諧振、動態範圍小，使用頻帶窄等弱點，難以滿難以滿足新一代電力系統自動化、電力數字網等的發展需要。
隨著光電子技術的迅速發展，許多科技已開發國家已把目光轉向利用光學感測技術和電子學方法來發展新型的電子式電流互感器，簡稱光電電流互感器。國際電工協會已發布電子式電流互感器的標準。電子式互感器的含義，除了包括光電式的互感器，還包括其它各種利用電子測試原理的電壓、電流感測器。
注意事項
電子元件電壓互感器(PT)和電流互感器（Ct）是電力系統重要的電氣設備，它承擔著高、低壓系統之間的隔離及高壓量向低壓量轉換的職能。其接線的正確與否,對系統的保護、測量、監察等設備的正常工作有極其重要的意義。在新安裝PT、CT投運或更換PT、CT二次電纜時，利用極性試驗法檢驗PT、CT接線的正確性，已經是繼電保護工作人員必不可少的工作程式。
避免其極性接反就是要找到互感器輸入和輸出的“同名端”，具體的方法就是“點極性”。這裡以電流互感器為例說明如何點極性。具體方法是將指針式萬用表接在互感器二次輸出繞組上，萬用表打在直流電壓檔；然後將一節乾電池的負極固定在電流互感器的一次輸出導線上；再用乾電池的正極去“點”電流互感器的一次輸入導線，這樣在互感器一次迴路就會產生一個+（正）脈衝電流；同時觀察指針萬用表的錶針向哪個方向“偏移”，若萬用表的錶針從0由左向右偏移，郎錶針“正啟”，說明你接入的“電流互感器一次輸入端”與“指針式萬用表正接線柱連線的電流互感器二次某輸出端”是同名端，而這種接線就稱為“正極性”或“加極性”；若萬用表的錶針從0由右向左偏移，郎錶針“反啟”，說明你接入的“電流互感器一次輸入端”與“指針式萬用表正接線柱連線的電流互感器二次某輸出端”不是同名端，而這種接線就稱為“反極性”或“反極性”。
每個產品都有自己的注意事項，套用互感器時應注意以下幾個方面：
1、電流互感器的額定一次電流一般按線路的1.2——1.4倍電流選用電流互感器,這主要是考慮線路過載時不至於燒毀電流互感器和電流表或電能表等用電設備。
2、電流互感器的額定一次電流也不能選得比線路的實際工作電流相差太大，這將影響電流互感器的計量精度。
3、互感器是在額定的二次輸出負載範圍內才能保證互感器精度。因此包括二次線路負載以及計量裝置的負載都為互感器實際工作的負載，當互感器二次實際輸出負載大於互感器二次額定輸出負載時，互感器精度將降低，嚴重過載時將燒毀互感器。
4、當互感器二次實際輸出負載低於互感器額定二次輸出負載時，互感器的精度將降低。
5、根椐不同的使用場合選用適宜的互感器產品。
6、戶外用互感器和戶內用互感器莫混用。
燒壞原因：
1、電壓互感器低壓側匝間和相間短路時，低壓保險尚未熔斷，由於激磁電流迅速增大，使高壓熔管熔絲熔斷或燒壞互感器。
2、當10kV出線發生單相接地時，電壓互感器一次側非故障相對地電壓為正常電壓值的根號3倍。電壓互感器的鐵芯很快飽和，激磁電流急劇增強，使熔絲熔斷。
3、由於電力網路中含有電容性和電感性參數的元件，特別是帶有鐵芯的鐵磁電感元件，在參數組合不利時引起鐵磁諧振。
4、流過電壓互感器一次繞組的零序電流增大（相對於接地電流超標的系統而言），長時間運行時，該零序互感器產生的熱效應將使電壓互感器的絕緣損壞、炸裂；
5、系統中存在非線性的振盪（弧光接地過電壓），大大加劇了系統中電壓互感器的損壞進程；
6、電壓互感器自身的散熱條件較差。
檢定注意事項
用來檢定電流互感器與電壓互感器的專用儀器是互感器校驗儀。目前我國採用的互感器校驗儀種類、型號繁多，但無論是採用差值法原理，還是採用電流比較儀平衡原理，其正確使用與否，都不同程度地影響了測量的結果。因此在互感器的檢定過程中，我們必須注意以下幾方面的問題。1、檢定環境的選擇
互感器檢定的環境條件，必須滿足檢定規程的要求，即周圍氣溫為十10——+35℃，相對濕度不大於80%。存在於工作場所周圍的電磁場所引起的測量誤差，不應大於被檢互感器允許誤差的1/20。用於檢定工作的升流器、調壓器、大電流電纜線等所引起的測量誤差，不應大於被檢互感器允許誤差的1/10。為此，在實驗室內，對有關測量和供電設備進行合理布置，甚至對大電流的載流導線也要合理地布置，否則，它們對互感器的校驗將產生不可忽視的測量誤差。一般講，至少應讓升流器、大電流導線與互感器校驗儀的距離大於3m。為減小大電流電纜所引起的測量誤差，應儘可能選擇截面積較大的電纜線。
2、正確選擇接線方式
絕大多數的互感器校驗儀都是按差值測量法設計的，因此，在將被檢互感器與標準互感器連線到互感器校驗儀時，必須保證接線的極性正確。否則，取差電路取的可能是兩個電流(電壓)的和，而不是兩電流(電壓)之差。這樣，可能將校驗儀燒壞。某些互感器校驗儀電路元件燒毀，其主要原因是接線方式錯誤而又誤加較大的電流或升較高的電壓所致。在接線中還必須考慮到互感器的高低電位端，對電流互感器來說，只有當其初級電路中的L1端與次級電路中的K1端處於接近地電位時，測量從L1端注入的電流與K1端輸出的電流，才是該互感器的真實誤差。對電壓互感器來說，它的X端與x端是處於低電位，而A端和a端處於高電位，檢定中將標準互感器的a端與被檢互感器的a端短接，在兩互感器的x端取次級電壓差。如電流端接反，則可能引起泄漏誤差。
綜上所述，我們在互感器的檢定中，應避免電流互感器L1、K1端與L2、K2端對調；電壓互感器A端、a端與X端、x端對調。
3、校驗時接地問題的處理
採用互感器校驗儀進行互感器檢定時，必須使互感器校驗儀的電路始終處於低電位狀態，從而減小其對地的泄流，但對電流互感器而言，在用差值比較法進行檢定時，又不允許K1端接地，所以，我們在互感器的檢定過程中需要依具體電路的實際情況，合理選擇接地點。通常行之有效的接地措施為；將其面板上設定的接地端鈕可靠接地。
4、負載匹配
電流互感器與電壓互感器的誤差特性，對於負載阻抗(或導納)是十分敏感的。在檢定過程中，由於標準互感器的負載選擇不匹配，將可能導致誤判。故要對標準互感器及被檢互感器分別進行負載匹配，使其在檢定電路承擔的實際負載等於該互感器的額定負載。由於檢定線路已形成一部分負載，所以應對檢定線路進行內載測試。結合負載箱的參數，選合適的導線，準確匹配後，才可以工作。每次檢定前，注意一定要將每個接線端鈕鏇，以防鬆動和斷線。
5、合理選擇校驗儀的量程開關
由於互感器校驗儀的功能較多，在對互感器進行檢定時，一定要正確選擇功能開關，正確選擇合適的量程，以避免誤操作造成人為事故，減小校驗儀產生的測量誤差。
6、外觀檢查
外觀檢查是檢定人員對被檢互感器進行的表面直觀的檢查。雖然十分簡單，但卻是必不可少的重要一環。該環節的主要目的是：發現表面存在的問題並正確處理。即首先檢查銘牌標記的完整性，以便提供正確的參數，進行檢定。其次檢查接線端鈕的完好狀況，以及極性標記。對多變比互感器，還應檢查不同變比的接線方式。
7、絕緣電阻的測定
用兆歐表測量其各繞組之間和繞組對地之間的絕緣電阻值。
8、工頻耐壓試驗
工頻耐壓試驗，包括工頻耐壓試驗和感應電壓試驗。工頻耐壓試驗時，必須嚴格遵守有關規程。
9、極性檢查
無論是電流互感器還是電壓互感器，如將極性接錯，很容易燒壞儀器。因此，正式檢定誤差前，都要先檢查其極性的正確性。檢查的方法可用比較法或直流法，一般校驗儀上都有互感器極性試驗及顯示功能。當連線方式正確，仍發現極性指示器動作，表明被檢互感器的內部極性有問題。這時可反接極性再試。對任何互感器的檢定，該步驟都不能省略，否則極易造成人為事故的發生。
10、退磁
電流互感器的鐵芯一般有兩種材料，即鐵鎳合金與矽鋼片。對不同材料，不同結構型式的電流互感器，其退磁的方法和要求各不相同，對用鐵鎳合金作鐵芯的電流互感器，如採用次級開路退磁，往往會發生激磁電流開不起來的現象，最好採用閉路退磁。以矽鋼片作鐵芯的電流互感器，採用閉路退磁法、開路退磁法均可。0.2級及以上的電流互感器，用閉路退磁法為宜。
11、靈敏度的檢查
用互感器校驗儀進行檢定或測量時，應保證測量線路達到足夠的靈敏度。試驗過程中，為保護檢流計不受過分的衝擊，應該逐步提高其靈敏度檔進行試驗，直到線路靈敏度達到檢定所需為止。
上述的靈敏度，與常談的被檢儀器儀表的靈敏度有本質區別。這裡所談，並不是被檢互感器的靈敏度，而是指測量線路的靈敏度。
12、誤差測定
測量誤差時，應按被檢互感器的準確度級別及規程要求，選擇合適的標準器及調節、測量設備，接線必須正確無誤。電流(電壓)的上升和下降，均需平穩而緩慢地進行。
13、嚴禁電流互感器二次開路
對一般電流互感器而言，其二次側繞組的匝數很多，在帶額定電流工作的條件下，一旦發生二次開路，將會在次級繞組中產生很高的開路電壓，危及設備與人身的安全，故在作電流互感器的試驗時，一定不要發生二次開路。
14、周期檢定和輪換
運行中的互感器應定期輪換，進行試驗室檢定，高壓互感器可用現場檢驗作為周期檢定。其檢定和輪換周期，按《DL448-91》要求，高壓互感器至少每10年輪換或現場檢驗一次；低壓電流互感器，至少每20年檢定或輪換一次。
選擇方法
互感器選用的七個注意事項：(1)互感器應選用運行實踐證明可靠性高的產品，防止劣質產品或已淘汰品種進入電力系統，應參照故障率和返修率等擇優選廠，產品應有國家授權機構認定，在有效期內的型式試驗報告，通過了國家授權單位組織的產品鑑定。
(2)110kV及以上油浸式互感器應採用金屬膨脹器全密封,要求廠家加強對絕緣油的監督管理，按照國家或行業標準選用優質絕緣油，按訂貨用戶要求選擇油源,禁止任意混油及劣質油注入設備，同時應解決好目前互感器在投運後普遍出現氫和甲烷超標問題。
(3)電容式電壓互感器，應要求製造廠將鐵磁諧振試驗項目列為出廠例行試驗，試驗電壓取0.8U及1.2U(其中U指額定一次相電壓，下同)，同時廠家不宜採用中壓端避雷器的方式來限制諧振過電壓。
(4)瓷外絕緣互感器宜選用大小傘裙相間的瓷套，要保證足夠的傘距和爬電距離，以適應安裝地點環境條件防雨閃和污閃的要求。
(5)SF氣體絕緣互感器頭部支撐件固定和電容屏接筒的固定要穩定可靠，防止運輸中發生故障。外絕緣採用矽橡膠時要確保澆注質量，避免事故發生。
(6)固體絕緣互感器，要求製造廠保證樹脂滲透到一次繞組層間內部，以防事故發生.。戶內產品應選用通過污穢凝露試驗的產品，以滿足環境條件要求。戶外產品要通過淋雨、高低溫條件、紫外線照射等多種考核，以適應戶外環境條件的要求。
(7)應按電網遠景規劃提出互感器動熱穩定倍數要求，以滿足發展需要，對小電流比的互感器應特別注意動熱穩定問題。
