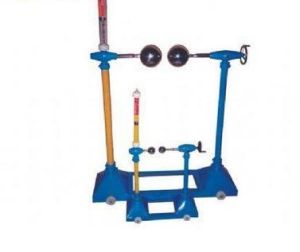

保護球隙測壓器
保護球隙測壓器 華天電力簡介：
放電保護球隙測壓器，是一對相同的球形電極，當其與高壓試驗變壓器、控制台、調壓器、水電阻組成成套測試設備後，可在工頻高壓試驗時用於高壓測量及保護被試物品之用。
別稱：
特性：用於高壓試驗，過電壓保護和高壓精確測量，結構簡單、體積小、重量輕、便於攜帶
參數：
◆ 規格：φ50、φ100、φ200
◆ 安裝方式：立式、臥式
技術指標
1．放電球隙測壓器（水平式）其結構有：活動底座，絕緣支管，銅球，調節軸，堅固螺釘，微調軸（標尺），微調輪，水電阻等主要部件組成。
2．球隙器的套用：在做試驗時將球隙器和試品並聯，球隙器本身串有每伏1歐的保護電阻，先將球隙調整在60％試驗電壓（球隙的放電距離可以從下面球隙放電電壓表：表1，表2中查得），此時試品應同時接上測定。當球隙放電時，記錄試驗變壓器的低壓測電壓表讀數（取3-4次平均值），然後按同樣方式測定70％和80％試驗電壓時電壓表讀數，以次三點線值作一曲線（大多為一直線）,再延長此曲線（大多為按正比例推算）至所需的試驗電壓值，求得低壓測電壓表的讀數，然後將球隙調整至比試驗電壓高10-15％位置上。作為耐壓試驗過程中可能發生電壓的放電保護。當大氣條件與標準情況不同時由下表得數值進行校正，應將此數值乘以校正係數K，校正係數K直接由空氣相對密度δ決定決定，它們間的關係如下表所列。
注意事項
高電壓絕緣試驗的安全正確，必須按照國家1685-10-01實施GB311.6-83《高電壓試驗技術第二部分試驗程式》和水電部《電氣設備預防性試驗規程》為準。
