用途
截止閥屬於強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現後，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律採用自上而下。工作原理
截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。截止閥具有以下優點：
結構簡單，製造和維修比較方便。
工作行程小，啟閉時間短。
密封性好，密封面間磨擦力小，壽命較長。
截止閥的缺點如下：
流體阻力大，開啟和關閉時所需力較大。
不適用於帶顆粒、粘度較大、易結焦的介質。
調節性能較差。
截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。
截止閥的安裝與維護
手輪、手柄操作的截止閥可安裝在管道的任何位置上。手輪、手柄及偉動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向一致。
截止閥，也叫截門，是使用最廣泛的一種閥門，它之所以廣受歡迎，是由於開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，製造容易，維修方便，不僅適用於中 低壓，而且適用於高壓。它的閉合原理是，依靠閥槓壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。
截止閥只許介質單向流動，安裝時有方向性。它的結構 長度大於閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。
分類
截止閥分為三類：直通式、直角式及直流式斜截止閥。截止閥
截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降鏇轉桿式（手輪與閥桿一起鏇轉升降，螺母設在閥體上）。截止閥只適用於全開和全關，不允許作調節和節流。
截止閥屬於強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現後，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律採用自上而下。本類閥門在管道中一般應當水平安裝。
操作方法
截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。截止閥具有以下優點：
1、結構簡單，製造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
截止閥的缺點如下：
1、流體阻力大，開啟和關閉時所需力較大。
2、不適用於帶顆粒、粘度較大、易結焦的介質。
3、調節性能較差。
截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。
截止閥的安裝與維護應注意以下事項：
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及偉動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。
特點
(1)結構比閘閥簡單，製造與維修都較方便。(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。
(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
(6)全開時閥瓣經常受沖蝕。
優點
1、結構簡單，製造和維修比較方便。2、工作行程小，啟閉時間短。
3、密封性好，密封面間摩擦力小，壽命較長。
氣動截止閥的選用原則
1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工系統的高溫、高壓管路上。2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。
3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
6、氧化鋁拜耳法生產中的脫矽車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。
7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止、平衡閥或柱塞閥，如公稱通經小於150mm的管路上。

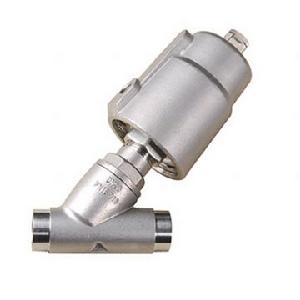

氣動截止閥工作原理
氣動截止閥的工作原理
打個比方,假設一個帶蓋的水缸,水從缸底進入,從缸口流出,缸蓋就相當於閥的關閉件.要是用手向上提起缸蓋,就相當於截止閥的工作原理.要是用手向旁邊移開缸蓋,相當於閘閥的工作原理.主要標準：
1、 設計標準：GB/T 122352、 連線標準：
1)對焊端BW：按GB/T 12224
2)法蘭端RF：按JB79；GB/T 9113；HG20592
3、 閥門檢驗與試驗:
GB/T 13927;JB/T 9092
採用以下結構:
明桿支架式螺栓連線閥蓋；內壓自緊式閥蓋
整體式上密封座
詳細介紹:
氣動截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降鏇轉桿式（手輪與閥桿一起鏇轉升降，螺母設在閥體上）。截止閥只適用於全開和全關，定做時允許作調節和節流。氣動截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
