比色溫度計是通過測量兩個波長的單色輻射亮度之比值來確定物體溫度的儀表。它屬於非接觸式溫度感測器。

比色溫度計

正文

通過測量兩個波長的單色輻射亮度之比值來確定物體溫度的儀表。它屬於非接觸式溫度感測器。根據黑體輻射基本定律的維恩公式,溫度為T的黑體,對應波長為λ1和λ2的光譜輻射亮度之比R 可用下式表示:

比色溫度計

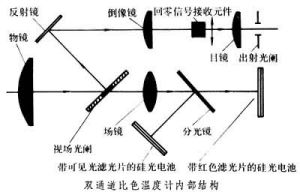

式中C 2為第二輻射常數。該式即為比色溫度計的分度公式。當黑體的兩個波長λ1和λ2的輻射亮度之比等於實際物體的相應亮度比時,黑體的溫度就稱為實際物體的比色溫度。對於絕對黑體和灰體,比色溫度即為真實溫度。對於不滿足絕對黑體和灰體輻射條件的實際物體還應採用修正方法來求出真實溫度。比色溫度計能避開選擇性吸收的影響,可用於連續自動檢測鋼水、鐵水、爐渣和表面沒有覆蓋物的高溫物體的溫度。比色溫度計按分光和信號檢測方法可分為單通道式和雙通道式兩類。圖為雙通道比色溫度計的內部結構。被測對象的輻射經物鏡聚焦於視場光闌,由場鏡形成平行光投射到分光鏡上,分光鏡使長波部分通過,短波部分反射並分別通過紅色濾光片和可見光濾光片被矽光電吸收後轉換成電信號送給電子線路。

比色溫度計比色溫度計
