WWW.ATEYB.COM產品簡介
精密壓力表又稱標準壓力表，它具有很高的準確性，是一種高標準的量測組件。儀表的作用原理是基於被測介質的壓力通過接頭進入彈簧管時，在介質壓力的作用下，彈簧管自由端產生位移，此位移通過拉桿傳至齒輪傳動機構放大,並帶動指標逐將被測壓力在錶盤上指示出來。此儀表特採用由德國進口的高靈敏，低磨擦力的巴登管和刀鋒狀指針，能有效降低因為磨擦和讀數誤差而造成精度損失，從而提高儀表的準確率，此表廣泛用於工礦企業、計量檢定室、科研單位實驗室的部門，作為壓力計量標準使用來調校、校驗、檢定工業用一般壓力表，同時也用於工業流程、科學實驗環節中的高準確度要求的壓力測量和監控。一般情況，用於測量對銅合金,不鏽鋼等無腐蝕性、非結晶、非凝固的各種介質的壓力及真空。同時適用於檢驗一般壓力表，作為壓力測量的傳遞標準，也可用來精密測量對銅和不鏽鋼及其合金不起腐蝕作用的液體、氣體和蒸汽的壓力。可選全不鏽鋼精密壓力表，因其對工作環境要求較低，抗腐蝕，耐高溫（溫度影響較小），耐壓力脈衝可有效延長儀表的使用壽命；也可選用帶調零裝置的精密壓力表，此型表可以避免零位漂移的錯覺；還可選帶鏡面精密壓力表，此型表讀數直觀，可以減少視覺引起的誤差。可依客戶要求訂做，並可以做客戶指定商標（＊須提供商標使用授權書）。
型號

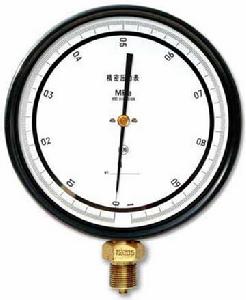

P-P60AI-010M（picture）
錶盤尺寸
4inch
6 inch
壓力量程
＊刻度單位：bar&kPa&MPa&Kgf/cm2 (可做客戶指定刻度單位)
＊量程：
-76cmHg~0
-76cmHg~20
0~1Kgf/cm2/psi
0~1000Kgf/cm2/psi
外殼材質
＊外殼SUS316 or SUS304
鐵殼噴塑，電泳，碳鋼烤漆等。
＊鏡面：PC或安全玻璃
＊指針：鋁(刀鋒式
接觸材質
＊巴登管：SUS316 or Brass(德國精密型)
＊接頭：SUS316 or Brass
機芯材質
＊內機：SUS316 or Brass
接頭螺紋
＊接頭鏍紋：1/2PT or 1/2NPT(可訂做公制鏍紋）
安裝型式
安裝型式：
AT徑向（直立式）
DT軸向（埋入式）
(可訂做軸向加法蘭式)
精度等級
＊精確度：±0.25%F.S.±0.5%F.S.±0.6%F.S.
貯藏使用條件及溫度影響
＊周圍環境溫度：-20℃~+70℃
認可標準
GB1226-86 ASME B40.1
產品套用
此表廣泛用於工礦企業、計量檢定室、科研單位實驗室的部門，作為壓力計量標準使用來調校、校驗、檢定工業用一般壓力表，同時也用於工業流程、科學實驗環節中的高準確度要求的壓力測量和監控。一般情況，用於測量對銅合金,不鏽鋼等無腐蝕性、非結晶、非凝固的各種介質的壓力及真空。同時適用於檢驗一般壓力表，作為壓力測量的傳遞標準，也可用來精密測量對銅和不鏽鋼及其合金不起腐蝕作用的液體、氣體和蒸汽的壓力。可選全不鏽鋼精密壓力表，因其對工作環境要求較低，抗腐蝕，耐高溫（溫度影響較小），耐壓力脈衝可有效延長儀表的使用壽命；也可選用帶調零裝置的精密壓力表，此型表可以避免零位漂移的錯覺；還可選帶鏡面精密壓力表，此型表讀數直觀，可以減少視覺引起的誤差。
