簡介

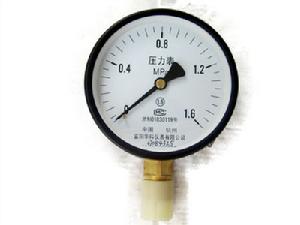

彈簧管壓力表屬於就地指示型壓力表，就地顯示壓力的大小，不帶遠程傳送顯示、調節功能。
彈簧管壓力表通過表內的敏感元件--波登管的彈性變形，再通過表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。
工作原理
彈簧管壓力表通過表內的敏感元件--波登管的彈性形變，經由表內機芯的轉換機構將波登管的彈性形變轉換為鏇轉運動，引起指針偏轉來顯示壓力。
彈簧官分為C型管、盤簧管、螺鏇管等型式。一般採用冷作硬化型材料（常用材料是銅合金），在退火狀態下具有很高的可塑性，經冷作加工硬化及定性處理後獲得很高的彈性和強度。
C型波登管敏感元件截面顯橢圓形，測量介質的壓力作用在波登管的內側，這樣波登管橢圓截面會趨於圓形截面。由於波登管微小變形，形成一定的環應力。此環應力會使波登管向外延伸。由於彈性波登管頭部沒有固定，其就會產生小小變形。
用途
彈簧管壓力表適用測量無爆炸，不結晶，不凝固，對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力。
彈簧管壓力表的延伸產品有彈簧管耐震壓力表，彈簧管膜盒壓力表，彈簧管隔膜壓力表，不鏽鋼彈簧管壓力表，彈簧管電接點壓力表等等。
技術參數：
彈簧管壓力表主要型號、結構形式、精度等級及測量範圍：| 型號 | 結構形式 | 精確度% | 測量範圍 MPa |
| Y-50Z | 軸向無邊 | ±2.5 | -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60； |
| Y-60 | 徑向無邊 | ||
| Y-60T | 徑向帶後邊 | ||
| Y-60Z | 軸向無邊 | ||
| Y-60ZQ | 軸向帶前邊 | ||
| Y-100 | 徑向無邊 | ±1.6 | |
| Y-100T | 徑向帶後邊 | ||
| Y-100Z | 軸向無邊 | ||
| Y-100ZQ | 軸向帶前邊 | ||
| Y-150 | 徑向無邊 | ||
| Y-150T | 徑向帶後邊 | ||
| Y-150Z | 軸向無邊 | ||
| Y-150ZQ | 軸向帶前邊 | ||
| 註：軸向可按要求帶方形前邊。 |
儀表執行標準：GB/T1226-2001
外形尺寸：
主要外形尺寸
| 型號 | 外形尺寸 mm | ||||||
| A | B | C | D | d | d0 | M | |
| Y-50 | 29 | 24 | 9 | 50 | / | / | G1/4 |
| Y-50T | 29 | 27 | 11 | 60 | 3.4 | ||
| Y-50Z | 29 | 24 | 0 | / | / | ||
| Y-50ZQ | 29 | 24 | 0 | 60 | 3.4 | ||
| Y-60 | 31 | 32 | 14 | 60 | / | / | 14X1.5 |
| Y-60T | 31 | 32 | 15 | 75 | 3.4 | ||
| Y-60Z | 30 | 32 | 0 | / | / | ||
| Y-60ZQ | 30 | 32 | 0 | 75 | 3.4 | ||
| Y-75 | 24 | 30 | 12 | 75 | / | / | |
| Y-75T | 24 | 30 | 12 | 90 | 5.5 | ||
| Y-75Z | 24 | 30 | 0 | / | / | ||
| Y-75ZQ | 24 | 30 | 0 | 90 | 5.5 | ||
| Y-100 | 44 | 45 | 18 | 100 | / | / | 20X1.5 |
| Y-100T | 44 | 46 | 19 | 118 | 5.5 | ||
| Y-100Z | 43 | 45 | 34 | / | / | ||
| Y-100ZQ | 43 | 45 | 44 | 118 | 5.5 | ||
| Y-150 | 50 | 47 | 19 | 149 | / | / | 20X1.5 |
| Y-150T | 50 | 48 | 20 | 165 | 5.5 | ||
| Y-150Z | 51 | 47 | 55 | / | / | ||
| Y-150ZQ | 51 | 47 | 55 | 165 | 5.5 | ||
| 註：連線螺紋可按要求訂貨 |
注意事項
1)工作壓力使用全量程的1/3～2/3為宜，使用範圍最高不得超過滿刻度的3/4。
2)檢定周期一般不超過半年,測壓部位介質波動大，使用頻繁，準確度要求較高，以及對安全因素要求較嚴的，可按具體情況將檢定周期適當縮短。
3)工作環境應無腐蝕性氣體。
