隔膜壓力表

隔膜壓力表

採用間接測量方法，適用於測量強腐蝕、高溫、高粘度、易結晶、 易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉澱物積聚且易清洗的場合，隔膜壓力表由隔膜隔離器與通用型壓力儀表組成一個系統的壓力表。

產品簡介

隔膜壓力表隔膜壓力表

由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。

隔膜壓力表隔膜壓力表

隔膜壓力表與設備連線方式主要有螺紋連線和法蘭連線及衛生

卡箍式等。

隔膜壓力表主要用於石油化工、制鹼、化纖、染化、製藥、食品、衛生系統和制鹼等工業部門生產過程中測量流體介質的壓力之用。

隔膜壓力表結構原理

隔膜壓力表結構原理圖隔膜壓力表結構原理圖

當測量介質的壓力P作用於隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P-△P的

壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近於測量介質的壓力。

隔膜壓力表的用途

當我們測量一般氣體、水和油液的壓力時，可選用一般壓力表：當測量硝酸。磷酸、強鹼的壓力時，可用不鏽鋼壓力表。但是當被測量的介質有很強的腐蝕性（如鹽酸、濕氯氣、二氯化鐵），有很高的粘度（如乳膠），易結晶（如鹽水），易凝固（如熱瀝青），有固態浮游物（如污水），則再選用以上壓力表是不可行的，因為就是SUS316不鏽鋼管也會被鹽酸腐蝕，瀝青和污水中的浮游物很快會將壓力表的導壓孔堵塞，而使儀表失去使用功能。隔膜壓力表則能解決這些問題，人們可以根據不同的強腐蝕介質而選用不同的耐腐蝕隔膜膜片材質而起到防腐的作用。

技術指標

1、溫度特性：

隔膜壓力表隔膜壓力表

由於隔膜壓力表系統由填充了密封液作為傳遞壓力的介質，則由於密封液的溫度體膨脹係數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹係數，隔膜剛度以及受壓部溫度有關，尤其對於低量程的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定不大於0.1%/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量兩者之和。

2、精度等級：1.6級；2.5級

3、測量範圍（Mpa)螺紋連線式：~0.1~0/0~60/0~100

法蘭連線式：~0.1~0/0~25

卡箍衛生型：~0.1~0/0~2.5

4、隔膜材料：0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭添加(Ta)及氟塑膠(F4)。

5、內部填充工作液：(1)矽油 ；(2)根據客戶需求填充

6、工作條件：

(1)溫度：環境溫度-20~+55℃；被測介質溫度-20~+55℃

(2)工作壓力：靜負荷：用至測量上限值的3/4

(3) 交變負荷：用至測量上限值的2/3

(4) 短時壓力：用至測量上限值

7 、連線尺寸

(1)螺紋連線：M20*1.5(G3/8″ G1/2″)

(2)法蘭連線：

A.機械工業部標準JB81-94《平焊鋼法蘭》

B.化學工業部標準《耐酸平焊鋼法蘭》

C.根據用戶需求定製

8、儀表外徑：φ60mm；φ75mm；φ100mm；φ150mm

9、儀表執行標準JB/T8624-1997

外形尺寸

ZN YM系列適用於測量具腐蝕性、易結晶、高粘度、易凝固、溫度較高的液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介質直接進入壓力儀表和防止沉澱物積累且易清洗的場合。

隔膜壓力表主要用於石油、染化、製藥、化工、化纖、制鹼食品等工業部門。

隔膜壓力表外形尺寸:

隔膜壓力表隔膜壓力表
化工、食品行業指定用表化工、食品行業指定用表

隔膜壓力表選型標準:

□---選配壓力表型號

□---隔膜膈離器型式

L-螺紋式(≤60MPa)

F-法蘭式(≤25MPa)

F10-工字形法蘭式(≤4MPa)

C-夾子式(0.1~2.5MPa)

N-螺母式(0.1~2.5MPa)

Z-螺栓式(1~25MPa)

H-均質機用(10~60MPa)

□---連線的代號

0)直接(被測介質溫度<80℃)

1)角形(被測介質溫度<150℃)

2)硬管(被測介質溫度<200℃)

3)軟管(1米.2米.4米.6米)

4)散熱器(被測介質溫度<200℃)

5)阻尼器

□---膜片材料、壓力表首選中能儀表。

316.316L,哈氏合金，蒙抗爾合金、鉭片、氟塑膠

□---測量範圍

□---法蘭標準代號

□ML螺紋式隔離器型式

隔膜壓力表儀表型式

隔膜壓力表隔膜壓力表

隔膜壓力表 型號

D

B

H

隔膜壓力表 直徑

d


0.1~2.5MPa

4~25MPa


螺栓壓膜片式

Y100-ML

100

42

149

96

92

M20×1.5

G1/2"

G3/8"

Y150-ML

150

48

179

96

92

螺紋壓膜片式

Y100-ML

100

42

147

78

48

Y150-ML

150

48

177

78

48

隔膜壓力表隔膜壓力表

□HG20592~20614-97標準(本廠常用法蘭標準)壓力表首選中能儀表。

DN

PN(MPa)

D

K

d

C

L

25

0.25~0.16

100

75

58

14

Φ11

1~2.5

115

85

65

16

Φ14

32

0.25~0.16

120

90

69

16

Φ14

1~2.5

140

100

76

18

Φ18

40

0.25~0.16

130

100

78

16

Φ14

1~2.5

150

110

84

18

Φ18

50

0.25~0.16

140

110

88

16

Φ14

1~2.5

165

125

99

20

Φ18

構成圖

隔膜壓力表構成示意圖隔膜壓力表構成示意圖

從隔膜壓力表構成圖中我們可以看出，隔膜壓力表為組合型產品，上面為功能型表頭，可以為各種機械式壓力表，也可以是壓力變送器，通過選用不同功能的表頭實現不同的測量目的。中間為連線器，通過選用不同的連線器可以用於耐高溫、耐介質脈衝、安裝位置角度的目的。下面為隔離器，利用波紋膜片將被測量的介質與測量表頭隔離開，實現耐腐蝕和防堵塞的目的。

隔膜壓力表耐蝕性說明：

隔膜壓力表的耐蝕性可通過合適的選擇與測量介質接觸部分的膜片，隔離器及密封 墊圈的材料來保證。

可選用的膜片材質：0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑膠(F4)。

隔離器材質：不鏽鋼0Crl7Nil2M02(316)；不鏽鋼內襯氟塑膠(316+F4)。

密封墊圈材料：丁腈橡膠；氟橡膠；矽橡膠及氟塑膠。

隔膜壓力表液位差的說明：

對於帶軟連線管的隔膜壓力表，由於受壓部與通用型壓力表安裝位置不同，會產生如圖所示的液位差的影響量△P。液位差=密封液比重×液位差值。

常見類型的隔膜壓力表

隔膜壓力表主要用於石油化工、制鹼、化纖、染化、製藥、食品和制酪等工業部門生產過程中測量流體介質壓力之用。常用的幾類隔膜壓力表如下。

法蘭式隔膜壓力表法蘭式隔膜壓力表

表面直徑: φ60mm；φ75mm；φ100mm；φ150mm；

膜片材料：OCr17Ni12M02(316)；蒙乃爾合金；哈氏合金；鉭(Ta)及氟塑膠(F4)；

隔膜體材質：304；316；316+PTFE；

測量範圍：（≤25MPa)；

用途說明：隔離器接口為法蘭式，能適用於測量強腐蝕，高溫，高粘度，易凝固和有固體浮游介質的壓力，法蘭規格有多種公稱通徑，滿足不同工況使用。

螺紋連線隔膜壓力表螺紋連線隔膜壓力表

表面直徑: φ60mm；φ75mm；φ100mm；φ150mm；

膜片材料：OCr17Ni12M02(316)蒙乃爾合金，哈氏合金，鉭(Ta)及氟塑膠(F4)

隔膜體材質：304；316；316+PTFE；

測量範圍：（≤60MPa)；

用途說明：隔離器接口為螺紋式，能適用於測量強腐蝕，高溫，固體浮游介質的壓力，螺紋規格有多種規格，滿足不同工況使用。

衛生型卡箍隔膜壓力表衛生型卡箍隔膜壓力表

表面直徑: φ60mm；φ75mm；φ100mm；φ150mm；

隔膜體外徑:1.5”(50.5MM)或2”(64MM)；

密封圈材質為矽橡膠或聚四乙烯,符合藥品衛生質量規範GMP指標。

隔膜卡盤材質：316L；

測量範圍：(0.1～2.5MPa)；

用途說明：隔離器接口為螺紋式，能適用於測量高粘度，易凝固和有固體浮游介質的壓力，且有在工藝現場拆裝快捷方便，不易污染，容易清洗，安全可靠等優點，能滿足藥品生產質量規範(GMP)的要求，在製藥，食品飲料，水處理等行業對衛生有要求的工藝流程中得到廣泛套用。

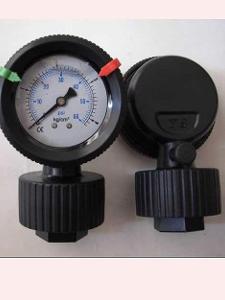

全塑隔膜壓力表-淮安森菱全塑隔膜壓力表-淮安森菱

產品說明：

強腐全塑隔膜壓力表主要部件隔膜連線體採用PVS聚氯乙烯材料，膜片採用PTFE聚四氟乙烯製造，儀表殼體採用 NJ酚醛膜塑膠，具有較好的防腐性能，YTP系列防強腐全塑隔膜壓力表適用於測量氯氣，鹽酸，硝酸等具有強烈腐蝕作用的氣體或液體的壓力。

主要技術指標：

1：精度等級 1.5級

2：測量範圍（Mpa）0~0.1 0~0.16 0~0.25 0~0.4 0~0.6(特殊規格請在訂貨時註明)

3：隔膜材料： PTFE聚四氟乙烯薄板

4：內部填充工作液 （1）矽油

（2）根據客戶需求填充

5：工作條件 （1）溫度環境溫度 - 20~+55℃

被測介質溫度- 20~+55℃

（2）工作壓力靜負荷：用至測量上限值的3/4

交變負荷：用至測量上限值的2/3

短時壓力：用至測量上限值

6：連線尺寸 （1）螺紋連線：M20*1.5(G3/8″ G1/2″)

(2) 法蘭連線 A：機械工業部標準JB81-5 《平焊鋼法蘭》

B:化學工業部標準《耐酸平焊鋼法蘭》

D:根據用戶需求定製

7:儀表外徑（φ75mm） φ100mm

8:型號及形式

產品型號

連線形式

使用範圍

YTP-75S 螺紋連線 用於測量強腐蝕性介質的壓力,如, 氯氣 , 鹽酸 ,硝酸等
YTP-100S 螺紋連線 同上
YTP-75SF 法蘭連線 用於腐蝕性強烈,粘度較大,易結晶介質的壓力
YTP-100SF 法蘭連線 同上

標記示例

標記1；Y-100B/SR/MF（A）316/4MPa/50-4.0HGJ46

通用儀表為Y-100B不鏽鋼壓力表，連線式為SR散熱式，採用敞開凸面法蘭MF隔離器（法蘭）材料為碳鋼，膜片材料為316不鏽鋼，測量範圍0～4MPA，法蘭標50-4.0HGJ46

標記2；YSG-2/ZMG（B）哈/1MPa/20-4.0Hgj47

通用儀表為YSG-2電感壓力變送器，連線形式為直接。採用工字型法蘭MG，隔離器（法蘭）材料為1CR18Ni9，膜片材料為哈式合金，測量範圍0～1MaA，法蘭標準為20-4.0HGJ47 .

標記3；Y-100B/SR/ML 316/4MPa/M20*1.5

通用儀表為Y-100B不鏽鋼壓力表，連線式為SR散熱式，採用螺紋連線ML隔離器 材料為不鏽鋼，膜片材料為316不鏽鋼，測量範圍0～4MPA，螺紋規格M20*1.5

訂貨須知

1、訂貨時請註明型號，名稱，測量範圍，測量介質，工作溫度，連線形式及尺寸，精度等級。

2、如有特殊要求，請在訂貨時詳細說明。

3、隔膜壓力表不得拆卸或更換已配置的儀表，以免填充液外泄影響性能。

4、訂貨之前，根據被測介質的特性，如腐蝕性、易凝固、易結晶，腐蝕性被測介質要根據特性選用不鏽鋼壓力表或採用不同耐腐蝕性材質隔離膜片的隔膜壓力表，高溫環境下就要使用高溫熔體隔膜壓力表，一般介質如（水、對銅或銅合金無腐蝕性氣體）等則可用一般壓力表。

壓力表維護與保養

一、壓力表運行至三個月進行一次一級保養，其內容和要求如下：

1、檢查三通鏇塞以及存水彎管接頭，消除泄漏。

2、檢查壓力表 能否回零。

3、檢查並沖洗存水彎管，確保暢通。

二、壓力表運行至半年後進行一次二級保養，其內容和要求如下：

1、把壓力表拆卸下來，送計量部門校驗並鉛封。

2、拆卸檢查存水彎管，絲扣應完好。

3、拆卸檢查三通鏇塞，研磨密封面，保證嚴密不泄漏，其連線絲扣應完好無損。

4、存水彎管，三通鏇塞除銹、塗刷油漆。

三、壓力表使用時的更換

當壓力表在運行中發現失準時，必須及時更換。

工作步驟如下：

1、更換的壓力表必須是經過計量部門校驗合格的有鉛封的，在校驗有效期的壓力表或有出廠合格證明的新表。

2、換表之前，必須將三通鏇塞鏇至沖洗壓力表的位置，將存水彎管內的污物沖洗乾淨。

3、將三通鏇塞鏇至使存水彎管存水的位置，用扳手取下舊錶，換上新的壓力表。

4、將三通鏇塞鏇至正常工作時的位置，使新表投入運行。
