棋盤式通風的概念

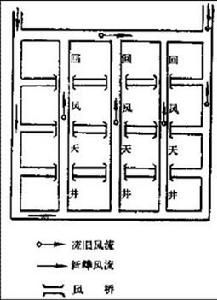

棋盤式通風網路示意圖棋盤式通風網路
在礦井中，沿礦體走向每隔一定距離保留一個連通上下中段且通達上部總迴風道的迴風天井，天井與運輸平巷交叉處則以風橋跨過。如此形成幾組並聯風網，每一風網內作業面的污風以一定方式引入迴風天井經總迴風道排出地表。這種網路使用的範圍較廣，不僅可用於全礦通風網路，還可以用於採區通風網路，對於平行密集脈狀礦床，也可利用同一中段互相垂直的沿脈和川脈按照上述原則構成水平的棋盤式通風網。
礦井通風系統中棋盤式通風網路的套用
礦井中的棋盤式通風-160m水平以下是下子系統，為多機站式通風。對於階段通風網路，採用上、下行間隔式與棋盤式相結合的通風網路形式。
副井石門以西-160m水平以下、-280m水平以上的三個階段，分別由-160m階段和-280m階段入風，風流上、下行清洗工作面後，經-220m階段迴風大巷排出，形成上下行間隔式通風網路。副井石門以東-220m水平以下的三個階段（-220、-280、-340m ）分別由-280m階段和-340m階段入風，清洗工作面後，-220～-280m階段工作面產生的污風直接上行至-220m階段排出，-280 ～-340m階段工作面產生的污風由-220m階段和-280m階段間預留的迴風天井匯入-220m階段迴風大巷排出，形成棋盤式階段通風網路，避免污風與新鮮風流的混合串聯。
