場館名稱：朝陽公園沙灘排球場地點：朝陽公園場地類型：臨建比賽場館奧運會期間的用途：沙灘排球
建築面積（㎡）：14150臨時座位數：12200個建設開工時間：2005年12月28日計畫完工時間：2007年下半年

場館概述

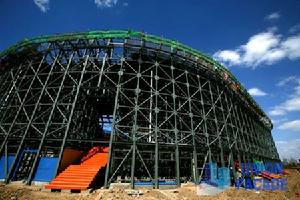

一座嶄新的完全符合國際比賽要求的奧運沙灘排球場在朝陽公園內原北京煤氣用具廠舊址上拔地而起，挺拔的鋼結構建築，金色的沙灘，黃藍相隔的座席，氣勢磅礴的看台。

沙灘排球場工程自立項之日起，就注意突出自身特色，深入落實“三大理念”，從公園環境景觀實際出發，結合煤氣用具廠舊址現狀，努力挖掘、保留區域原有文化內涵，強化周邊景觀設計，在充分保障奧運場館比賽功能的基礎上，使具有新中國時代烙印的煤氣用具廠重新獲得新生。這座與公園環境景觀協調統一、與首都工業遺址充分融合後的現代化場館實現了首都傳統工業文化和現代奧運文明的完美統一。

設計理念

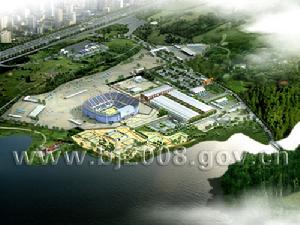

處於城市森林與工業遺址交匯處的朝陽公園沙灘排球場比賽場地包括一座主比賽場、兩塊熱身場和六塊訓練場，設觀眾席12000個，規劃占地面積18公頃，綠化面積達70%以上，是占地面積最大、綠化面積最廣的場館之一，也將是我國內陸地區第一塊正式沙灘排球比賽訓練場所。

朝陽公園沙灘排球場景觀綠化工程綠化施工面積32953平方米，綠化面積達70%以上，共栽植喬木905株，灌木559株，綠化以草坪為主，綠化植物取自北京近郊的優良品種。在場館的周圍，遵循“保留原有樹木、栽植植被”的原則。

為進一步提升場館區域內的景觀效果，更好地營造出懷舊的鄉土氣息，施工設計單位在最大限度保留原有植物的前提下，引用富於鄉土特色的禾本科草類作為地被，補植大量北京鄉土樹種，對舊廠房外觀進行景觀化處理。於是，場地內建築周邊就有了許多具有鄉土特色的白茅草，形成了可持續鄉土群落，營造出了統一而富有懷舊感的鄉土氛圍，完美地實現了與公園周邊景觀及煤氣用具廠工業遺蹟充分融合。

奧運會比賽時，朝陽公園沙灘排球場還將採取花卉改造、治理污染等措施，為比賽提供優良的景觀環境。

節能

隨著不同時段太陽光線的轉移，隨時變換電池的鏇轉角度，從而達到最大限度吸收太陽能的目的。日前，朝陽公園建成“追日型”太陽能發電系統，並將於明年首先套用於奧運會比賽場館。

位於沙灘排球館東北角的11千瓦全自動“追日型”太陽能發電系統長11米、寬7米，可以實現遠程控制。其太陽能電池可以隨著太陽的鏇轉，實現270度上下左右“追日”鏇轉，發電功率比一般的太陽能系統高30％以上，是目前世界上轉換效率最高的太陽能發電系統。
“追日型”太陽能發電系統可連續運作25年以上，每天產生電力200度，一年可以為沙灘排球館供電7.2萬度。同時，由於採用太陽能發電，每年可減少23.4噸二氧化碳和1.5噸二氧化硫，相當於45個網球場大小的綠化面積產生出的效能，並能節約自來水60噸。

“四節一環保”

智慧型引導及轉播技術提供周全服務

與大力維護傳統人文景觀相對應，沙灘排球場在設計中也始終注意充分套用現代科技成果，以為參賽運動員、裁判、媒體人員、廣大國內外觀眾提供儘可能多的便利為目標，不斷完善工程設計和豐富場館功能。

採用多語言智慧型引導系統，為國內外觀眾、運動員提供多語種引導服務；安裝互動式數位電視，並滿足寬頻綜合業務互動傳輸的套用需要，可接收有線電視公網、奧運會有線電視專網、本地轉播信號回饋共三套節目源近200套電視節目，方便賽事在世界範圍內轉播；套用先進的寬頻網路技術設備，對比賽區、媒體記者區等採用物理不同的雙路由光纖通路，為國內外媒體提供周全的服務。

“好運北京”2007年國際排聯女子沙灘排球挑戰賽共有13個國家(地區)的24支隊伍報名，註冊媒體接近500人，8月15日開始電視轉播。

採用太陽能光伏發電技術年發電量達43000kWh

朝陽公園沙灘排球場設計建設一座太陽能光伏併網電站，在場地西南側原廠房屋頂上架設固定式太陽能電池陣列，陣列由276塊210Wp太陽能電池板組成，功率為57.96kWp，由兩台30kW併網逆變器將陣列所發出的直流電能轉換成380V三相交流電能並輸送至電網，供比賽場用電設備使用。該太陽能電站日均發電200kWh，年發電量可達43000kWh，最高日發電量可達400kWh以上。發電和併網技術均達到了國際領先的水平。

節能照明控制系統及綠色、節能燈具齊亮相

沙灘排球場採用的體育照明及其他室內場景、立面場景及景觀場景照明等控制系統，達到了國際先進水平。比賽場採用體育照明控制系統，室內其他公共空間及景觀照明均採用場景照明控制系統，控制覆蓋範圍達80%。根據不同需求、不同時段及自然光環境設定多場景模式，節約電量消耗30%。廣泛套用於室內辦公場所、門廳和廣場照明的T5螢光燈管達到國內領先水平，比T8螢光燈用電量減少45%，汞排放減半，是真正綠色環保節能產品。

實現雨水、中水收集利用最大限度節約水資源

根據夏季雨水豐富的特點，修建管道實現雨水直接排湖，用於湖水補水。場館供水系統採用感應式，用兩路DN200給水引入管供水，覆蓋全部供水系統，合理控制衛生潔具出流量，沖廁、澆灑、景觀補水等採用中水，節水量可達10%，預計每日節約110立方米。場館範圍內全部使用紅外控制、節水潔具，延時開關、無滴漏龍頭，洗手盆、小便器、蹲便器均採用感應式沖洗閥，最大限度的保證了節約水資源，可實現節水約10%。
推廣使用綠色環保建材

採用再生或可再生材料，使用綠色環保建材及產品，建築塗料、油漆、防水材料、防火塗料等均採用綠色、環保、無輻射材料。臨時設施及用品、鋼結構、活動房等可拆解後重複使用，奧運會期間服務的各類臨時空調用房，賽後可移至他處加以利用或賽時直接租用。臨時場館設定箱式變電站，占地小，安裝、拆卸方便，拆除後對環境無不良影響。

場館大事記

沙灘是沙灘排球比賽最為關鍵的場地條件，在很大程度上影響著比賽質量和觀賞效果，奧運會沙排比賽對場館沙子的要求極為苛刻，一直以來，符合國際排聯要求的沙子大多來自北歐三國：芬蘭、瑞典和丹麥。為滿足奧運會比賽要求並最大限度降低成本，朝陽公園及相關專家從場館建設之初就開始了漫長而艱苦的“淘沙之旅”。

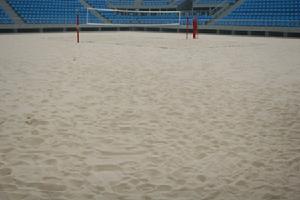

主場內景	主場的沙子

淘沙篇：六千公里行程，北京奧運會用上中國沙

按照國際排聯的要求，沙子的鋪設厚度至少應達到40厘米，且必須使用顆粒均勻、色澤柔和的專用沙子。不能太粗糙，不能有碎石、危險顆粒、不能有過細和過多的粉沙以及其他可能損害運動員皮膚的隱患。此外，為保證電視轉播效果，沙子顏色還不能太白或太黃。為了尋找符合標準的沙子，朝陽公園及相關專家歷時一年，行程六千公里尋找沙源，最終挑選了廣東省陽江市、海南省儋州市和東方市的沙子，送交國際排聯進行檢測。經過國際奧委會指定的加拿大實驗室進行的專業而複雜的精細檢測，海南東方市八所的沙樣得到了國際排聯專家的認可，被確定為北京2008年奧運會沙灘排球比賽用沙。

生產篇：黃沙、白沙兩種顏色按比例勾兌，數道工序成就奧運沙

奧運比賽用沙的篩選生產要遠比想像的複雜，需要使用多種專業機械，先後數道工序才能完成。首先將原材料進行除雜質和雜草處理，然後通過雙層篩除去掉顆粒較粗大的沙子，隨後經過螺鏇洗沙機用水沖洗除去泥土，並用磁選法分離出沙子中的鐵粉、鐵釘等。洗後的沙子經過水力分解機選出較為符合標準的沙子，再經小型電磁振動篩篩除個別不符合標準的沙子。最後，重新使用螺鏇洗沙機將完全符合標準的黃沙和白沙，按照一定比例進行機械勾兌，混合以後的沙子將作為此次奧運沙灘排球項目比賽用沙。

運沙篇：全面洗船，“無縫”裝船，密封遠航

為了順利將奧運沙排比賽用沙順利從海南運抵北京，嚴格確保沙子在運輸途中不被污染，朝陽公園及有關專家對多個運沙方案進行了周密的研究和比較，最終確定了“從海南海運到天津，再車運至北京”、分兩批運輸的方案，並準備了所有能夠發揮作用的保護措施。

一是全面洗船。十幾名工人用高壓水槍對全部三段船艙進行了48小時不間斷徹底沖洗。專家戴上白手套檢查後，一塵不染才下令裝船。

二是“無縫”裝船。八所石英砂礦離八所港6公里，為將1萬噸沙子快速裝船，廠方找來了16輛每輛裝有3個料斗的卡車，每個料斗可以裝載8噸沙子，到達港口後，三輛吊車直接吊起車上料斗將沙子倒入船艙。這種‘無縫對接’有效避免了沙子在裝船過程中的可能污染。經過48小時、16輛車每輛往返26次後，首批萬噸沙子順利上船。

三是密封遠航。裝船後，每段船艙都必須蓋上蓋子，並專門做了鉛封，防止任何雜質進入船艙。經過7天的海上航行，首批10000噸比賽用沙抵達天津港。經過259車次的汽車連續運輸，終於順利運抵朝陽公園沙灘排球場。7月21日，第二批7000噸也陸續運到。

鋪沙篇： 19節傳送帶安全運送，45厘米厚沙下有三層保護

沙灘排球鋪沙面積為2萬平方米，沙層厚度為45厘米，為有效保護沙子，要在沙池最底層鋪設了5厘米厚的混凝土層，混凝土上依次為20厘米的粗石層、5厘米的細石層，為了防止沙子滲漏，細石層上還鋪有土工膜。另外，沙池底下還有排水系統，下雨時，雨水可從沙層滲透到排水系統，最終流入湖中。第一批沙子運達場館施工現場後，並沒有直接鋪入場地，而是選擇在主賽場西側的水泥平地進行前期存放。在此期間，為了避免任何雜質的侵襲，對沙子進行了全方位防護，安排專人全程監控車輛卸載，嚴格清理所有雜質，並用防護布把整個沙堆裹得嚴嚴實實，再加上48名保全人員24小時輪流值守，使奧運用沙真正實現了“完全隔離”。

7月15日，加拿大專家TODD來到奧運沙灘排球場施工現場，通過取樣機、天平、振動機等測試裝置對不遠萬里輾轉進京的首批1萬噸奧運用沙再次進行了檢驗，最終認定首批奧運用沙全部合格。為有效降低對沙子的污染，沙子鋪設過程主要使用傳送帶運送。傳送帶共有19節，最遠距離達到170多米。7月21日，第二批奧運“沙”運抵工地，經歷了相同的“待遇”後陸續落戶朝陽公園沙灘排球場。
