建設歷史
方案收集
“鳥巢”,被譽為“第四代體育館”的偉大建築作品。在開放中實現公開、公正、公平
2002年10月25日。受北京市人民政府和第二十九屆奧運會組委會授權,北京市規劃委員會面向全球徵集2008年奧運會主體育場——中國國家體育場的建築概念設計方案。
國家體育場是第一個進入建築設計程式的北京奧運場館設施。據北京市規劃委介紹,國家體育場建築概念設計競賽分為兩個階段:第一階段為資格預審;第二階段為正式競賽。截止到2002年11月20日,競賽辦公室共收到44家著名設計單位提供的有效資格預審檔案,經過嚴格的資格預審,最終確定了14家設計單位進入正式的方案競賽,他們分別來自中國、美國、法國、義大利、德國、澳大利亞、日本、加拿大、瑞士、墨西哥等國家和地區。
2003年3月18日,最終參與競賽的全球13家具有豐富經驗的著名建築設計公司及設計聯合體,將他們理想中的中國國家體育場的壯麗構想送抵北京。13個設計方案中,境內方案2個、境外方案8個、中外合作方案3個。
在隨後的方案評審中。由中國工程院院士關肇鄴和荷蘭建築大師庫哈斯等13名權威人士組成的評審委員會對參賽作品進行嚴格評審、反覆比較、認真篩選,經過兩輪無記名投票,選舉出3個優秀方案,分別是由瑞士赫爾佐格和德梅隆韋斯特設計公司與中國建築設計研究院組成的聯合體設計完成的“鳥巢”方案、由中國北京市建築設計研究院獨立設計的“浮空開啟屋面”方案、由日本株式會社佐藤綜合計畫與中國清華大學建築設計研究院合作設計的“天空體育場冰雪世界”方案。為徵求公眾意見,競賽組織單位又將全部13個設計方案在北京國際會議中心公開展出。“鳥巢”名列第一,表現出觀眾與評審在相當程度上的認同。經決策部門認真研究,“鳥巢”最終被確定為2008年北京奧運會主體育場——中國國家體育場的最終實施方案。
滿足奧運需求,重視“後奧運開發”
整個體育場結構的組件相互支撐,形成格線狀的構架,外觀看上去就仿若樹枝織成的鳥巢,其灰色礦質般的鋼網以透明的膜材料覆蓋,其中包含著一個土紅色的碗狀體育場看台。在這裡,中國傳統文化中鏤空的手法、陶瓷的紋路、紅色的燦爛與熱烈,與現代最先進的鋼結構設計完美地相融在一起。整個建築通過迪士尼巨型網狀結構聯繫,內部沒有一根立柱,看台是一個完整的沒有任何遮擋的碗狀造型,如同一個巨大的容器,賦予體育場以不可思議的戲劇性和無與倫比的震撼力。
在探索中加快體制和機制創新
作為社會公益項目,過去體育場館建設一般由政府投資,主管部門經營,出現虧損則由財政補貼。這導致許多體育設施在建成後往往成為政府財政補貼長期甩不掉的“包袱”。北京決心“換腦筋”。面對有史以來規模最大的體育場館建設,北京以市場經濟的思維方式,在借鑑國外先進經驗的基礎上,加快體制創新和機制創新,積極探索“政府引導、市場化運作”的奧運項目建設和運營運作模式。考慮到國家體育場投資額度大,賽後營運成本高等特點,為吸引投資商,北京市開出了相當優惠的條件,除國資公司代表政府投資58%外,在土地轉讓、拆遷等方面也都給予了相當優惠的政策。
資金來源
國家體育場工程按PPP(Private+Public+Partnership)模式建設,是由北京市國有資產經營有限責任公司與中國中信集團聯合體共同組建的項目公司,主要負責國家體育場的投融資、建設、運營和管理。中信聯合體出資42%,北京市國有資產經營有限責任公司代表政府給予58%的資金支持。中信聯合體同時擁有賽後30年的特許經營權。與美國等在場館贊助方面有成熟經驗的國家來比較,體育場館贊助在中國一直處於初始發展階段。借著奧運會的東風,中國的體育產業的發展將推動場館贊助市場的成長。國家體育場通過開發專業高效的贊助平台,吸引大量有實力的潛在客戶參與到國家體育場的建設與運營,在為體育場的發展帶來無限活力的同時也使贊助商能夠通過國家體育場這個視窗展示自己優質的產品和企業形象。
建設過程
建設開工時間:2003年12月24日順利完工時間:2008年3月
國家體育場面向全球公開徵集規劃設計方案;
2002年07月02日:收到89個規劃設計方案;
2003年01月至2月:確定5名國家體育場項目合格申請人進入招標第二階段;
2003年03月19-25日:評審委員會投票“鳥巢”方案壓倒性勝出;
2003年12月24日:北京2008年奧運會國家體育場各項開工準備工作就緒,舉行了開工奠基儀式;
2004年02月:國家體育場百根基礎樁完成,“鳥巢”工程開始實質性結構建設;
2004年07月30日:奧運場館的安全性、經濟性問題成為焦點,7月30日“鳥巢”全面停工;
2004年08月31日:“鳥巢”取消可開啟屋頂方案調整風格不變;
2004年8月:“鳥巢”公布效果圖;
2004年12月:北京2008奧運會主體育場“鳥巢”復工;
2005年05月09日:“鳥巢”國家體育場零層施工;
2005年06月15日:“鳥巢”國家體育場一層施工
2005年09月14日:“鳥巢”國家體育場二層施工
2005年10月21日:“鳥巢”國家體育場四層施工
2005年10月28日:“鳥巢”首件鋼構件吊裝儀式
2005年11月15日:混凝土主體結構提前封頂比預期時間提前了一個月。
2006年01月:混疑土結構施工完成,主鋼結構柱腳已全部安裝完畢,開始進行屋面鋼結構安裝案
2006年04月-05月:IOC委員考查鳥巢工地。
2006年08月26日-31日:鳥巢鋼結構合龍焊接,整個“鳥巢”的鋼結構將渾然一體。
2006年09月17日:國家體育場“鳥巢”工程,在經歷兩年多的建設後,於9月17日完成了鋼結構施工的最後一個環節——整體卸載。
場館結構

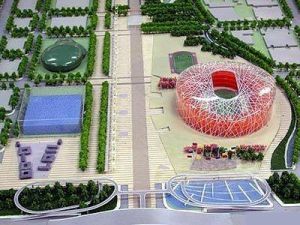

國家體育場坐落於奧林匹克公園建築群的中央位置,地勢略微隆起。它如同巨大的容器。高低起伏的波動的基座緩和了容器的體量,而且給了它戲劇化的弧形外觀。匯聚成格線狀--就如同一個由樹枝編織成的鳥巢。在滿足奧運會體育場所有的功能和技術要求的同時,設計上並沒有被那些類同的過於強調建築技術化的大跨度結構和數碼螢幕所主宰。體育場的空間效果新穎激進,但又簡潔古樸,從而為2008年奧運會創造了獨一無二而又史無前例的地標性建築。
結構
基座
基座與體育場的幾何體合二為一,如同樹根與樹。行人走在平緩的格網狀石板步道上,步道延續了體育場的結構肌理。步道之間的空間為體育場來賓提供了服務設施:下沉的花園,石材鋪裝的廣場,竹林、礦質般的山地景觀,以及通向基座內部的開口。從城市的地面上緩緩隆起,幾乎在不易察覺中形成了體育場的基座。體育場的入口處地面略微升高,因此,可以瀏覽到整個奧林匹克公園建築群的全景。
屋頂
體育場的空間效果新穎激進,但又簡潔古樸。體育場的外觀就是純粹的結構,立面與結構是統一的。各個結構元素之間相互支撐,匯聚成格線狀,就象編織一樣,將建築物的立面,樓梯,碗狀看台和屋頂融合為一個整體。如同鳥會在它們樹枝編織的鳥巢間加一些軟充填物,為了使屋頂防水,體育場結構間的空隙將被透光的膜填充。由於所有的設施-餐廳,客房,商店和衛生間都是獨自控制的單元,建築外立面的整體封閉因而是非常不必要的。這使體育場有自然通風,是體育場環保設計的最重要的一個方面。
包廂
舒適豪華的裝修布置,優質周到的配套服務,清晰良好的觀看視野是國家體育場包廂品質的保障。它不僅提供了一個親臨其境的最佳觀賽場所,更為社會企業和各界名流搭建一個交際、公關、答謝客戶的社交平台,為企業提供一次難得的展示自身實力和尊貴地位的機會。國家體育場包廂位於體育場的四層,賽後通過改造,賽後包廂的數量為140個。
外形
基本材料

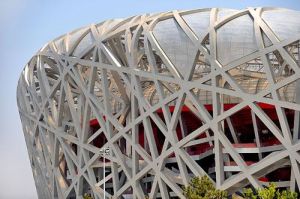

“鳥巢”外形結構主要由巨大的門式鋼架組成,共有24根桁架柱,現已完成20根桁架柱整柱及2根下柱吊裝。國家體育場建築頂面呈鞍形,長軸為332.3米,短軸為296.4米,最高點高度為68.5米,最低點高度為42.8米。
在保持“鳥巢”建築風格不變的前提下,設計方案對結構布局、構建截面形式、材料利用率等問題進行了較大幅度的調整與最佳化。原設計方案中的可開啟屋頂被取消,屋頂開口擴大,並通過鋼結構的最佳化大大減少了用鋼量。大跨度屋蓋支撐在24根桁架柱之上,柱距為37.96米。主桁架圍繞屋蓋中間的開口放射形布置,有22榀主桁架直通或接近直通。為了避免出現過於複雜的節點,少量主桁架在內環附近截斷。鋼結構大量採用由鋼板焊接而成的箱形構件,交叉布置的主桁架與屋面及立面的次結構一起形成了“鳥巢”的特殊建築造型。主看台部分採用鋼筋混凝土框架一剪力牆結構體系,與大跨度鋼結構完全脫開。
Q460鋼材的運用
“鳥巢”結構設計奇特新穎,而這次搭建它的鋼結構的Q460也有很多獨到之處:Q460是一種低合金高強度鋼,它在受力強度達到460兆帕時才會發生塑性變形,這個強度要比一般鋼材大,因此生產難度很大。這是中國國內在建築結構上首次使用Q460規格的鋼材;而這次使用的鋼板厚度達到110毫米,是以前絕無僅有的,在中國的國家標準中,Q460的最大厚度也只是100毫米。以前這種鋼一般從盧森堡、韓國、日本進口。為了給“鳥巢”提供“合身”的Q460,從2004年9月開始,河南舞陽特種鋼廠的科研人員開始了長達半年多的科技攻關,前後3次試製終於獲得成功。2008年,400噸自主創新、具有智慧財產權的國產Q460鋼材撐起了“鳥巢”的鐵骨鋼筋。
特殊結構

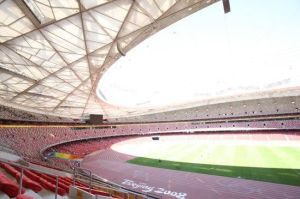

此外,屋頂內環主桁架吊裝和立面次結構安裝已全面展開。“鳥巢”鋼結構所使用的鋼材厚度可達11厘米,以前從未在中國國內生產過。另外,在“鳥巢”頂部的網架結構外表面還將貼上一層半透明的膜。使用這種膜後,體育場內的光線不是直射進來的,而是通過漫反射,使光線更柔和,由此形成的漫射光還可解決場內草坪的維護問題,同時也有為座席遮風擋雨的功能。
“鳥巢”把整個體育場室外地形微微隆起,將很多附屬設施置於地形下面,這樣既避免了下挖土方所耗的巨大投資,而隆起的坡地在室外廣場的邊緣緩緩降落,依勢築成熱身場地的2000個露天座席,與周圍環境有機融合,並再次節省了投資。
看台
設計成為巨大的人群的容器,無論遠眺還是近觀,都給人留下與眾不同的、不可磨滅的印象。體育場內部,這種均勻的碗狀結構形體將能調動觀眾的興奮情緒,並使運動員超水平發揮。創造連貫一致的外表,座席的干擾被控制到最小,聲學吊頂將結構遮掩使得觀眾和場地上的活動成為注意焦點。在此,人群形成了建築。
主火炬塔
歷屆奧運會的主火炬台、點火儀式和點火人都是最後揭曉的最高機密。其中,主火炬台造型設計又和點火方式密切相關。在2008北京奧運會進入50天倒計時階段,正式開工修建,由此引發各種猜想。
2008年8月8日,在北京奧運會開幕式的結尾,許海峰手持火炬進場,接著許海峰將火炬傳遞給第二棒火炬手高敏,高敏將火炬傳遞給第三棒火炬手李小雙,李小雙將火炬傳遞給第四棒火炬手占旭剛,占旭剛將火炬傳遞給第五棒火炬手張軍,張軍將火炬傳遞給第六棒火炬手陳中,陳中將火炬傳遞給第七棒火炬手孫晉芳,,最後,經過無數人猜想的最後一棒火炬手出現了,他就是體操王子------李寧!開幕式進入了又一個高潮。2008年8月9日00:00時,李寧凌空繞場一周,點燃主火炬塔。
主火炬塔是一枝巨大的祥雲,位於場地東北角上方。李寧將聖火點燃了導火索,火焰順著鏇轉的通道,點燃了火炬塔.以這種普通的方式點燃火炬塔。
特點
“鳥巢”外形結構主要由巨大的門式鋼架組成,共有24根桁架柱。主體結構設計使用年限100年,耐火等級為一級,抗震設防烈度8度,地下工程防水等級1級。工程主體建築呈空間馬鞍橢圓形,南北長333米、體的巨型空間馬鞍形鋼桁架編織式“鳥巢”結構,鋼結構總用鋼量為4.2萬噸,混凝土看台分為上、中、下三層,看台混凝土結構為地下1層,地上7層的鋼筋混凝土框架-剪力牆結構體系。鋼結構與混凝土看台上部完全脫開,互不相連,形式上呈相互圍合,基礎則坐在一個相連的基礎底板上。國家體育場屋頂鋼結構上覆蓋了雙層膜結構,即固定於鋼結構上弦之間的透明的上層ETFE膜和固定於鋼結構下弦之下及內環側壁的半透明的下層PTFE聲學吊頂。
設計特點
施工方面
在設計與施工方面存在很多特點及難點:構件體型大,單體重量重
作為屋蓋結構的主要承重構件,桁架柱最大斷面達25m×20m,高度達67m,單榀最重達500噸。而主桁架高度12m,雙榀貫通最大跨度145.577+112.788m,不貫通桁架最大跨度102.391m,桁架柱與主桁架體型大、單體重量重。
節點複雜
由於該工程中的構件均為箱型斷面桿件,所以,無論是主結構之間,還是主次結構之間,都存在多根桿件空間匯交現象。加之次結構複雜多變、規律性少,造成主結構的節點構造相當複雜,節點類型多樣,製作、安裝精度要求高。
工期緊
該工程量大,但安裝工期相當短,工程於2003年12月24日開工,於2007年底前完工,2008年3月底竣工。工期緊,與土建施工交叉作業,平面場地緊張。
焊接量大
該工程工地連線為焊接吊裝分段多,現場焊縫長度長,加之厚板焊接、高強鋼焊接、鑄鋼件焊接等居多,造成現場焊接工作量相當大,難度高,高空焊接仰焊多。
冬雨季施工
該工程主結構吊裝時間需跨越冬季和春節,所以存在冬雨季施工,施工難度較大。
工程組織難度大
主結構吊裝時,土建施工未結束,現場組裝在大面積開展,故存在多方施工交叉作業現象。加之,現場場地狹小,施工場地布置、構件運輸及大型吊機行走路線等受到很大限制。同時,本工程結構複雜,各吊裝分段之間相互關聯,必須按一定順序進行組裝、吊裝,否則將出現窩工現象。各施工方需合理協調、統籌管理,工程組織難度大。
構件翻身、吊裝難度大
為降低組裝難度,本工程中的桁架柱將採用臥拼法,主桁架將採用平拼法(內圈主桁架立拼除外),故拼裝結束後、吊裝前必須進行翻身工作。由於構件體型較大,重量重,翻身時吊點的設定和吊耳的選擇難度較大,特別是桁架柱的翻身,吊耳在翻身和吊裝時的受力有所變化,需考慮三向受力。同時,翻身過程中的穩定性比較難控制。由於桁架柱和主桁架的分段口均為箱型斷面,分段吊裝時存在多個管口對接的問題,對於箱型斷面,要保證多個管口的對口精度,難度巨大。起吊時,必須調整好分段構件的角度和方位,而對於體型大、重量重的構件,角度調節相當困難,吊裝難度大。
高空構件的穩定難度大
由於本工程採用散裝法(即分段吊裝法),分段吊裝時,高空構件的風載較大,在分段未連成整體或結構未形成整體之前,穩定性較差,特別是桁架柱的上段和分段主桁架的穩定性較差,必須採用合理的吊裝順序(儘量首尾相接、分塊吊裝)和側向穩定措施(如拉錨、纜風繩等)。
焊接難度大
本工程中既有薄板焊接,又有厚板焊接,既有平焊、立焊,又有仰焊,既有高強鋼的焊接,又有鑄鋼件的焊接,焊接工作量大。薄板焊接變形大,厚板焊接熔敷量大,溫度控制和勞動強度要求高。而高空焊接、冬雨季焊接的防風雨防低溫措施更使得焊接難度增大。
安裝精度控制難
由於施工過程中結構本身因自重和溫度變化均會產生變形,而且支撐胎架在荷載作用下也會產生變形,加之,結構形體複雜,均為箱型斷面構件,位置和方向性均極強,安裝精度受現場環境、溫度變化等多方面的影響,安裝精度極難控制,施工難度大。施工時必須採取必要的措施,提前考慮好如何對安裝誤差進行調整和消除,如何進行測量和監控,使變形在受控狀態下完成,以保證整體造型和施工質量。
質量與施工要求
本工程無論是外觀質量,如外形尺寸、焊縫外觀,還是內在質量,如焊縫質量等級、焊接殘餘應力消除等,都要求相當高,而現場施工條件差。同時,對於大跨度空間結構,溫度變形和溫度應力較大,為此,設計確定了分塊合攏和合攏溫度,操作難度大。
人文施工
施工中“以人為本”,細緻地分析審定施工中的每一個方案,倡導工業化的裝配作業,從降低勞動強度,工序中的每一個步驟,提出要採取的措施,中心思想是“以人為本”;生活上,如住宿條件及飲食等方面提供最佳的條件。
安全方面
防雷措施“鳥巢”的防雷設計採用的是最傳統的防雷技術。充分利用建築結構自身的有利條件,將鳥巢的金屬屋面,鋼結構中的鋼構件、鋼筋混凝土中的鋼筋等通過焊接等方式進行有效連線,整個“鳥巢”的“鋼筋鐵骨”部分構成了一個理想的“籠式避雷網”。為防止雷擊時對人體的傷害,在場館內人能觸摸到的部位,比如鋼柱等,都相應作了等電位連線;“鳥巢”內的幾乎所有設備與“籠式避雷網”都有可靠連線,保證雷電來臨瞬間產生的巨大電流能通過“籠式避雷網”導入地下,以此最大限度地保證場館自身、儀器設備和人身的安全。
抗震措施
“鳥巢”所用鋼材強度是普通鋼的兩倍,是由中國自主創新研發的特種鋼材,集剛強、柔韌於一體,從而保證了“鳥巢”在承受最大460兆帕的外力後,依然可以恢復到原有形狀,也就是說能抵抗唐山大地震那樣的地震波。托起“鳥巢”最關鍵的是“肩部”結構,這一部分所用的鋼材——“Q460”鋼板厚度達到了110毫米,具有良好的抗震性、抗低溫性和可焊性等點。為滿足抗震要求,鋼構件的節點部位還特別作了加厚處理,桿件的聯結方式一律為焊接,以增加結構整體的剛度和強度。“鳥巢”凌空的屋頂支撐它的是24根巨大鋼柱腳。為保證建造在8度抗震設防的高烈度地震區的“鳥巢”能站穩腳跟,科研設計人員克服“鳥巢”柱腳集合尺寸大且構造複雜、中國現行規範的計算假定與設計方法難以適用等情況,為這些鋼柱腳增加了底座和鉚釘,將柱腳牢牢鉚在了混凝土中。柱腳下的承台厚度高達400~600米,24根巨大鋼柱分別與24個巨大的鋼筋混凝土墩子牢固地連在一起共同擎起巨大的"精鈔"。
設計理念
綠色設計
國家體育場設計大綱要求“國家體育場的設計應充分體現可持續發展的思想,採用世界先進可行的環保技術和建材,最大限度地利用自然通風和自然採光,在節省能源和資源、固體廢棄物處理、電磁輻射及光污染的防護和消耗臭氧層物質(ODS)替代產品的套用等方面符合奧運工程環保指南的要求,部分要求達到國際先進水平,樹立環保典範。”通過環境管理體系的建立和執行,改進國家體育場的建築功能和性能,持久地貫徹綠色奧運的概念。國家體育場在建設中採用了先進的節能設計和環保措施,比如良好的自然通風和自然採光、雨水的全面回收、可再生地熱能源的利用、太陽能光伏發電技術的套用等。"鳥巢"的外觀之所以獨創為一個沒有完全密封的鳥巢狀,就是考慮既能使觀眾享受自然流通的空氣和光線,又儘量減少人工的機械通風和人工光源帶來的能源消耗。"巢"內使用的光源,都是各類高效節能型環保光源。在行人廣場等室外照明中也儘可能地採用太陽能發電照明系統。在"鳥巢"中足球場地的下面是312口地源熱泵系統井。它通過地埋換熱管,冬季吸收土壤中蘊含的熱量為"鳥巢"供熱;夏季吸收土壤中存貯的冷量向"鳥巢"供冷,能節省不少電力資源。在“鳥巢”的頂部裝有專門的雨水回收系統,被收集起來的雨水最終變成了可以用來綠化、沖廁、消防甚至是沖洗跑道的回收水。諸多先進的綠色環保舉措使國家體育場成為了名副其實的大型"綠色建築"。
據介紹,“鳥巢”設計之初和深化設計的過程中,一直貫穿著節儉辦奧運和可持續發展的理念,在滿足奧運使用功能的前提下,充分考慮永久設施和臨時設施的平衡。按照要求,“鳥巢”共設10萬個座席,其中8萬個是永久性的,另外兩萬個是奧運會期間臨時增加的。
在此基礎上,設計中將“鳥巢”的功能與周圍地區日後定位乃至整個城市的中長遠發展規劃結合起來考慮。根據確定的規劃方案,“鳥巢”所在的奧林匹克公園中心區賽後會成為一個集體育競賽、會議展覽、文化娛樂、商務和休閒購物於一體的市民公共活動中心。作為北京奧運會主體育場,“鳥巢”將成為北京的標誌性建築之一,在相當長時期內,會成為參觀旅遊的熱點地區。同時,“鳥巢”在設計建設中,還在場地和空間的多功能上下了很大功夫,以提高場館利用效率,除能夠承擔開幕、閉幕和體育比賽外,還能滿足健身、商務、展覽、演出等多種需求,為成功實施“後奧運開發”奠定堅實基礎。
作為北京奧運會主體育場的國家體育場採用了太陽能光伏發電系統。綠色奧運、科技奧運、人文奧運是北京奧運的三大主題,此次太陽能光伏發電系統落戶“鳥巢”,將清潔、環保的太陽能發電與國家體育場容為一體,不僅是對北京奧運會三大主題的極好體現,同時對於提倡使用綠色能源、有效控制和減輕北京及周邊地區大氣污染,倡導綠色環保的生活方式將起到積極的推動作用和良好的示範效應。太陽能光伏發電系統技術目前處於世界先進水平,該太陽能發電系統是由無錫尚德太陽能電力有限公司自主研發並向國家體育場獨家提供,安裝在國家體育場的12個主通道上,總投資1000萬元人民幣,總容量130千瓦,對國家體育場電力供應將起到良好的補充。
科技設計
國家體育場設計大綱要求:“國家體育場的設計應充分考慮以信息技術為代表的,包括新材料和環保等技術的高新技術。在建築、結構、建材、環保、節能、智慧型化、通信、信息和景觀環境等方面,通過採用可靠、成熟、先進的高新技術成果,將國家體育場建設成為一個具有以人為本的信息服務、方便可靠的通信手段、先進舒適的比賽環境和堅實可靠的安全保障的特點的新型場館。在設計中體現奧運場館的時代性和科技先進性,使其成為展示中國高新技術成果和創新實力的一個視窗。”
國家體育場在設計和施工階段在科技攻關和成熟技術套用上套用一批針對建築結構、節能環保、智慧型建築的科技成果,並針對結構特點帶來的設計和施工難點實施科研課題的攻關。
1、以國家體育場建設對科技的需求為出發點,提高體育場建設科技創新能力,積累高科技套用於體育場的經驗,使科技創新成為“三大理念”的動力和保障。
2、在設計和施工過程中,針對國家體育場建設過程中的若干瓶頸和焦點問題,重點安排一批科研攻關項目和課題,解決設計和建設中的難題。在各專業設計上重點套用較成熟並具有科技含量的技術,使體育場體現一流的建設和運營的科技水平。
人文設計
國家體育場設計大綱要求“國家體育場的設計應有利於普

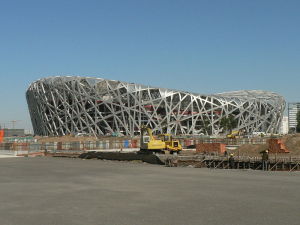

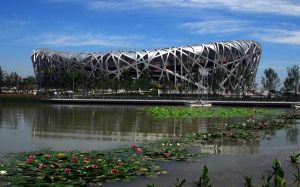

遠眺中的國家體育場
遠眺中的國家體育場
及奧林匹克精神、弘揚中華民族的優秀傳統文化,並應充分考慮各類人員(包括殘疾人和有行動障礙人員)的需求,建立適宜的人文環境。”在體現人文關懷方面,設計對建築功能、運營使用上做了細部設計以體現人文關懷。
鳥巢設計中充分體現了人文關懷,碗狀座席環抱著賽場的收攏結構,上下層之間錯落有致,無論觀眾坐在哪個位置,和賽場中心點之間的視線距離都在140米左右。“鳥巢”的觀眾席里,還為殘障人士設定了200多個輪椅座席。這些輪椅座席比普通座席稍高,保證殘障人士和普通觀眾有一樣的視野。賽時,場內還將提供供助聽器並設定無線廣播系統,為有聽力和視力障礙的人提供個性化的服務。
設計效果
“鳥巢”的下層膜採用的吸聲膜材料、鋼結構構件上設定的吸聲材料,以及場內使用的電聲擴音系統,這三層“特殊裝置”使“巢”內的語音清晰度指標指數達到0.6——這個數字保證了坐在任何位置的觀眾都能清晰地收聽到廣播。
“鳥巢”的相關設計師們還運用流體力學設計,模擬出91000個人同時觀賽的自然通風狀況,讓所有觀眾都能享有同樣的自然光和自然通風。
許多其他建築界專家都認為,“鳥巢”將不僅為2008年奧運會樹立一座獨特的歷史性的標誌性建築,而且在世界建築發展史上也將具有開創性意義,將為21世紀的中國和世界建築發展提供歷史見證。
作用功能
作為北京2008年奧運會與殘奧會的主會場,國家體育場(即“鳥巢”)將承辦北京奧運會、殘奧會開閉幕式、田徑及足球等相關活動和賽事。盤根錯節的體育場立面與幾何體的建築基座合而為一,如同“樹和樹根”組成了一個體量龐大的建築編織體。國家體育場整體設計新穎激進,外觀如同孕育生命的巢,更像一個搖籃,寄託了人類對未來的希望,因而成為2008年北京奧運會的標誌性建築,博得了世界的矚目。國家體育場用於舉辦主要的國際、區域和中國的國內大賽事,另外也包括一些非傳統體育賽事,為體育迷們提供一個感受新鮮體育文化的機會;除了體育賽事,其他一些大型活動,如:文藝演出、非商業性質的政府主辦的大型活動以及私營企業的大型活動也將在國家體育場舉行。國家體育場將創造其自己的文化和人文氛圍,通過吸引最好的中國國內和國際體育活動和表演藝術機構、優秀的服務和先進的管理技術,使國家體育場成為全國範圍內最優秀的大型體育活動和表演場所,國家體育場將成為全世界其他國家看中國的一個新視窗。
演出賽事
2009年
2009年5月1日:成龍與朋友們的鳥巢演唱會(鳥巢演唱會處女秀)2009年8月8日:義大利超級盃足球賽,拉齊奧2:1國米
2009年10月6日:鳥巢版《圖蘭朵》歌劇演出
2010年
2010年4月23日:育民國小第六屆運動會
2010年4月27日-10月:魅力鳥巢攝影比賽活動
2010年5月4日-13日:“鳥巢杯”青少年足球邀請賽
2010年7月25日-30日:“鳥巢杯”國際青少年足球邀請賽
2010年7月27日:“愛心奔騰”體育慈善運動會
2010年8月6日-10日:奧運2周年攝影展
2010年8月6日:還巢-奧運兩周年紀念活動
2010年8月8日:巴薩中國行中西足球對抗賽
2010年8月20日:奧城杯青少年足球邀請賽
2010年8月23日:百隊杯足球賽
2010年10月1日:中國少年先鋒隊鼓樂隊爭當"四好少年"鏗鏘鼓樂奏響鳥巢
2010年10月3日:中央歌劇院慶祝建國六十一周年音樂會
2011年
2011年5月1日:滾石30周年北京演唱會鳥巢
2011年5月28日-29日:北京市少年棒球聯盟(鳥巢·名校杯)棒球賽
2011年6月12日:新長征路——2011鳥巢大型互動紅歌匯
2011年6月18日:為黨歌唱·向祖國敬禮——金波2011鳥巢演唱會(鳥巢首場個唱)
2011年7月16日:鳥巢碗腰旗橄欖球比賽
2011年7月20日:“鳥巢杯”青少年智力運動會
2011年8月6日:義大利超級盃足球賽,國米1:2米蘭
2011年9月25日:中日韓音樂盛典
2011年10月27日-30日:CX中國極限賽總決賽
2011年12月3日:沸雪北京世界單板滑雪賽
2012年
2012年4月14日,王力宏火力全開MUSIC-MANⅡ世界巡迴演唱會北京站
2012年4月29日-30日:五月天諾亞方舟北京演唱會
2012年5月10日-12日:2012浪琴表北京國際馬術大師賽
2012年7月14日:BMW悅盛典在國家體育場(鳥巢)隆重上演
2012年7月27日:鳥巢聖殿杯英超足球賽
2012年8月4日-8月8日:鳥巢室外熱身場《牆來了》活動
2012年8月8日:鳥巢首屆兒童模擬奧運會開幕
2013年
2013,浪琴表北京國際馬術大師賽4月登入鳥巢
2013年7月18日,《鳥巢·吸引》演員入駐國家體育場排練
2013年10月19日,韓國SM公司SMTOWN-中國北京站
2014年
2014年8月2日,汪峰2014峰暴來臨演唱會-北京站
2015年——2016年
(暫缺)
2017年
2017年7月7日,汪峰“歲月”巡迴演唱會-北京站
2017年8月18-19日,五月天“人生無限公司”巡迴演唱會-北京站
2017年11月4日,2017英雄聯盟全球總決賽在國家體育場舉行決賽
2018年
2018年8月11日,張傑2018未·LIVE巡迴演唱會——北京站
2018年8月24,25,26日,五月天LIFE[人生無限公司]鳥巢站
2018年9月8日,華晨宇鳥巢演唱會
2022年
2022年北京冬奧開閉幕式均將在“鳥巢”舉行。
公益活動
鳥巢積極參與“地球一小時”關燈活動,教師節期間向全體教育工作者免費開放,接待國慶期間受閱官兵,冰雪季期間與中國紅十字基金會合作,為孤兒提供免費遊玩的機會,並計畫將企業公益專場所銷售的門票收入贊助警察撫恤基金。
鳥巢公益將在“人文、綠色、科技”主題下進行與體育、文化、環境保護、社會福利等領域的政府和公益組織建立戰略合作,扶持青少年、民眾性體育文化事業的發展,提倡環境保護,促進科學進步,關注貧困、孤殘以及其他弱勢群體,充分利用鳥巢的巨大影響力,每日數萬人的遊客群體和大型賽演活動平台,以及鳥巢熱身場及主場設施開展低投入高影響的公益性活動,結合媒體推動與政府、機構宣傳,民眾口碑流傳,塑造公益鳥巢的形象,讓鳥巢的公益主張、公益行為、公益活動影響廣泛,享譽各界。
標識文化
標識設計
2009年11月20日,發布了《國家體育場“鳥巢”吉祥物及標識徵集公告》(以下簡稱《公告》),正式對社會公開徵集國家體育場“鳥巢”吉祥物及標識。截止2010年1月19日,共收到應徵設計作品1109件,其中吉祥物設計作品297件,標識設計作品812件。2010年2月6日,組織了評選委員會對應徵設計作品進行了評選,分別評出吉祥物、標識入圍作品各6件。根據專家評議意見,邀請評選委員會專家、中央美術學院教授劉波先生對候選當選作品的圖形部分進行了適當修改,對圖形與中、英文文字進行重新組合,最終確定了當選作品的設計。評選委員會專家、中央美術學院設計學院客座教授、博士生導師黃克儉先生對中、英文字字型給予了指導意見。經研究決定,確認北京正邦文化藝術發展有限責任公司作品編號為B-249-14的作品為國家體育場“鳥巢”吉祥物及標識徵集的當選作品,其主創設計師為曹尚。標識釋義
標識直觀地反映了國家體育場獨特的建築外觀,作為世界範圍的建築奇蹟和北京2008奧運會的標誌性建築,國家體育場已經成為現代北京的地標性旅遊勝地,成為中華民族崛起的象徵。
標識整體構型設計為舞台,即是北京奧運會的舞台,又是體育賽事和演藝活動的平台,寓意國家體育場將傳承奧運精神,彰顯中華文明。中線條增添了整體的動勢,如無限延伸的跑道,即是體育健兒的跑道,又寓意人生跑道,傳揚著積極、向上、參與、奮鬥的拼搏精神。這些線條又如舞動的飄帶,烘托各類活動在此舉行的熱烈氣氛,青春、朝氣、富有活力。
標識整體圖形又宛如歸巢之鳳。鳳凰是中國傳統文化中的百鳥之王,體現了人們對國家體育場的美好希冀。歸巢之鳳意寓“家”的理念。設計造型一目了然,個性鮮明,四層寓意有機結合,渾然天成。選用了中國人的喜慶色彩----紅色。紅色具有強烈的表情性,表達著人們對生命的尊重和對健康生活的嚮往。紅色與國家體育場的主色調吻合。
標識中的文字部分均選用充滿現代感的無襯線字型。線條明快、清晰的文字部分與弧線構型的圖形部分和諧共存,相得益彰。
標識價值
“鳥巢”新的品牌形象清晰的詮釋了定位的轉變,充分展示其:一是欣賞“鳥巢”建築美,感受北京奧運輝煌的精神殿堂;二是承辦國際頂級賽事的一流場館;其三是承辦大型文藝演出的一流場館;其四是通過循序漸進的改造開發,充分挖掘“鳥巢”在商業、會展、交流各方面的功能,逐步成為集體育競技、文藝演出、會展服務、餐飲酒店、旅遊觀光、購物休閒為一體的大型綜合性的國際體育文化交流展示中心的全新定位。
象徵意義
鳥巢由2001年普利茨克獎獲得者赫爾佐格、德梅隆與中國建築師合作完成的巨型體育場設計。許多看過“鳥巢”設計模型的人這樣形容:那是一個用樹枝般的鋼網把一個可容10萬人的體育場編織成的一個溫馨鳥巢,是用來孕育與呵護生命的搖籃。
場館運營
國家體育館是國內首次根據國外PDP建設項目模式進行修建的建築。所謂PDP模式,也就是國家公共和合辦、共同運營的一種模式結構。經過投標,最後確定,由北京市國有資產經營有限公司與北京中信聯合體體育場運營有限公司共同組成項目公司,進行運營,負責國家體育館的建設,維護和運營。北京市國有資產經營有限公司代表國家,占有58%的股份,中信聯合體,實際上有4個公司共同組成,他們占42%的股份,當中,有25%是外國投資。因此,國家體育館的建設屬於國家批准的中外合資項目。中信聯合體為項目法人,一共投資34.65億,根據其與北京市政府的《特約規定》,中信聯合體有限公司,將會有國家體育館30年的運營權。
