振動電機型號說明
振動電機振動電機的產品型號由產品代號、規格代號、特殊環 境代號以及補充代號等四個部分組成，並按以下順序排列：振動電機產品代號振動電機產品代號又由電機類型代號、電機特點代號、設計序號和勵磁方式代號等四
振動電機個小節按順序組成。我國的振動電機類型代號採用漢語拼音來表示各種不同類型的電機，輝鼎振動電機是各類振動機械的通用激振源，可廣泛套用於礦山、冶金、煤炭、電力、建築材料、化工、鑄造、輕工食品、醫藥、糧食、水泥、港口、鐵路、除塵、塗裝、PCB電鍍等行業。為各類振動篩、振動給料機、振動光飾處理機、振實台和料倉破拱、防閉塞裝置等振動機械作振動源。具有重量輕、體積小激振力調整方便，絕緣等級和防護等級高，多台共用同步效果好等特點。致力于振動電機、力矩電機、調速電機等特種電機的研發和生產。注重產品製造過程的每一個細節，拓展產品的套用領域，引入高新技術的持續技術改進是我們不懈的追求。專注細節的理念、技術工藝的領先、製造設備的精良、檢驗手段的完善鑄造了優質的產品，贏得了國內外客商的信任和青睞。特殊設計系列還能滿足防水、防腐蝕耐酸鹼等要求。電機特點代號表示電機的性能、結構或用途等，採用漢語拼音字母標註。對於防爆電機，代表肪烴類型的字母A(增安型)、B(隔爆型)和ZY(正壓型)應標於電機的特點代號首位，即緊接在電機類型代號後面標註。
振動電機的 設計序號是指電機產品設計的順序，用阿拉伯數字表示。對於第一次設計的產品不標註設計序號，派生系列設計序號按基本系列標註，專用系列按本身設計的順序標註。勵磁方式代號用漢語拼音字母標註，其中s表示三次諧波勵磁、J表示晶閘管勵磁、x表示相復勵勵磁，並應標註於設計序號之後。當不必標註設計序號時，則標於特點代號之後，並用短線分開。振動機械設備利用振動電機作為簡單可靠而有效的動力。振動電機在振動體上按照不同的安裝組合形式，可產生不同的振動軌跡，從而有效完成各種作業。
振動電機主要有以下運行軌跡：
複合振動
振動電機的振動體的振動是由兩組激振系統產生的，其振動形式稱為複合型振動。一般有雙頻複合型及雙幅複合型兩種形式。某些特殊性能的振動篩分設備，使用兩台不同型號不同轉速的振動電機，分裝於篩分機械的進料端和出料端，使進料端呈現大振幅低頻率的振動，同時出料端呈現小振幅高頻率振動，篩分機械的中部重疊兩種振動，使篩分機械起到更有效的篩分作用。
鏇振動
振動電機振動體的振動軌跡在水平面上的投影是一圓或橢圓者，其振動形式稱為鏇振動。鏇振動又可分為平鏇型振動、渦鏇型振動、復鏇型振動三種形式。當振動體的振動軌跡在垂直面上的投影為一水平直線者，其振動形式稱為平鏇型振動；當振動體的振動軌跡在垂直面上的投影為一斜直線者，其振動形式稱為渦鏇型振動；當振動體的振動軌跡在垂直面上的投影為一圓或橢圓者，其振動形式稱為復鏇型振動。通常由立式振動電機激振的振動機械產生鏇振動，其振動形式則看立式振動電機兩端激振塊的夾角而定。也可將兩台臥式振動電機安裝在振動設備兩側，使其轉軸呈一設定的角度，則振動機械也將產生鏇振動。

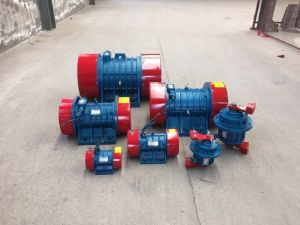

振動電機產品分類：
1.YZU系列交流三相異步振動電機
2.YZUL系列立式交流三相異步振動電機
3.MVE系列交流單/三相振動電機
4.MVE系列微型交流單/三相振動電機
5.MVE系列直流振動電機
6.YLJ系列交流三相力矩電機
7.YCT系列電磁調速電機
圓或橢圓振動
振動電機的振動軌跡在水平面上的投影是一條直線，而在垂直面上的投影為一圓或橢圓者，其振動形式稱為
圓或橢圓型振動。通常將一台振動電機安裝在振動機械機體上，既可產生這種運動。圓形或橢圓形振動發生在與振動電機轉軸相垂直的平面上，其形式則看振動電機與整機重心的相對位置而定。
直線振動
振動體的振動軌跡在水平面及垂直面上的投影都是直線者，其振動形式稱為直線型振動。將兩台相同型號的振動電機安裝在振動機械機體上，使兩個轉軸處於互相平行的位置，運行時電機轉向相反，則兩台電機運轉必然同步，機體產生直線形振動。
振動電機原理與套用
三相異步振動電機文字振動電機是動力源與振動源結合為一體的激振源，振動電機的工作原理在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速鏇轉產生的離心力得到激振力。振動電機的激振力是利用率高、能耗小、噪音低、壽命長。振動電機的激振力可以無級調節，使用方便，JZO、YZU、VB，XVM，YZO、 YZS、YZD、TZD ，TZDC 等型號的振動電機為通用型振動電機。振動電機可以套用於一般振動機械，如：振動破碎機、振動篩分機、振動打包機、振動落砂機、振動造型機、振動打樁機、振動提升機、振動充填機、料倉的振動破拱防閉塞裝置等等。廣泛的套用在水電建設、火力發電、建築、建材、化工、採礦、煤炭、冶金、輕工等工業部門。
振動電機特點
1、激振動力與功率配合得當,振動力大,機體重量輕,體積小,機械噪音低。
2、因為振動電機是強阻型振動而不是共振,所以有穩定的振幅。
3、振動頻率範圍大。電磁式激振器的振動頻率是固定的,一般等於電源步率,而振動電機的振動頻率可通過調整轉速的辦法進行大範圍的調整,並且能按照不同的通途任意選擇振動頻率和振幅。
4、受電源波動的影響小,電磁式激振器會由於電壓變化而引起激振力發生大的變化,但振動電機中,這種變化就非常小。
5、多機組合,可實現自同步能完成不同工藝要求。
6、可根據振動電機的安裝方式改變激振力的方向。
7、只須調整偏心塊的夾角,就可無級調整激振力和振幅。
8、維護保養簡單,由於不像電磁式那樣使用彈簧,因此類似間隙調整,重量調整等維修工作可以免除,僅需要定期維修軸承。
9、規格齊全,能滿足各類振動機械的工作需要
振動電機產品系列
1、YLJ、YLJO、YLJF、YLJD、YLJT、YLEJC、YLEJF系列三相異步力矩電機。
2、YZS、JZO、YZVP系列三相異步振動電機。
3、YEJ、YDEJ系列三相異步電磁製動電機。
4、YVP、YZPBF、YZPBEJ系列變頻調速電動機及起重冶金專用變頻調速電機。
5、YD、YDT、YZD、YZTD系列多速及塔吊專用電動機。
振動電機使用維護，保養與存放
振動電機的軸承應定期補充油脂，一般2-3個月補油一次。待振動電機處用油槍在油嘴處注入或進行拆卸注油。注油量為軸承室容積的三分之一至二分至一。
振動電機一般運行4-6個月小修一次，一年大修一次。小修時清除機體積塵，檢查線圈的絕緣電阻、接線是否牢固，及時清除隱患。大修時應開電機，清除機體內外積塵，檢查軸承的磨損，檢查接頭. 接地及各緊固螺栓是否鬆動並及時緊固,更換新的潤滑脂。
振動電機在運轉中如發現有異常響聲時，應立即停機檢查排除故障後方可再啟動運轉。
本產品振動電機允許有適量的軸向游隙。
本產品的軸與軸承為動配合。
本產品採用單列圓錐滾子軸承的，軸向游隙必須控制在0.30-0.35mm之間，游隙過大應及時調整，則造成電機掃鏜極容易燒壞電機。
振動電機不用時，必須存放在通風乾燥的倉庫，庫內不套用腐蝕性氣體，對新儲存振動電機應定期檢查有無受潮、受凍、發銹及潤滑脂變質等情況。
振動電機出廠時激振力的調節
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
振動電機出廠時激振力均調至80%，需海運時（出口）激振力調至0%。使用時按下列步驟進行調節：
1、臥式振動電機：
（1）放鬆防護罩緊固螺釘，拆下兩端防護罩；
（2）激振力小於MV50-2，MV50-4，MV50-6，MV30-8的振動電機（不包含此四種規格），外偏心塊為可調塊，表面裝有標明最大激振力百分數的標尺，內偏心塊為固定塊，均使用緊固螺栓壓緊在電機轉軸上。轉軸兩端面上刻有基準線。旋鬆兩側外偏心塊壓緊螺栓，兩側外偏心塊同向轉動，使軸上刻線對準外偏心塊上的激振力標尺刻線，調至所需激振力，擰緊外偏心塊壓緊螺栓，裝上防護罩；
（3）激振力大於或等於MV50-2，MV50-4，MV50-6，MV30-8的振動電機（包含此四種規格），外偏心塊為固定塊，用鍵固定在轉軸上，不能轉動。內偏心塊為可調塊，外表面裝有標明最大激振力百分數的標尺，使用緊固螺栓壓緊在電機轉軸上。旋鬆兩側內偏心塊壓緊螺栓，兩側內偏心塊同向轉動，使內偏心塊上的激振力標尺刻線對準外偏心塊上的開縫，調至所需激振力，擰緊內偏心塊壓緊螺栓，裝上防護罩；
注意：除特殊套用情況外，振動電機轉軸兩端偏心塊的位置必須相對應，兩端偏心塊百分數的設定必須相等，否則振動電機會產生巨大的錯向激振力，損傷電機的振動機械。
具體解決辦法
2、立式振動電機：
（1）激振力的調節：卸下附加塊壓緊螺栓，通過增減附加塊的數量來調節激振力；
（2）上、下偏心塊夾角的調節：上偏心塊為固定塊，下偏心塊為可調塊，均使用緊固螺栓壓緊在電機轉軸上。轉軸兩端面上刻有基準線，下偏心塊外表面裝有標明鏇轉角度的標尺，旋鬆下偏心塊壓緊螺栓，轉動下偏心塊，使下偏心塊上的角度標尺刻線對準轉軸基準刻線，調至所需角度，擰緊下偏心塊壓緊螺栓；如需調節上偏心塊角度，也可按相應方法調節。
連線電源
振動電機的出電纜由於要承受振動，所以應選用重型四芯電纜，在靠近電纜出口處不允許突然彎曲，要有一個大於電纜外徑8-9倍的彎曲半徑，再將電纜固定到靜止不動的機器或框架上。其距離大約為0.6米到0.9米。在固定電纜的卡子處應墊有柔軟的絕緣材料，以免摩擦損傷電纜。四芯電纜的接地線，一端與接線盒內的接地螺釘相連線，另一端必須可靠接地。小型號振動電機，機殼上沒有接線盒，使用重型三芯電纜直接從電機內部接線。在電機的底腳附近裝有接地螺釘，使用時必須可靠接地。
注意事項
振動電機出線電纜為易損件，常因振動摩擦損傷，導致電機缺相運行，損壞電機。用戶應經常檢查電纜狀況，如有磨損應及時更換同型號電纜。
振動源三相異步電動機為各類振動機械通用激振源。如振動給料機，振動輸送機、振動烘乾機、振動放礦機、振動落砂機、振動篩分機、料倉的振動防閉塞等。可廣泛套用於電力、建材、糧食、煤炭、礦山、冶金、化工、輕工、鑄造、鐵道、水泥、港口等待業，深受全國廣大用戶歡迎。
出現運行故障原因
振動電機在故障後從正常運行值降為零，而另外兩相的電流則在很快的時間內穩定下來，同時其穩定值為故障前，而兩相電流的相位也都分別發生了改變。永磁同歩振動電機在0.18s時，速度達到給定轉速n=1000/min完成起動，在0.2S時轉矩達到給定的負載轉矩，使得轉矩滿足振動電機平衡的條件，同時交軸電流也在此時達到穩定狀態。在t=0.5s發生故障時，電流以及與其相關的電磁轉矩，同時做出反應，並在很短的時間內穩定下來，保持在故障發生前的狀態，而在整個調整的過程中轉速只有微小的變化，所得到的結果相較於開環時的控制有了很大的改善，這也驗證了本文對閉環控制的分析，以及加入轉矩補償模組的必要性。
在永磁同步振動電機控制系統中，由於開關功率器件本身的一些限制，如長吋間連續運行時易故障，耐壓耐流性低等，容易造成電源控制方面的逆變器發生故障，以及振動電機定子繞組斷路也會引起系統故障，這些都會影響永磁同步振動電機控制系統的安全性和穩定性，在很大程度上限制了永磁同步振動電機在很多工業，農業，軍事等領域的套用，基於這種現實存在的情況著手，針對這些永磁同步振動電機控制系統中常見的故障，對當前常用的容錯控制方法進行分析和研究，在三相三橋臂的逆變器上增加一橋臂構成三相四橋臂容錯控制系統，對其進行容錯理論的分析，設計相應的拓撲結構，並利用MATLAB中提供的仿真平台Simulink搭建容錯控制系統的仿真模型，對其進行仿真分析，來驗證容錯理論與容錯控制系統的正確性及可行性。
安裝調整解析
防爆振動電機的安裝、調整
防爆型振動電動機應牢固低安裝在振動機械上，不得鬆動。在第一次使用後，應對地腳螺栓重新加固。
防爆型振動電機用橡膠套軟電纜（橡套外徑15mm）與電源相接，接線步驟如下：
a.將接線盒外部擦乾淨，剝掉電纜線部分的絕緣。
b.卸下出線壓蓋、電纜導套、密封圈、接線盒蓋。
c.將出線壓蓋，電纜導套，密封圈套上電纜，然後把電纜的電力芯線和接地芯線分別接到接線柱和接地螺釘上，並注意導線裸露部分不要露在弓型墊圈外。
d.裝好密封圈、電纜導套、出線壓板和接線盒蓋。
e.拆裝中應注意保護防爆面不要損傷，裝配時應塗204-1防鏽油，裝好後防爆面須嚴密貼合。
電纜在接線盒與不振動的固定卡之間須有一個自然懸垂，即接線盒至不振動的固定卡之間的電纜長度應比其線距離長400-700mm。
振動電機種類
工作電源分類
根據電動機工作電源的不同，可分為直流電動機和交流電動機。其中交流電動機還分為單相電動機和三相電動機。
結構及工作原理
根據電動機按結構及工作原理的不同，可分為直流電動機，異步電動機和同步電動機。
同步電動機還可分為永磁同步電動機、磁阻同步電動機和磁滯同步電動機。
異步電動機可分為感應電動機和交流換向器電動機。感應電動機又分為三相異步電動機、單相異步電動機和罩極異步電動機等。交流換向器電動機又分為單相串勵電動機、交直流兩用電動機和推斥電動機。
直流電動機按結構及工作原理可分為無刷直流電動機和有刷直流電動機。有刷直流電動機可分為永磁直流電動機和電磁直流電動機。電磁直流電動機又分為串勵直流電動機、並勵直流電動機、他勵直流電動機和復勵直流電動機。永磁直流電動機又分為稀土永磁直流電動機、鐵氧體永磁直流電動機和鋁鎳鈷永磁直流電動機。
起動與運行方式
根據電動機按起動與運行方式不同，可分為電容起動式單相異步電動機、電容運轉式單相異步電動機、電容起動運轉式單相異步電動機和分相式單相異步電動機。
按用途分類
可分為驅動用電動機和控制用電動機。
驅動用電動機又分為電動工具（包括鑽孔、拋光、磨光、開槽、切割、擴孔等工具）用電動機、家電（包括洗衣機、電風扇、電冰櫃、空調器、錄音機、錄像機、影碟機、吸塵器、照相機、電吹風、電動剃鬚刀等）用電動機及其它通用小型機械設備（包括各種小型工具機、小型機械、醫療器械、電子儀器等）用電動機。
控制用振動電機又分為步進電動機和伺服電動機等。
轉子結構分類
根據電動機按轉子的結構不同，可分為籠型感應電動機（舊標準稱為鼠籠型異步電動機）和繞線轉子感應電動機（舊標準稱為繞線型異步電動機）。
按運轉速度分類
根據振動電機按運轉速度不同，可分為高速電動機、低速電動機、恆速電動機、調速電動機。
低速振動電機又分為齒輪減速電動機、電磁減速電動機、力矩電動機和爪極同步電動機等。
調速電動機除可分為有級恆速電動機、無級恆速電動機、有級變速電動機和無級變速電動機外，還可分為電磁調速電動機、直流調速電動機、PWM變頻調速電動機和開關磁阻調速電動機。
異步電動機的轉子轉速總是略低於鏇轉磁場的同步轉速。
同步電動機的轉子轉速與負載大小無關而始終保持為同步轉速。
1、臥式振動電機：
（1）振動電機放鬆防護罩緊固螺釘，拆下兩端防護罩；
（2）振動電機激振力小於MV50-2，MV50-4，MV50-6，MV30-8的振動電機（不包含此四種規格），外偏心塊為可調塊，表面裝有標明最大激振力百分數的標尺，內偏心塊為固定塊，均使用緊固螺栓壓緊在電機轉軸上。轉軸兩端面上刻有基準線。旋鬆兩側外偏心塊壓緊螺栓，兩側外偏心塊同向轉動，使軸上刻線對準外偏心塊上的激振力標尺刻線，調至所需激振力，擰緊外偏心塊壓緊螺栓，裝上防護罩；
（3）激振力大於或等於MV50-2；
