意匠圖

意匠圖

根據紋樣結合織物組織將花形放大並點繪在一定規格的格子紙(意匠紙)上的圖樣。意匠圖是紋版軋孔的依據,繪製意匠圖是手工軋制紋版前的重要工序。意匠圖上一般只畫一個花紋循環,當花紋對稱時,可以省略對稱部分,只畫其二分之一或四分之一。意匠圖形的大小用一個花紋循環所需要的縱、橫格數表示。意匠圖上塗繪的顏色只代表織物中不同的組織結構,並不代表花紋的色彩,也不必與紋樣色彩一致,只要求用色醒目、花界分明,便於識圖和紋版軋孔。

意匠紙

意匠圖 意匠圖

意匠紙是一種印有長方格或正方格的紙張,縱格相當於織物中的經紗,橫格相當於緯紗。意匠紙有多種規格,可根據織物經、緯密度、組織結構和上機條件適當選用。意匠紙規格選用不當,會使花紋變形。意匠紙的規格用單位長度內縱、橫格數的比值表示。各國根據使用習慣對意匠紙規格在計算和表示方式上也有不同。意匠紙一般分為兩種:一種是先確定單位長度內的橫格數為8格,然後根據織物的經、緯密度之比並結合上機條件,計算出與8個橫格配成一個正方形的縱格數。例如 12個縱格與8個橫格配成正方形,中國稱為八之十二。中國意匠紙規格共分25種,從八之八至八之三十二,寫作8×8~8×32或8-8~8-32,各用粗線劃成大格,以方便意匠圖點繪和紋版軋孔。另一種是先確定單位長度的縱格數為8或10、12、16等(相當於提花機上的一行紋針數),然後根據織物的經、緯密度比計算出單位長度的橫格數與確定的縱格數構成一個正方形,在意匠紙上用粗線劃成大格,其表示方法有16×10、10×10或16/10、10/10等。這種方法歐洲國家採用較多。

繪製步驟

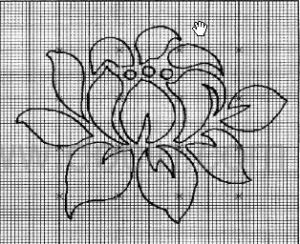

用意匠紙繪製意匠圖的步驟是:①紋樣放大:用鉛筆將紋樣輪廓按比例放大到已計算好的意匠紙面積內,要求保持紋樣原作的姿態風格特徵(圖2 )。②勾邊:用水粉畫筆將放大的鉛筆輪廓改畫成由意匠格子形成階梯狀的輪廓線(圖3 )。勾邊是根據花紋各個部分的組織以及各組織接界配合的要求,並結合上機條件進行的,有自由勾邊、平紋勾邊及變化勾邊3種方法。③塗色:在勾邊的花紋範圍內,用勾邊色彩均勻塗滿(圖4),代表某種組織。④點繪間絲點:在塗色後的花紋範圍內點繪經緯的交織點,以控制花紋中經、緯的浮長,並增加織物牢度和花紋畫意。點繪間絲方法一般有兩種,一種是採用有規律的組織,如斜紋、緞紋或其他變化組織點繪;二是根據花葉脈絡的自然形態點繪,這種點繪法能使花紋姿態生動活潑、增添紋樣藝術效果,常用於緯起花的花紋(圖5)。提花織物的地紋組織一般較為簡單,意匠圖上可用空格表示,另附地組織圖供紋版軋孔。當地組織較為複雜時,其組織點就必須全部或局部點出。也可用已雕刻好組織點的樣卡版刷印。(見彩圖)
