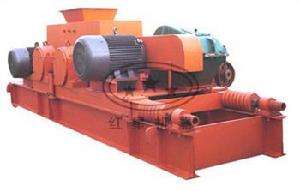

對輥破

對輥破

對輥破1、該系列對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。   2、出料粒度的調節:兩輥輪之間裝有楔形或墊片調節裝置,楔形裝置的頂端裝有調整螺栓,當調整螺栓將楔塊向上拉起時,楔塊將活動輥輪頂離固定輪,即兩輥輪間隙變大,出料粒度變大,當楔塊向下時,活動輥輪在壓緊彈簧的作用下兩輪間隙變小,出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的,當增加墊片時兩輥輪間隙變大,當減少墊片時兩輥輪間隙變小,出料粒度變小。 3、驅動機構是由兩個電動機,通過三角皮帶傳動到槽輪上拖動輥輪,按照相對方向運動鏇轉。在破碎物料時,物料從進料口通過輥輪,經碾壓而破碎,破碎後的成品從底架下面排出。   4、為了安全,傳動部分應根據實際情況自行安裝安全罩。

對輥破的介紹

對輥式破碎機簡稱對輥破或對輥破碎機等。是比較老式的破碎設備,對輥破碎機結構簡單,且過分碎現象少,輥面上的齒形,尺寸,排列可隨物料性質而改變,可對中硬和軟礦石進行中、細破碎,如硫酸廠中通常用顎式破碎機對硫鐵礦石進行一次破碎,使直徑達到20~30mm,在進入雙輥式破碎機進行二次破碎,使礦石直徑達到5mm以下,達到沸騰爐的要求。對輥式破碎機(對輥破碎機)缺點:占地面積大、生產效率較低。

對輥破的工作原理及結構

1、該系列對輥破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。
2、出料粒度的調節:兩輥輪之間裝有楔形或墊片調節裝置,楔形裝置的頂端裝有調整螺栓,當調整螺栓將楔塊向上拉起時,楔塊將活動輥輪頂離固定輪,即兩輥輪間隙變大,出料粒度變大,當楔塊向下時,活動輥輪在壓緊彈簧的作用下兩輪間隙變小,出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的,當增加墊片時兩輥輪間隙變大,當減少墊片時兩輥輪間隙變小,出料粒度變小。
3、驅動機構是由兩個電動機,通過三角皮帶傳動到槽輪上拖動輥輪,按照相對方向運動鏇轉。在破碎物料時,物料從進料口通過輥輪,經碾壓而破碎,破碎後的成品從底架下面排出。
4、為了安全,傳動部分應根據實際情況自行安裝安全罩。
對輥破碎機可供選礦、化工、水泥、耐火材料、磨料、建築材料等工業部門中細碎各種高、中等硬度的礦石和岩石之用,尤其在建築材料工業中生產瓜米石和綠豆沙等產品,有較一般破碎機械更優異的效果。

對輥破的安裝與維護

對輥破的維護保養是一項極其重要的經常性的工作,它應與極其的操作和檢修等密切配合,應有專職人員進行值班檢查.
一.機器的維護:
1、軸承擔負機器的全部負荷,所以良好的潤滑對軸承壽命有很大的關係,它直接影響到機器的使用壽命和運轉率,因而要求注入的潤滑油必須清潔,密封必須良好,本機器的主要注油處(1)轉動軸承(2)軋輥軸承(3)所有齒輪(4)活動軸承、滑動平面.2、新安裝的輪箍容易發生鬆動必須經常進行檢查.3、注意機器各部位的工作是否正常.4、注意檢查易磨損件的磨損程度,隨時注意更換被磨損的零件.5、放活動裝置的底架平面,應出去灰塵等物以免機器遇到不能破碎的物料時活動軸承不能在底架上移動,以致發生嚴重事故.6、軸承油溫升高,應立即停車檢查原因加以消除.7、轉動齒輪在運轉時若有衝擊聲應立即停車檢查,並消除二.安裝試車:
  1、該設備應安裝在水平的混凝土基礎上,用地腳螺栓固定。 2、安裝時應注意主機體與水平的垂直。 3、安裝後檢查各部位螺栓有無鬆動及主機倉門是否緊固,如有請進行緊固。  4、按設備的動力配置電源線和控制開關。 5、檢查完畢,進行空負荷試車,試車正常即可進行生產。

工作時的注意事項

1)要加強給礦的除鐵工作。非破碎物(釺頭等物)掉入對輥間會損壞破碎機,以致造成停車事故。所以在破碎機前應安裝除鐵裝置。
2)粘性物料容易堵塞破碎空間,在處理堵塞故障應停車處理,不可在運轉中進行捅礦。
3)當對輥破碎機處理的物料含大塊較多時,要注意大塊礦石容易從破碎空間擠出來,以防傷人或損壞設備。
4)對輥式破碎機運轉較長時間後,由於輥面的磨損較大,會引起產品粒度過細,這時要注意調整排礦口或對設備進行檢修。
5)加強對對輥破碎機零件的檢查,對破碎機的潤滑部位要按時加油,保持設備良好的潤滑狀態。
