簡介

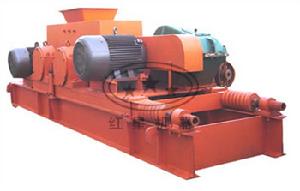

雙輥式破碎機
該系列對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。
出料粒度的調節:兩輥輪之間裝有楔形或墊片調節裝置,楔形裝置的頂端裝有調整螺栓,當調整螺栓將楔塊向上拉起時,楔塊將活動輥輪頂離固定輪,即兩輥輪間隙變大,出料粒度變大,當楔塊向下時,活動輥輪在壓緊彈簧的作用下兩輪間隙變小,出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的,當增加墊片時兩輥輪間隙變大,當減少墊片時兩輥輪間隙變小,出料粒度變小。
技術參數
型號 | 2PG400×250 | 2PG610×400 | 2PG700×400 |
輥子直徑(mm) | 400 | 610 | 700 |
輥子長度(mm) | 250 | 400 | 400 |
最大入料粒度(mm) | ≤25 | ≤85 | ≤100 |
出料粒度(mm) | 2-8 | 10-30 | 0.5-30 |
生產能力(t/h) | 5-10 | 13-40 | 10-100 |
輥子個數 | 2 | 2 | 2 |
輥子轉速(r/min) | 180 | 75 | 95 |
總重量(t) | 1.1 | 3.5 | 7.8 |
機器外形尺寸(長×寬×高)(mm) | 1215×834×830 | 2235×1722×810 | 4300×1200×1200 |
配套電機 型號 | Y160L-6 | Y225M-6 | Y200L-4 |
功率(kw) | 5.5×2 | 15×2 | 30×2 |
類型 | 序號 | 型號規格 | 技術性能 | 電機功率 (KW) | 外形尺寸(長寬高) (mm) | 重量 (kg) | ||
給料粒度 (mm) | 排料粒度 (mm) | 生產能力 (m3/h) | ||||||
雙 光 輥 破 碎 機 | 1 | 2PGG 600*400 | ≤36 | 2-9 | 3-9 | 22 | 1785*2365*1415 | 3800 |
2 | 2PGG 750*500 | ≤40 | 2-10 | 7-12 | 30 | 2720*2700*1400 | 7650 | |
3 | 2PGG 950*500 | ≤40 | 2-10 | 9-30 | 22*2 | 2750*1790*2065 | 14000 | |
4 | 2PGG 900*900 | ≤40 | 2-10 | 11-45 | 30*2 | 2750*2180*2065 | 18400 | |
5 | 2PGG 900*1200 | ≤40 | 3-10 | 15-60 | 55*2 | 2750*2480*2065 | 20800 | |
6 | 2PGG 1200*1000 | ≤40 | 3-12 | 10-50 | 37*2 | 3690*3630*2700 | 46820 | |
7 | 2PGG 1200*1200 | ≤40 | 3-12 | 18-68 | 75*2 | 3690*3630*2700 | 48600 | |
雙 齒 輥 破 碎 機 | 8 | 2PGGC0607 | ≤300 | ≤50 | 150 | 30*2 | 3000*2000*1100 | 9800 |
9 | 2PGGC0705 | ≤300 | ≤50 | 180 | 30*2 | 3200*1900*1180 | 11000 | |
10 | 2PGGC0807 | ≤300 | ≤50 | 250 | 37*2 | 3410*2000*1200 | 12800 | |
11 | 2PGGC1007 | ≤400 | ≤50 | 350 | 45/55 | 4040*2200*1300 | 15200 | |
12 | 2PGGC1207 | ≤500 | ≤50 | 450 | 55/75 | 4410*2200*1300 | 17900 | |
13 | 2PGGC1208 | ≤500 | ≤50 | 550 | 75*2 | 4510*2400*1400 | 19400 | |
14 | 2PGGC1408 | ≤500 | ≤50 | 650 | 90*2 | 3200*3540*1400 | 22800 | |
15 | 2PGGC1608 | ≤500 | ≤50 | 750 | 132*2 | 5110*2400*1400 | 25100 | |
16 | 2PGGC1809 | ≤500 | ≤50 | 950 | 160*2 | 5400*2600*1500 |
