基本介紹

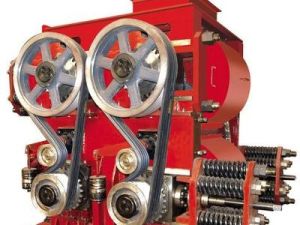

四輥破四輥破碎機是一種冶金礦山設備配套中、細碎產品，也可通過調整上、下輥的間隙，破碎所需粒度的物料，Φ1200×1000及Φ900×700四輥破碎機，具有結構緊湊，占地小，破碎比大（18︰1）、產量較高，
工作原理
四輥破碎機是利用四個高強度耐磨合金碾輥,相對鏇轉產生的高擠壓力和剪下力來破碎物料.物料進入最上面兩輥V型破碎腔以後,受到上兩輥相對鏇轉的擠壓力作用,首次將物料擠軋和齧磨後(粗破),然後再進入相對鏇轉的中間兩輥,利用中間兩輥的擠壓力進行二次擠軋和齧磨(細破)後,最後進入下兩輥,再次利用下兩輥進行第三次擠軋、剪下和齧磨(超細碎)後(僅適用在四輥三碎機型)破碎成需要的粒度由輸送設備送出.
四輥三碎機型是我公司自行研製開發、市場獨有的專利產品.四個輥面分為堆焊輥面或者平輥面,按照用戶要求的粒度選擇組合,適用於進料粒度小於90mm、成品粒度要求100目至5毫米的超細碎作業.如礦行業生產石英粉、精鐵粉;陶瓷行業破碎長石粉;熱電廠製造石粉脫硫;水泥廠製造微粉、煤粉;建材廠製造石膏粉;化工行業破碎各種化工原材料等;或者與上述類似的破碎場合.
設備特點
四輥破碎機適用於抗壓強度小於200Mpa、濕度小於30%的硬、中硬物料的細碎作業.如焦炭、煤、陶瓷原料、石英石、石灰石、長石、水渣、石膏、粘土、食鹽、化工原料等固體物料,本機器具有使用維修費特低、破碎比大、性能可靠、粉塵少、噪音低等特點.
安裝維修
安裝機器
1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。
2、安裝時應注意主機體與水平的垂直。
3、安裝後檢查各部位螺栓有無鬆動及主機倉門是否緊固，如有請進行緊固。
4、按設備的動力配置電源線和控制開關。
5、檢查完畢，進行空負荷試車，試車正常即可進行生產。
檢修範圍
機器在使用過程中常因為電機故障影響生產，主要的故障現象有:
1、定、轉子鐵芯故障檢修
定、轉子都是由相互絕緣的矽鋼片疊成，是電動機的磁路部分。定、轉子鐵芯的損壞和變形主要由以下幾個方面原因造成。
① 軸承過度磨損或裝配不良，造成定、轉子相擦，使鐵芯表面損傷，進而造成矽鋼片間短路，電動機鐵損增加，使電動機溫升過高。這時套用細銼等工具去除毛刺，消除矽鋼片短接，清理乾淨後塗上絕緣漆，並加熱烘乾。
② 拆除舊繞組時用力過大，使盜槽歪斜和向外張開。此時套用尖嘴鉗、木榔頭等工具予以修整，使齒糟復位，並在不好復位的有縫隙的矽鋼片間加入青殼紙、膠木板等硬質絕緣材料。
③ 因受潮等原因造成鐵芯表面鏽蝕。此時需用砂紙打磨乾淨，清理後塗上絕緣漆。
④ 圍繞組接地產生高熱燒毀鐵芯糟或齒部。可用鑿子或刮刀等工具將熔積物剔除乾淨，塗上絕緣漆烘乾。
⑤ 鐵芯與機座間結合鬆動，可擰緊原有定位螺釘。若定位螺釘失效，可在機座上重鑽定位孔並攻絲，鏇緊定位螺釘。
2、軸承故障檢修
轉軸通過軸承支撐轉動，是負荷最重的部分，又是容易磨損的部件。
①故障檢查
運行中檢查
滾動軸承缺油時，會聽到“骨碌骨碌”的聲音;若聽到不連續的“梗梗”的聲，可能是軸承鋼圈破裂。軸承內混有沙土等雜物或軸承零件有輕度磨損時，會產生輕微的雜音。
拆卸後檢查
先察看軸承滾動體、內外鋼圈是否有破損、鏽蝕、疤痕等，然後用手捏住軸承內圈，並使軸承擺平，另一隻手用力推外剛圈，如果軸承良好，外鋼圈應轉動平穩，轉動中無振動和明顯的卡滯現象，停轉後外鋼圈沒有倒退現象。否則說明軸承已不能再用了。左手卡住外圈，右手捏住內鋼圈，用力向各個方向推動，如果推動時感到很鬆，就是磨損嚴重。
②故障修理
軸承外表面上的銹斑可用00號砂紙擦除，然後放入汽油中清洗;或軸承有裂紋、內外圈碎裂或軸承過度磨損時，應更換新軸承。更換新軸承時，要選用與原來型號相同的軸承。
3、轉軸故障檢修
①軸彎曲
若彎曲不大，可通過磨光軸頸、滑環的方法進行修復;若彎曲超過0.2mm，可將轉軸放於壓力機下，在拍彎曲處加壓矯正，矯正後的軸表面用車床切削磨光;如果彎曲過大，則需另換新軸。
②軸頸磨損
軸頸磨損不大時，可在軸頸上鍍一層鉻，再磨削至需要尺寸;磨損較多時，可在軸頸上進行堆焊，再到車床上切削磨光;如果軸頸磨損過大時，也在軸頸上車削2-3mm，再車一套筒，趁熱套在軸頸上，然後車削到所需尺寸。
技術參數
| 型號 | 800 | 1000 | 1250 | 1500 | 1750 | |
| 輥子直徑(mm) | 650 | 800 | 1000 | 1250 | 1560 | |
| 筒體高度(mm) | 800 | 850 | 850 | 1000 | 1410 | |
| 主軸轉速(r/min) | 1350 | 970 | 740 | 650 | 600 | |
| 進料粒度(mm) | 50 | 70 | 100 | 100 | 100 | |
| 出料粒度(mm) | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | |
| 處理量(t/h) | 5-15 | 10-30 | 20-60 | 30-80 | 40-100 | |
| 電動機 | 型號 | Y系列-4 | Y系列-4 | Y系列-8 | Y系列-8 | Y系列-8 |
| 功率(kw) | 30 | 55 | 75 | 110 | 132 | |
| 轉速 | 1440 | 1440 | 750 | 750 | 750 | |
| 外形尺寸（長×,寬×,高）(mm) | 2200×,860×,1980 | 2700×,1160×,2000 | 2800×,1400×,2730 | 3100×,1900×,2300 | 3350×,2100×,2800 | |
| 重量(t) | 2.3 | 4.5 | 9.73 | 18.1 | 26.61 |
