MultiMediaCard)。 Memory,基本上和SmartMedia的一樣,平均數據傳輸率能達到2MB/s。 iSD卡和SD卡一樣,都具有每秒2MB的數據傳輸速度。

存儲卡類型:快閃記憶體卡Flash Card)是利用快閃記憶體(Flash Memory)技術達到存儲電子信息的存儲器,一般套用在數碼相機掌上電腦MP3等小型數碼產品中作為存儲介質,所以樣子小巧,有如一張卡片,所以稱之為快閃記憶體卡。根據
存儲卡格式存儲卡格式
不同的生產廠商和不同的套用,快閃記憶體卡大概有SmartMedia(SM卡)、Compact Flash(CF卡)、MultiMediaCard(MMC卡)、Secure Digital(SD卡)、Memory Stick(記憶棒)、XD-Picture Card(XD卡)和微硬碟(MICRODRIVE)這些快閃記憶體卡雖然外觀、規格不同,但是技術原來都是相同的。而作為行動電話使用的存儲卡有MMC卡RS-MMC卡SD卡、mini SD卡、T-Flash卡sony記憶棒CF卡
存取速度:存取速度是指快閃記憶體卡在被寫入數據或讀取數據時的數據傳輸速度。不同類型的快閃記憶體卡採用的接口規範各不相同,自然各自的存取速度也不相同。即便是同種類型的存儲卡,也受到各廠商製造水平、讀卡器優略,乃至被連線到的主機性能等因素的干擾,在實際也表現出不同的存取速度。同一塊卡套用於不同的相機,也可能表現出速度的差異,這受到相機快閃記憶體卡接口性能差異的影響。
各廠商所宣稱的快閃記憶體卡存取速度基本都是某種狀態下,快閃記憶體卡的最高存取速度,實際套用中基本無法達到這樣的速度。市場上還廣為流傳著倍速快閃記憶體卡的概念,如40倍速的CF卡,倍速是光存儲設備的速度計算概念,1倍速等於150KB/s的數據傳輸速度,那么40倍速將達到每秒6MB的速度。但在實際套用中,這些高速的快閃記憶體卡並沒有達到如此高的速度,在特定的數位相機或讀卡器設備上也許能達到或接近如此高的速度。但大部分的套用中,高速快閃記憶體卡的確要快於普通快閃記憶體卡,但並沒有超出普通快閃記憶體卡存取速度那么多倍。
電壓:不同類型的快閃記憶體卡具有不同的規範,其所能正常工作的電壓是不同的。不過不同的快閃記憶體卡接口也各不相同,不存在插錯接口的可能。因此不會出現因插錯接口,工作電壓不同而損壞快閃記憶體卡的情況。SD卡數據傳送和物理規範是由MMC發展而來,尺寸大小和MMC差不多。SD卡與MMC卡保持著向上兼容,也就是說,MMC可以被新的SD設備存取,兼容性則取決於套用軟體,但SD卡卻不可以被MMC設備存取。即便如此仍舊建議,什麼類型的快閃記憶體卡對應什麼類型的接口,以避免不必要的錯誤。
MMC卡:MMC(MultiMedia Card)卡由西門子公司和首推CF的SanDisk於1997年推出。1998年1月十四家公司聯合成立了MMC協會(MultiMedia Card Association簡稱MMCA),現在已經有超過84個成員。MMC的發展目標主要是針對數碼影像、音樂、手機、PDA、電子書、玩具等產品,號稱是目前世界上最小的Flash Memory存貯卡,尺寸只有32mm x 24mm x 1.4mm。雖然比SmartMedia厚,但整體體積卻比SmartMedia小,而且也比SmartMedia輕,只有1.5克。MMC也是把存貯單元和控制器一同做到了卡上,智慧型的控制器使得MMC保證兼容性和靈活性。
MMC存貯卡可以分為MMC和SPI兩種工作模式,MMC模式是標準的默認模式,具有MMC的全部特性。而SPI模式則是MMC存貯卡可選的第二種模式,這個模式是MMC協定的一個子集,主要用於只需要小數量的卡(通常是1個)和低數據傳輸率(和MMC協定相比)的系統,這個模式可以把設計花費減到最小,但性能就不如MMC。
MMC被設計作為一種低成本的數據平台和通訊介質,它的接口設計非常簡單:只有7針!接口成本低於0.5美元,相比之下SmartMedia和Memory Stick的接口成本都要高於1美元。在接口中,電源供應是3針,而數據操作只用3針的串列匯流排即可(SPI模式再加上1針用於選擇晶片)。
MMC的操作電壓為2.7伏到3.6伏,寫/讀電流只有27mA和23mA,功耗很低。它的讀寫模式包括流式、多塊和單塊。最小的數據傳送是以塊為單位的,預設的塊大小為512bytes。
代表機型:諾基亞N-Gage QD,7710,6600,3650等。

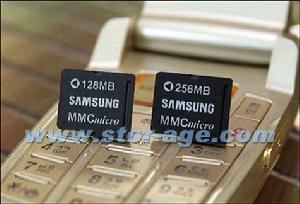

RS-MMC卡:全名(Reduced Size MultiMediaCard)。此卡標準最初由MMCA(多媒體卡協會)於2002年11月發布。其大小僅為標準MMC卡的一半,卻繼承了後者的所有優勢和性能特徵。通過轉接卡,它也適用於原有的MMC與具備支持MMC的SD介面裝置。
代表機型:三星D710,730,V500,SPH-V4400,諾基亞6260,6630,6670,7610,西門子S65,松下X700等。
SD卡:SD卡(Secure Digital Memory Card)是一種基於半導體快閃記憶器的新一代記憶設備。SD卡由日本松下、東芝及美國SanDisk公司於1999年8月共同開發研製。大小猶如一張郵票的SD記憶卡,重量只有2克,但卻擁有高記憶容量、快速數據傳輸率、極大的移動靈活性以及很好的安全性。
SD卡在24mm×32mm×2.1mm的體積內結合了SanDisk快閃記憶卡控制與MLC(Multilevel Cell)技術和Toshiba(東芝)0.16u及0.13u的NAND技術,通過9針的接口界面與專門的驅動器相連線,不需要額外的電源來保持其上記憶的信息。而且它是一體化固體介質,沒有任何移動部分,所以不用擔心機械運動的損壞。
SD卡數據傳送和物理規範由MMC發展而來,大小和MMC差不多,尺寸為32mm x 24mm x 2.1mm。長寬和MMC一樣,只是厚了0.7mm,以容納更大容量的存貯單元。SD卡與MMC卡保持著向上兼容,也就是說,MMC可以被新的SD設備存取,兼容性則取決於套用軟體,但SD卡卻不可以被MMC設備存取。(SD卡外型採用了與MMC厚度一樣的導軌式設計,以使SD設備可以適合MMC)
SD接口除了保留MMC的7針外,還在兩邊加多了2針,作為數據線。採用了NAND型Flash Memory,基本上和SmartMedia的一樣,平均數據傳輸率能達到2MB/s。
SD卡的結構能保證數字檔案傳送的安全性,也很容易重新格式化,所以有著廣泛的套用領域,音樂、電影、新聞等多媒體檔案都可以方便地保存到SD卡中。因此不少數位相機也開始支持SD卡。
很多存儲卡公司都有開發SD卡,松下是目前SD卡最主要的生產廠家,2000年時 SD卡容量已經從8MB到64MB分為4個不同的等級來滿足不同場合的需要,數據傳輸率為2MB/s。到2001年末單卡容量已經高達512MB,數據傳輸率也提升到10MB/s。2003年推出容量達到1GB,數據傳輸率為20MB/s的高性能儲存卡,到2005年容量有望達到4GB。
代表機型:多普達515,535,818,神達Mio8390,LGG910,聯想ET960等。
Mini SD卡:全名(Mini Secure Digital Memory Card)。miniSD卡是SD卡發展而來,性能和傳統的SD卡並無大的區別,miniSD卡和SD卡一樣,都具有每秒2MB的數據傳輸速度。與傳統SD卡一樣,miniSD卡同樣具有硬體數據防寫保護開關,可避免儲存內容不慎刪除的風險。miniSD卡特點是體積小巧(體積只有21.5×20x1.4mm,相比較原來的SD卡減少了40%的體積)、性能穩定,可配合專用轉接卡使用,完全兼容標準SD卡插槽。而且miniSD卡採用的是低耗電的設計,比SD卡更適用於移動通信設備,因此主要進攻手機、PDA、掌上電腦的信息終端。
代表機型:多普達 565、575、moto MPX220等。
T-Flash卡:全名(TransFLash由)摩托羅拉與SANDISK共同研發,在2004年推出。是一種超小型卡(11*15*1MM)。TF卡可經SD卡轉換器後,當SD卡使用。
支持機型:MOTOROLA A780,E398,C975等。
Sony記憶棒:Memory Stick記憶棒,是Sony公司開發研製的,尺寸為:50mm x 21.5mm x 2.8mm,重4克。採用精緻醒目的藍色外殼(新的MG為白色),並具有防寫開關。
和很多Flash Memory存儲卡不同,Memory Stick規範是非公開的,沒有什麼標準化組織。採用了Sony自己的外型、協定、物理格式和著作權保護技術,要使用它的規範就必須和Sony談判簽訂許可。Memory Stick也包括了控制器在內,採用10針接口,數據匯流排為串列,最高頻率可達20MHz,電壓為2.7伏到3.6伏,電流平均為45mA。可以看出這個規格和差不多同一時間出現的MMC頗為相似。
Sony強調其帶獨立針槽的接口易於從插槽中插入或抽出,不輕易損壞;而且絕不會互相接觸,大大減低針與針接觸而發生的誤差,令資料傳送更為可靠;比起插針式存貯卡也更容易清潔。
除了外型小巧、具有極高穩定性和著作權保護功能以及方便地使用於各種記憶棒系列產品等特點外,記憶棒的優勢還在於索尼推出的大量利用該項技術的產品,如DV攝像機、數位相機、VAIO個人電腦、彩色印表機、Walkman、IC錄音機、LCD電視等,而PC卡轉換器、3.5英寸軟碟轉換器、並行出口轉換器和USB讀寫器等全線附屬檔案使得記憶棒可輕鬆實現與PC及蘋果機的連線。
記憶棒推出後,三星愛華三洋卡西歐富士通、奧林巴斯、夏普等一系列公司已表示了對此格式的支持。索尼公司目前還在尋求家用電子行業和IT行業對記憶棒格式的認同。 Sony將在今後把更多代表記憶棒最新發展的產品介紹到國內市場。
記憶棒的缺點一是只能在索尼數位相機中使用,二是容量尚不夠大。
支持索愛P908,P910C,S700C等。
CF卡:CF卡(Compact Flash)是1994年由SanDisk最先推出的。CF卡具有PCMCIA-ATA功能,並與之兼容;CF卡重量只有14g,僅紙板火柴般大小(43mm x 36m x m3.3mm),是一種固態產品,也就是工作時沒有運動部件。CF卡採用快閃記憶體(flash)技術,是一種穩定的存儲解決方案,不需要電池來維持其中存儲的數據。對所保存的數據來說,CF卡比傳統的磁碟驅動器安全性和保護性都更高;比傳統的磁碟驅動器及Ⅲ型PC卡的可靠性高5到10倍,而且CF卡的用電量僅為小型磁碟驅動器的5%。這些優異的條件使得大多數數位相機選擇CF卡作為其首選存儲介質。
雖然最初CF卡是採用Flash Memory的存貯卡,但隨著CF卡的發展,各種採用CF卡規格的非Flash Memory卡也開始出現,CFA後來又發展出了CF+的規格,使CF卡的範圍擴展到非Flash Memory的其它領域,包括其它I/O設備和磁碟存貯器,以及一個更新物理規格的Type II規格(IBM的Microdrive就是Type II的CF卡),Type II和原來的Type I相比不同之處在於Type II厚5mm。
CF卡同時支持3.3伏和5伏的電壓,任何一張CF卡都可以在這兩種電壓下工作,這使得它具有廣闊的使用範圍。CF存貯卡的兼容性還表現在它把Flash Memory存貯模組與控制器結合在一起,這樣使用CF卡的外部設備就可以做得比較簡單,而且不同的CF卡都可以用單一的機構來讀寫,不用擔心兼容性問題,特別是CF卡升級換代時也可以保證舊設備的兼容性。
CF卡有相當多的平台支持,包括DOS,Windows 3.x,Windows 95,Windows 98,Windows CE,OS/2,Apple System 7,Linux和許多種UNIX都能夠支持。
CF卡作為世界範圍內的存儲行業標準,保證CF產品的兼容,保證CF卡的向後兼容性;隨著CF卡越來越被廣泛套用,各廠商積極提高CF卡的技術,促進新一代體小質輕、低能耗先進移動設備的推出,進而提高工作效率。CFA總部在加拿大的Palo Alto,其成員有權免費得到CF卡、CF商標和CF技術詳情。CFA成員包括3COM,佳能、柯達、惠普、日立、IBM、松下、摩托羅拉、NEC、SanDisk、精工(愛普生)和Socket Communications等120多個。而且其中的主要數位相機生產研發廠商已經成立了一個專門組織,從事於CF產品的開發。
目前世界上最大的CF型卡容量已經達640M。一般市場上常見的是8MB、16MB、32MB、64MB、128MB、256MB等幾種(128MB以上的為Ⅱ型)。
代表機型:多普達 696等。
