直流變換電路(D.C. converting circuit) 將幅值固定的直流電壓變換成幅值和極性為可變的直流電壓的變換電路。在生產中用以構成直流脈衝調速電源和開關式穩壓電源。

簡介

直流變換電路(D.C.convertingcircuit)將幅值固定的直流電壓變換成幅值和極性為可變的直流電壓的變換電路。在生產中用以構成直流脈衝調速電源和開關式穩壓電源。傳統的直流調速系統是相控整流電路。它雖電路簡單,但在深控下網側功率因數下降、電網電流諧波含量高、電壓調節的動態回響緩慢。直流變換電路採用斬控方式,斬波頻率較高,可克服上述缺點,適用於工具機伺服系統和公共運輸車輛傳動。開關式穩壓電源與傳統的線性直流穩壓電源相比,效率高而體積小,成為新一代直流穩壓電源。

正文

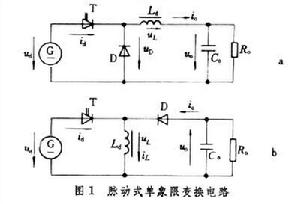

常用的基本直流電壓變換電路。其特點是輸出

單象限直流變換電路 單象限直流變換電路

上式表明,丘克電路也具有升/降壓功能,且L1、L2的數值越大,則出入端電流紋波越低。

參考書目

B.M.Bird,K.G.King,An Introduction to Power Electronics,J.Wiley and Sons, New York,1983.

華東計算技術研究所電源研究室編著:《電晶體開關穩壓電源》,人民郵電出版社,北京,1985。
