吸墨器

吸墨器

吸墨器是一種用於防止溶劑性油墨在噴繪機噴頭端固化而用來負壓抽吸的專用吸墨器,吸墨器的下部是吸墨粗濾器、中部濾芯、上部是負壓吸氣機及出風口且上、中、下部連為一體,吸墨粗濾器裝有柵片,起粗濾墨粒作用。濾芯四周與吸墨器殼體四周呈密封結構且可更換濾芯。優點:一是能足夠產生負壓、防止噴繪機噴頭堵孔,及時地清除噴頭及外溢的溶劑性油墨;二是隨時可以更換飽和後的濾芯;三是能夠有效地對所吸入的油墨、油墨氣體進行過濾、淨化處理;四是避免溶劑性油墨對殼體的侵蝕;五是能夠隨時、方便地通過排污口排掉沉澱的油墨。

基本信息

構造特徵

吸墨器吸墨器

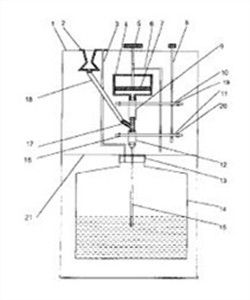

鋼筆吸墨器是由活塞缸、控制拉桿、復位連桿、擋桿、軟膠管構成,其特徵是:活塞缸呈圓型,缸體底部有凸台,凸台中心有光孔,缸體上部中心有光孔,活塞外徑與缸體內徑配合,活塞拉桿伸出缸體外,控制拉桿上端與活塞拉桿配合固定,缸體底部凸台與軟膠管A一端配合,軟膠管A另一端與軟膠管B一端和軟膠管C與三通連線配合,軟膠管B另端與吸管連線配合,吸管下端穿過固定蓋插入墨水瓶內,軟膠管C另端與鋼筆插口膠碗配合,擋桿A、B呈圓柱狀,一端與殼體鴨嘴絞接,另一端有光孔,與殼體拉簧配合,控制拉桿和復位連桿與擋桿A、B活動配合,緩氣管下端與固定蓋光孔緊密配合,上端與殼外相通。固定蓋與隔板中心配合固定,固定蓋與墨水瓶旋緊配合。

專利

專利號: 03202559
申請日: 2003年1月25日
公開/公告日:
授權公告日: 2004年6月2日
申請人/專利權人: 丁尚林
國家/省市: 黑龍江(23)
申請人地址: 黑龍江省雙鴨山市嶺東區嶺西十八委十組728號
郵編: 155124
發明/設計人: 丁尚林
代理人: 黃志堅
專利代理機構: (23203)
專利代理機構地址: ()
專利類型: 發明
公開號: 0000000
公告日: 2004年6月2日
授權日: 20
公告號: 2618767
優先權:
審批歷史:
附圖數: 2
頁數: 2
權利要求項數: 1
申請日: 2005年01月31日
公開日:
授權公告日: 2006年03月29日
申請人/專利權人: 凌正然
申請人地址: 浙江省 杭州市餘杭區臨平人民大道622號金箭公寓8號樓1804號
發明設計人: 凌正然
專利代理機構: 杭州中平專利事務所有限公司
代理人: 翟中平
專利類型: 實用新型專利
分類號: B41J2/175;B41J2/01
