正文
有的合成樹脂在常溫下就是液體,有的合成樹脂在加熱時能轉變成液體,它們的表面自由能比較低,容易潤濕被粘物表面,而且可以通過聚合反應、熔體冷卻或溶劑揮發過程由液體轉變成固體(即固化),其固化物在通常使用條件下具有一定的機械強度。因此,合成樹脂是很好的粘合材料。合成樹脂膠粘劑中,除主要組分合成樹脂外,尚需加入改善韌性的增韌劑,降低硬度的增塑劑(高沸點液體),改善工藝性能的稀釋劑(能與固化劑反應的低粘度液體),提高使用壽命的防老劑,降低成本或改善導電、導熱性能的填料,降低粘度的溶劑等配合劑。特別是熱固性樹脂膠粘劑和反應型熱塑性樹脂膠粘劑,還必須配有固化劑。通常,為了保證貯存穩定,將樹脂和固化劑分別包裝,成為雙包裝膠粘劑(見合成膠粘劑)。沿革 早在20世紀初,人們就把酚醛樹脂用於木材的粘接,後來又擴展到金屬結構的粘接。大半個世紀以來,酚醛樹脂在膠粘劑工業中一直占居重要位置。20世紀40年代合成了環氧樹脂。環氧樹脂可常溫固化,粘合力強,收縮率低,所以很快就被用作粘接材料,在各種金屬和大多數非金屬的粘接中得到廣泛的套用。環氧樹脂膠粘劑的出現,聚氨酯膠粘劑的問世和烯類聚合物在粘接技術中的套用,使粘接技術在航空、汽車、船舶、電子、機械、建築、塑膠加工等工業部門得到進一步發展。
分類 按基料所用合成樹脂分為三類:

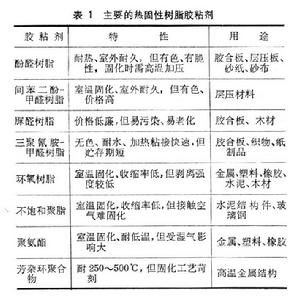

①熱固性樹脂膠粘劑 加入固化劑或加熱時,液態樹脂經聚合反應交聯成網狀結構,形成不溶、不熔的固體而達到粘接目的的合成樹脂膠粘劑。它的粘附性較好,其固化物具有較好的機械強度、耐熱性和耐化學性;但耐衝擊和彎曲性差。它是產量最大、套用最廣的一類合成膠粘劑,主要包括酚醛樹脂、三聚氰胺-甲醛樹脂、脲醛樹脂、間苯二酚- 甲醛樹脂、環氧樹脂等類膠粘劑(表1)。
