功能

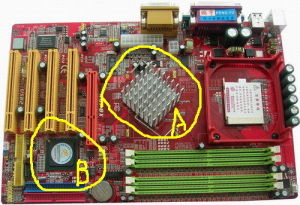

一般來說, 晶片組的名稱就是以北橋晶片的名稱來命名的,例如 英特爾GM45晶片組的北橋晶片是G45、最新的則是支持 酷睿i7處理器的X99系列的北橋晶片。主流的有P45、 P43、X48、790GX、790FX、780G、880G、890GX、890FX等。NVIDIA還有780i、790i等。北橋是個人電腦主機板晶片組兩枚大規模晶片中的一枚。北橋被用來處理高速信號,通常處理CPU( 處理器),RAM(記憶體),AGP連線埠或PCI Express,和南橋晶片之間的 通信。南橋晶片負責I/O匯流排之間的通信,如PCI匯流排、USB、LAN、ATA、SATA、音頻控制器、鍵盤控制器、實時時鐘控制器、高級電源管理等,這些技術一般相對來說比較穩定,所以不同晶片組中可能南橋晶片是一樣的,不同的只是北橋晶片。所以現在主機板晶片組中北橋晶片的數量要遠遠多於南橋晶片。例如早期英特爾不同架構的晶片組Socket 7的430TX和Slot1的440LX其南橋晶片都採用82317AB,而近兩年的晶片組845E/845G/845GE/845PE等配置都採用ICH4南橋晶片,但也能搭配ICH2南橋晶片。更有甚者,有些主機板廠家生產的少數產品採用的南北橋是不同晶片組公司的產品,例如以前升技的KG7-RAID主機板,北橋採用了AMD 760,南橋則是VIA 686B。
發展方向

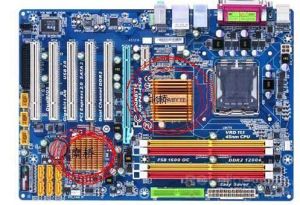

北橋晶片(North Bridge)是 主機板晶片組中起主導作用的最重要的組成部分,也稱為 主橋(Host Bridge)。一般來說,晶片組的名稱就是以北橋晶片的名稱來命名的,例如 英特爾845E晶片組的北橋晶片是82845E,875P晶片組的北橋晶片是82875P等等。北橋晶片負責與CPU的聯繫並控制記憶體、AGP、PCI數據在北橋內部傳輸,提供對CPU的類型和主頻、系統的前端匯流排頻率、記憶體的類型(SDRAM、DDR、SDRAM、RDRAM以及DDRII等)和最大容量、ISA(這個早已淘汰了)/PCI/AGP/PCIE插槽、ECC糾錯等支持,整合型晶片組的北橋晶片還集成了顯示核心。北橋晶片就是主機板上離CPU最近的晶片,這主要是考慮到北橋晶片與處理器之間的通信最密切,為了提高通信性能而縮短傳輸距離。因為北橋晶片的數據處理量非常大,發熱量也越來越大,所以現在的北橋晶片都覆蓋著散熱片用來加強北橋晶片的散熱,有些主機板的北橋晶片還會配合風扇進行散熱。因為北橋晶片的主要功能是控制記憶體,而記憶體標準與處理器一樣變化比較頻繁,所以不同晶片組中北橋晶片是肯定不同的,當然這並不是說所採用的記憶體技術就完全不一樣,而是不同的晶片組北橋晶片間肯定在一些地方有差別。由於已經發布的AMD K8核心的CPU將記憶體控制器集成在了CPU內部,於是支持K8晶片組的北橋晶片變得簡化多了,甚至還能採用單晶片晶片組結構。這也許將是一種大趨勢,北橋晶片的功能會逐漸單一化,為了簡化主機板結構、提高主機板的集成度,也許以後主流的晶片組很有可能變成南北橋合一的單晶片形式(事實上SIS老早就發布了不少單晶片晶片組)。由於每一款晶片組產品就對應一款相應的北橋晶片,所以北橋晶片的數量非常多。

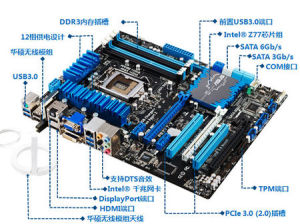

南橋晶片的發展方向主要是集成更多的功能,例如網卡、RAID、IEEE1394、甚至WI-FI無線網路等等。南橋晶片(South Bridge)是主機板晶片組中除了北橋晶片以外最重要的組成部分,一般位於主機板上離CPU插槽較遠的下方,PCI插槽的附近,這種布局是考慮到它所連線的I/O匯流排較多,離處理器遠一點有利於布線,而且更加容易實現信號線等長的布線原則。相對於北橋晶片來說,南橋晶片數據處理量並不算大,所以南橋晶片一般都不必採取主動散熱,有時甚至連散熱片都不需要。
作用

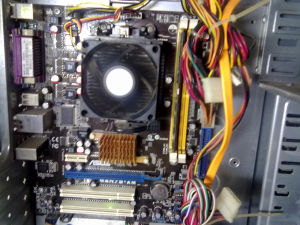

北橋晶片負責與CPU的聯繫並控制記憶體(僅限於Intel除Core系列以外的cpu,AMD系列cpu在K8系列以後就在 cpu中集成了記憶體控制器,因此AMD平台的北橋晶片不控制記憶體)、AGP數據在北橋內部傳輸,提供對CPU的類型和主頻、系統的前端匯流排頻率、記憶體的類型(SDRAM,DDR SDRAM以及RDRAM等等)和最大容量、AGP插槽、ECC糾錯等支持,整合型晶片組的北橋晶片還集成了圖形處理器。北橋主要控制 CPU記憶體顯示卡等高速設備。南橋晶片負責I/O匯流排之間的通信,如PCI匯流排、USB、LAN、ATA、SATA、音頻控制器、鍵盤控制器、實時時鐘控制器、高級電源管理等,這些技術一般相對來說比較穩定,所以不同晶片組中可能南橋晶片是一樣的,不同的只是北橋晶片。所以主機板晶片組中北橋晶片的數量要遠遠多於南橋晶片。例如早期英特爾不同架構的晶片組Socket 7的430TX和Slot 1的440LX其南橋晶片都採用82317AB,而近兩年的晶片組Intel945系列晶片組都採用ICH7或者ICH7R南橋晶片,但也能搭配ICH6南橋晶片。更有甚者,有些主機板廠家生產的少數產品採用的南北橋是不同晶片組公司的產品。例如以前升技的KG7-RAID主機板,北橋採用了AMD 760,南橋則是VIA 686B。
南橋控制輸入輸出I/O(如USB,1394,PS/2,COM等低速設備)。
