分級機

簡介

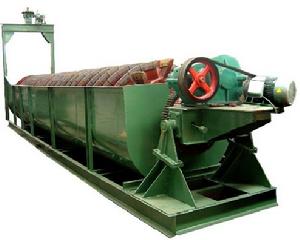

分級機主要有高堰式單螺鏇和雙螺鏇、沉沒式單螺鏇和雙螺鏇四種分級機。

分級機的用途和使用範圍

分級機廣泛適用於選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金

分級機

屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特 點。分級機是是藉助於固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉於槽底。由螺鏇推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級於過濾，然後把粗料利用螺鏇片鏇片鏇入磨機進料口，把過濾出的細料從溢流管子排出。該機底座採用槽鋼，機體採用鋼板焊接而成。螺鏇軸的入水頭、軸頭、採用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。 當固體顆粒大小不同、形狀不同、比重不同時它們在液體中的沉降規律是不同的。根據這個原理，螺鏇分級機在選礦作業中與球磨機配成閉路循環流程，將合乎粒度大小要求的礦物作為成品從溢流端排放到下段工序，將粗砂送回球磨機中再磨。在重力選礦作業中，螺鏇分級機用於分級礦砂和細泥。在洗礦作業中，螺鏇分級機用於礦石的脫泥。此外螺鏇分級機還可以用於砂石的脫水及送料。

分級機的性能特點

分級機廣泛適用於選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點。

分級機工作流程

螺鏇分級機藉助固體顆粒的比重不同，因而在液體中沉澱的速度不同的原理，進行機械分級的一種設備。能把磨機內磨出的料粉級於過濾，然後把粗料利用螺鏇片鏇片鏇入磨機進料口，把過濾出的細料從溢流管子排出。

工作原理

分級機

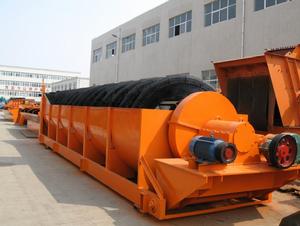

螺鏇分級機是藉助於固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉於槽底。由螺鏇推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級於過濾，然後把粗料利用螺鏇片鏇片鏇入磨機進料口，把過濾出的細料從溢流管子排出。該機底座採用槽鋼，機體採用鋼板焊接而成。螺鏇軸的入水頭、軸頭、採用生鐵套，耐磨耐用，提升裝置分電動和手動兩種.
螺鏇分級機結構：
分級機主要由傳動裝置、螺鏇體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。

還有一種分級是滾筒式分級機也是比較常用的一種
１、外形尺寸：可按客戶要求定製。
２、分為四級：分別是：24-27mm，27-30mm，30-33mm，›33mm，實際　開孔尺寸：四號出料口27mm，三號出料口30 mm，二號出料口33 mm。
３、本機採用無極調速。
４、本機帶進出料斗，支腳帶萬向輪及固定支腳。

分級機

5、物料接觸部為不鏽鋼３０４材料。
6、滾筒直徑800mm。
7、滾筒內壁及出料口拋光，儘量消除水果機械傷。
8、出料口與地面的高度為450mm。
9、滾筒的傾斜角度可以調節。

螺鏇分級機結構：
分級機主要由傳動裝置、螺鏇體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。

操作

開機前：

1檢查設備各部連線是否緊固、密封是否良好等;檢查控制櫃各儀表是否完好。
2應定期檢查三角皮帶的漲緊度，以防止皮帶輪打滑。
3檢查加料料倉內有無雜物，檢查濾網是否完好。
4檢查各卸料閥門是否靈活，檢查螺鏇輸送機內是否有異物。

開機：

1啟動引風機，使其運行一段時間達到規定轉速，觀察運行是否平穩正常。
2打開脈衝控制儀，打開氣源，調整清灰壓力到5.5---6.5kg/cm2，確保整個工作過程中清灰壓力不得低於5.5kg/cm2，調整脈衝寬度及間隔，使系統負壓值處於正常狀態。
3根據粒度要求設定各分級機頻率及轉向，啟動分級機使其達到規定轉速。啟動時先開2#分級機，再開1#分級機。
4打開主進風風門及二次風門使其達到規定值。
5啟動加料機，調整加料速度。
6調整二次風機大小及反射錐間隙，使各級粒度段細粒提取乾淨。
7檢查引風機所有接口有無漏氣現象，同時檢查引風機有無異常響聲、振動過大、軸承溫度過高、電機溫度過高等現象，並注意觀察電流的變化。

關機：

1關加料機。
2關脈衝清灰儀。
3關主進風及二次風。
4關分級機。
5關引風機並待其停穩。

特點

1.該螺鏇分級機技術先進，工藝簡單，特別適合於乾法大、中型制砂生產線使用。
2.0.00--0.75mm石粉含量在2%-15%之間可調。
3.該分級機石粉質量易於控制，細度調整方便、靈活、可靠。
4.該分級機瓦片內襯，維修率非常低。

技術參數

型號	螺鏇直徑(mm)	螺鏇轉速(r/min)	水槽長度(mm ≤)	電動機功率kw ≤		外形尺寸mm≤			機重t
				傳動用	升降用	長	寬	高	≤
FG-3	300	12-30	3000	1.1	----	3850	490	1140	0.7
FG-5	500	8-12.5	4500	1.1	----	5430	680	1480	1.6
FG-7	750	6-10	5500	3	----	6270	980	1820	2.7
FG-10	1000	5-8	6500	5.5	----	7590	1240	2380	4.0
FC-10			8400	7.5		9600	1240	2680	6.0
FG-12	1200	4-6	6500	7.5	2.2	8180	1570	3110	8.5
FC-12			8400	7.5	2.2	10370	1540	3920	11
2FG-12			6500	15	4.4	8230	2790	3110	15.8
2Fc-12			8400	15	4.4	10370	2790	3920	17.6
FG-15	1500	4-6	8300	7.5	2.2	10410	1880	4080	12.5
FC-15			10500	7.5	2.2	12670	1820	4890	16.8
2FG-15			8300	15	4.4	10410	3390	4080	22.1
2FC-15			10500	15	4.4	12670	3370	4890	30.7
FG-20	2000	3.6-5.5	8400	11-15	3	10790	2530	4490	20.5
FC-20			12900	11-15	3	15610	2530	5340	28.5
2FG-20			8400	22-30	6	11000	4600	4490	35.5
2FC-20			12900	22-30	6	15760	4600	5640	48.7
FG-24	2400	3.67	9130	15	3	11650	2910	4970	25.7
FC-24			14130	18.5	4	16580	2930	7190	41.0
2FG-24			9130	30	6	12710	5430	5690	45.8
2FC-24			14130	37	8	17710	5430	8000	67.9
2FG-30	3000	3.2	12500	40	8	16020	6640	6350	73
2FC-30			14300			17091		8680	84.8

分級機的日常維護和保養

　開機前先檢查各部位螺栓鬆緊情況，然後提起螺鏇軸，空負荷運轉，再鏇轉提升手柄,慢慢下降,使槽內沉降物活

分級機

動後再正常工作,兩軸頭軸承應經常加注潤滑油。

1、減速機內的機油在負荷運轉一周內全部更換新機油。以後每隔六個月更換一次。每班檢查油麵高度並及時添加。
2、其餘潤滑點用鈣基或鈉基潤滑脂潤滑。每班擰注油杯一次。
3、大軸部件軸承的潤滑脂每年清洗更換一次。
4、螺鏇襯片磨損後應及時更換。

分級機使用注意事項

高堰式螺鏇分級機工作關鍵是磨礦細度。它的標準時破碎粒度大小和格篩篩孔的調整。因此判斷高堰式螺鏇分級機的好壞就是要看這兩點。一般高堰式螺鏇分級機生產時要求分級機主軸放到位。由於分級機中的礦砂沒有清理乾淨，在長時間沉集下，礦泥沉的較實，在下放分級機主軸時，由於不細心，沒有把主軸完全放下，造成返砂量較正常情況少。另外主軸沒有放下也可能是由於主軸長時間沒有進行清理上油，所以在操作過程中要加以注意球磨工必須要對破碎系統進行監督，若在生產中球磨機給礦粒度大小發生變化，必須要馬上反映到破碎車間。最終要求破碎粒度越細越好。高堰式螺鏇分級機葉片磨損：葉片磨損後，相對於返砂量減小，造成磨礦細度變粗，另外，若葉片磨損厲害，將影響分級機壽命，所以在工作中及時檢查葉片磨損情況，及時更換磨損葉片。球磨機轉速、分級機轉速、分級機葉輪間距：在球磨機購買時已定，注意在購買時查看諮詢。高堰式螺鏇分級機溢流堰高低，影響著礦砂的沉澱區大小，在生產中我們可以根據磨礦細度的要求，適當對分級機溢流堰高低進行調整，若要求磨礦細度變細，可在分級機兩邊沿焊接一定高度的角鐵，用插木扳的方法來調整分級機溢流堰高低，有時經礦泥長期堆積，可自然提高溢流堰的高度。高堰螺鏇分級機下開口高低、分級機下開口大小、分級機上開口高低、分級機上開口大小是在設備安裝期間進行現場製作，在許多選廠，因為在設備安裝中分級機開口大小高低沒有進行調整好，而工人在操作過程中又不太留意，無形也是影響了磨礦作業。分級機下開口低，相對是礦砂沉澱區大了，所以返砂量將大，磨礦細度相對細，分級機下開口大，相對是礦砂沉澱區大了，水流較為平緩，所以返砂量將大，磨礦細度相對細，分級機上開口低，返砂量相對大，磨礦細度相對變細，分級機上開口大，相對返砂量相對大，磨礦細度相對變細。否則相反。
