簡介

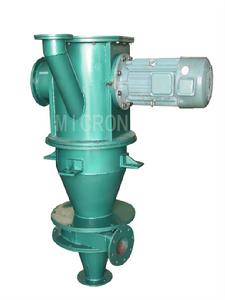

分級機與鏇風分離器、除塵器、引風機組成一套分級系統。物料在風機抽力作用下由分級機下端入料口隨上升氣流高速運動至分級區,在高速鏇轉的分級渦輪產生的強大離心力作用下,使粗細物料分離,符合粒徑要求的細顆粒通過分級輪葉片間隙進入鏇風分離器或除塵器收集,粗顆粒夾帶部分細顆粒撞壁後速度消失,沿筒壁下降至二次風口處,經二次風的強烈淘洗作用,使粗細顆粒分離,細顆粒上升至分級區二次分級,粗顆粒下降至卸料口處排出。
性能特點
●適用於乾法微米級產品的精細分級,可分級球狀、片狀、針狀的顆粒,也可對不同密度的顆粒進行分級。
●分級產品的粒度可達D97:8~150微米,產品粒度無級可調,品種更換極其方便。
●分級效率(提取率)60%~90%,流動性好的物料分級效率就高,反之效率降低。
●採用立式分級渦輪裝置,轉速低,耐磨損,系統功率配置低。
●可多級分級機串聯使用,同時生產多個粒度段的產品。
●可與球磨機、振動磨、雷蒙磨等粉磨設備串聯使用,組成閉路循環。
●控制系統採用程式控制,運行狀態實時顯示,操作簡便。
●系統負壓運行,粉塵排放量不超過40mg/m3 ,設備噪音通過採用消音措施,不高於75dB(A)。
氣流分級機的原理
在風機的作用下,物料通過入料口進入氣流分級機內。通過離心作用,讓物料進行分離。分離好後,符合要求的顆粒進入鏇風分離器或除塵器中,然後收集起來,而不符合要求的顆粒,則再進行分離,直至符合要求。
氣流分級機的特點
(1)經過分離後的、符合要求的物料,是鏇轉流出的,這樣有利於氣流分級機進行分離。
(2)分級點可以連續進行調整,分級粒度可達3到150微米。
(3)氣流流速穩定,而且能夠進行控制。
氣流分級機的操作
(1)設備開機前,對連線部位、密封以及線路等進行檢查,一切檢查沒有問題後才能開機運行。
(2)應按照開機順序進行開機操作。在關機前的3分鐘,停止加料,然後再關機,其順序是與開機順序相反。
(3)應根據主機負載的大小,來確定進料量,以確保主機處於額定負荷下。
(4)分離顆粒細度,是可以進行調整的,以便適應分級要求。
(5)如果是對熱敏性物料進行分離,那么主電機的功率,要略低於額定功率。
(6)輸送管路中風量的大小,可以通過調整風機的風門來實現。
(7)皮帶的漲緊度,要進行檢查,以防出現皮帶打滑現象。
4.氣流分級機的維護保養
(1)對氣流分級機進行清洗時,電機和軸承密封上不能沾水。
(2)對零件進行更換,或者對設備進行維修保養時,要在斷電狀態下進行,並掛上警示標識。
(3)應對軸承進行潤滑。
(4)一般分級機工作滿1500小時後,就要加注潤滑油。
以上即為氣流分級機包括氣流分級機原理在內的一些基本知識。
技術參數
FL200 | FL300 | FL450 | FL550 | ITC-4 | ITC-5 | ITC-6 | |
處理量kg/h | 20~200 | 200~1000 | 1000~3000 | 3000~5000 | 8000~15000 | 15000~20000 | 20000~30000 |
產品粒徑d97:um | 5~150 | 6~150 | 8~150 | 10~150 | 10~150 | 15~150 | 20~150 |
分級效率% | 60~90 | 60~90 | 60~90 | 60~90 | 60~90 | 60~90 | 60~90 |
裝機功率kw | 8.5~25 | 11.5~42.5 | 63.5~105 | 77~120 | 120~160 | 90~200 | 170~310 |
註:處理量與原料的粒度、比重、水分、流動性等指標密切相關,以上僅供選型參考。
性能特點2
●適用於乾法微米級產品的精細分級,可分級球狀、片狀、針狀的顆粒,也可對不同密度的顆粒進行分級。●分級產品的粒度可達D97:2~45微米,產品粒度無級可調,品種更換極其方便。
●分級效率(提取率)60%~80%,流動性好的物料分級效率就高,反之效率降低。
●採用臥式分級渦輪裝置,轉速高,頂點切割準確。
●可與球磨機、振動磨、雷蒙磨等粉磨設備串聯使用,組成閉路循環。
●控制系統採用PLC自動控制,運行狀態實時顯示,操作簡便。
●系統負壓運行,粉塵排放量不超過40mg/m3,設備噪音通過採用隔音措施,不高於75dB(A)。
FW/(HTS)系列技術參數
多轉子分級機
FW400/3 | FW400/4 | FW400/6 | FW630/3 | FW630/4 | FW630/6 | FW800/3 | FW800/4 | FW800/6 | |
處理量 T/h | 0.2~1.5 | 0.3~2 | 0.5~3 | 1~5 | 2~8 | 3~10 | 2~8 | 3~10 | 5~15 |
產品粒徑 d97:um | 2~45 | 2~45 | 2~45 | 3~45 | 3~45 | 3~45 | 4~45 | 4~45 | 4~45 |
分級效率 % | 60~80 | 60~80 | 60~80 | 60~80 | 60~80 | 60~80 | 60~80 | 60~80 | 60~80 |
裝機功率 kw | 90-110 | 120-140 | 170-200 | 135-155 | 170-190 | 250-290 | 180-200 | 220-290 | 290-390 |
註:處理量與原料的粒度、比重、水分、流動性等指標密切相關,以上僅供選型參考。
單轉子分級機
FW200 | FW280 | FW400 | FW520 | FW630 | FW800 | |
處理量kg/h | 10~100 | 20~200 | 50~500 | 100~1500 | 200~2000 | 400~4000 |
產品粒徑d97:um | 2~45 | 2~45 | 2~45 | 3~45 | 3~45 | 4~45 |
分級效率% | 60~80 | 60~80 | 60~80 | 60~80 | 60~80 | 60~80 |
裝機功率kw | 7~11 | 15~19 | 21~28 | 23~30 | 52~60 | 67~77 |
註:處理量與原料的粒度、比重、水分、流動性等指標密切相關,以上僅供選型參考。
套用領域
廣泛套用於化工、礦物(尤其適合碳酸鈣、高嶺土、石英、滑石、雲母等非礦產品分級)、冶金、磨料、陶瓷、耐火材料、醫藥、農藥、食品、保健品、新材料等行業。
