簡介

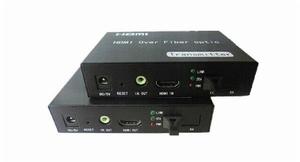

HDMI光纖收發器將音視頻信號通過HDMI發射機，經光纜遠距離傳輸到HDMI接收機的一對設備。
操作說明

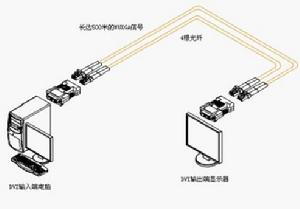

HDMI光纖發射器和接收器套用示意圖HDMI光纖收發器，DVI/HDMI光纖傳輸器由光纖發射器和接收器兩部分組成。可以將顯示器里的EDID存儲內容讀出並寫到發射模組中，使其能夠適應不同解析度的顯示器系統，同三維HDMI/DVI光纖延長器採用2芯LC單模光纖傳輸R、G、B信號及數據時鐘Clock信號，在解析度高達1920×1200/60Hz的情況下,可以延伸傳輸距離到15千米。
HDMI光纖收發器操作說明
1. 開啟顯示器電源。
2. 把DVI光纖發射器 T803-15KM-T(TX)連線到顯示器上。
3. 把外部+5V電源適配器的電源加到DVI光纖發射器T803-15KM-T(TX)上。
4. 用一個針狀物插入EDID讀寫孔中，按一下按鈕，等待2秒，可以看到藍色LED燈亮5~8秒，說明EDID讀寫成功，否則，EDID讀寫失敗。
5. 拔掉外部+5V電源適配器。
6. 把DVI光纖發射器T803-15KM-T(TX)拔下，連線到信號源，如PC機等。
7. 把DVI光纖接收器T803-15KM-T(RX)連線到顯示器，並接上外部+5V電源適配器。
8. 按LC連線埠一對一地連線好光纖並重新啟動系統，則可正常工作。
特點
在 多芯光纖上傳輸1路計算機HDMI視頻信號
10位數字視頻編碼和無壓縮傳輸技術
套用於工業監控以及大型會場等計算機視頻遠距離傳輸需要
嚴格的物料選擇和質量控制確保產品高品質和高可靠
可選的DVI轉接線，支持選配高保真立體聲音頻和RS232/485數據通道
電源和其它參數指示LED可監視系統狀態
緊湊的尺寸
優異的性價比
SMT表面貼裝技術
同時可以支持 1U 機箱和獨立式結構
低功耗和即插即用的免調試安裝
參數
| 類別 | 項目 | 參數 |
| 規格 | 輸出電平 | 1Vp-p |
| 頻寬(-3 dB) | 300MHz | |
| 數碼位寬 | 10bit | |
| 解析度 | VGA 640x480 60、70、75、85Hz | |
| SVGA 800x600 60、70、75、85Hz | ||
| XGA 1024x768 60、70、75、85Hz | ||
| SXGA 1280x1024 60、70、75、85Hz | ||
| UXGA 1600x1200 60Hz | ||
| 1920x1080 50/60Hz | ||
| 接口 | HD-15（VGA、DVI可選） | |
| 光學 | 波長 | 1310/1550nm |
| 光纖類型 | 單模 | |
| 最大鏈路損耗 | 12dB（更大可選） | |
| 輸出光功率 | –5 ~ –10dBm | |
| 接收靈敏度 | -18dBm | |
| 連線器 | FC/PC (SC 或ST 可選) | |
| 電源與環境 | 電源適配器 | 220VAC to 12VDC/1A |
| 獨立式功率 | 5w | |
| 插卡式功率 | 5w | |
| 工作溫度範圍 | -40°Cto +70°C | |
| 相對濕度 | < 95% (無冷凝) | |
| 獨立式尺寸(mm) | 184L x 140W x 45H | |
具體運用
HDMI光端機成功套用於深圳捷運車廂中，主要用來信息發布，乘車人員一樣可以在捷運中觀看大運會的比賽。
