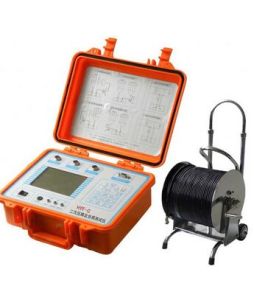

二次壓降全自動測試儀,用於電壓互感器二次迴路壓降引起的誤差的測試。

二次壓降測量儀

二次壓降測量儀二次壓降測量儀

概 述

電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題,電能計量綜合誤差是由電壓互感器的合成誤差、電流互感器的合成誤差、電度表的誤差、電壓互感器二次導線壓降所引起的計量誤差所組成。在這四項誤差中,電壓互感器二次導線壓降引起的計量誤差往往是最大的。電能計量裝置檢定規程《SD109-83》和有關技術法規,對電壓互感器二次迴路壓降引起的誤差均有規定,必須準確、快速、方便、可靠地測量出來。
電壓互感器二次迴路壓降包括電纜、端子接觸電阻、熔線、中間繼電器接點、空氣小開關等電壓降之總和。所謂電壓互感器二次電壓降引起的誤差,就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對於二次實際電壓的百分數,以及兩個電壓之間的相位差的總稱。
電壓互感器二次迴路壓降測量方法通常有間接測量法和直接測量法兩種(無線測量屬於間接測量法),由於間接測量法準確度不太高,不能滿足測量要求,一般不採用此種方法,而直接測量法(校驗儀測量法)採用測差原理,準確度高,測量可靠,因此在實際測量中大量採用。
直接測量法在實際使用過程中,仍存在一些不方便之處,如每次只能測試一相數據,接線錯誤改正不方便,測量結果準確度有待提高,測試結果計算複雜不方便等。

主要特點

本儀器具有以下一些獨有的功能。
1.三相三線,三相四線、單相及零位方式全自動測量。
2.接線錯誤自動提示,多重保護,使用安全。
3.測量數據自動根據誤差大小進行量程切換。
4.採用電子式原理線路結合DSP技術使測試穩定性好,抗干擾能力強。
5.測量完畢,自動計算合成誤差及壓降誤差。
6.採用大螢幕漢字液晶顯示,所有操作均由漢字選單提示;只需操作四個按鍵便可完成所有功能。
7.數據自動修正功能;完全消除導線、隔離互感器及現場干擾帶來的誤差。

主產品別名

二次壓降測試儀、二次壓降測量儀、PT二次壓降測試儀、PT二次壓降測量儀、全自動二次壓降測試儀、全自動二次壓降測量儀要技術指標

1. 環境條件
溫度:-5C~40C
相對濕度:<95%(25C)
海拔高度:<2500m
電源頻率:50±1HZ
電源電壓:220±15%(戶內)、100V±10%(戶外)
外界干擾:無特強震動、無特強電磁場
2. 儀器的測量範圍及解析度
測量範圍:比差:0.001%~19.99% 角差:0.01’~599’
分 辨 率:比差:0.001% 角差:0.01’
3. 基本誤差
ΔX=±(2%×X+2%×Y±2個字±0.01%)
ΔY=±(2%×X+2%×Y±2個字±0.5’)
X、Y儀器的測量值
ΔX、ΔY儀器的允許誤差值
2個字——儀器的量化誤差
電壓表頭準確度:1%
4. 基本誤差
電壓:80~120V
5. 極性指示動作值
誤差:比差大於20%或角差大於600’
6. 測量時,自動換相時,由於內附標準隔離電壓互感器而引起的瞬時浪涌電流小於0.1A,標準電壓互感器在100V時空載激磁電流小於0.01A。
7.絕緣試驗
電源插座對地1500V搖表大於20MΩ
8.儀器消耗功率:7VA
9.外形尺寸(mm):420×320×200
10.重量:4kg
