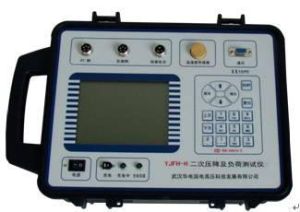

二次壓降及負荷測量儀

二次壓降及負荷測量儀

簡介

電能計量裝置存在的誤差為電能計量綜合誤差，是由電能表的誤差、電壓互感器的合成誤差、電流互感器的合成誤差和電壓互感器二次導線壓降引起的計量誤差所組成，可以用以下式子表示：
① 主功能選單
選單1：<直接測試>　
功能：不加熱直接進行介損測試。
用途：主要用於測試空杯介損及室溫時油樣介損。
選單2：<加熱測試>
功能：加熱，直到達到設定溫度後恆溫，
任何時候啟動測試時對介損進行測試。
用途：主要用於需要掌握中間某溫度段的介損值。
選單3：<自動測試>
功能：加熱，直到設定溫度後恆溫，
在油樣溫度達到設定溫度後自動啟動介損測試。
用途：主要用於自動測試設定溫度的介損值。
選單4：<參數設定>
功能：用於設定恆溫溫度及介損測試電壓。
選單5：<數據查詢>
功能：用於查詢以前實驗的存儲數據結果。
選單6：<時間設定>
功能：用於校準時鐘、日曆，此時鐘在停電後會繼續運行。
② 日曆
③ 狀態提示框
④ 設定電壓
⑤ 當前油杯溫度、設定加熱溫度

產品別名

二次壓降測試儀，二次壓降及負荷測試儀，武漢二次壓降測試儀，二次壓降負荷測試儀，二次壓降及負荷測量儀，二次壓降及負荷線上測試儀、互感器二次壓降及負荷線上測試儀

注意事項

a) 儀器接地端接地，電源入口引入AC220V電源；
b) 打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上；
ε=εw＋εTA＋εTV＋εr
式中
εw—電能表誤差%
εTA—電流互感器合成誤差%
εTV—電壓互感器合成誤差%
εr—電壓互感器二次導線壓降引起的計量誤差%
在電廠及變電站電能計量迴路中，室外的電壓互感器離裝設於控制室配電盤上的電能表有較遠的距離，一般在200～400 m左右，整個迴路有接線端子排、開關、熔斷器及導線，必然存在著接觸電阻、導線電阻及分布參數，從而就存在著一定的迴路阻抗，造成電壓互感器與電能表間的二次迴路上有電壓降。電壓互感器二次迴路壓降包括電纜、端子接觸電阻、熔線、中間繼電器接點、空氣小開關等電壓降之總和。電壓互感器二次電壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對於二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。
《電能計量裝置技術管理規程》DL／T448－2000的規定，電壓互感器二次迴路壓降，對於I類計量裝置，應不大於額定二次電壓的0．2％（註：三相三線電路壓降的允許值為0．2 V；三相四線電路壓降允許值為0.2/V）;其它計量裝置，應不大於額定二次電壓的0．5％（註：三相三線電路壓降的允許值為0．5 V；三相四線電路壓降允許值為0．5／V）。對運行中的電壓互感器二次迴路壓降需進行周期測試，以便算出由此引起的電能計量誤差，這對於進行技術改進，減小電能計量綜合誤差，降低計費損失有著重要意義
電壓互感器二次迴路壓降測量方法通常有間接測量法和直接測量法兩種（無線測量屬於間接測量法），由於間接測量法準確度不太高，不能滿足測量要求，一般不採用此種方法，而直接測量法（校驗儀測量法）採用測差原理，準確度高，測量可靠，因此在實際測量中大量採用。
國家電網公司生產運營部最新的《電能計量裝置現場檢驗作業指導書》明確規定要對電流互感器和電壓互感器的實際二次負荷進行測量。
電壓互感器二次實際負荷：
電壓互感器在實際運行中，二次所接的測量儀器以及二次電纜間及其與地線間電容組成時總導納。
電流互感器二次實際負荷：
電流互感器在實際運行中，二次所接測量儀器的阻抗、二次電纜和接點電阻的總有效阻抗。
